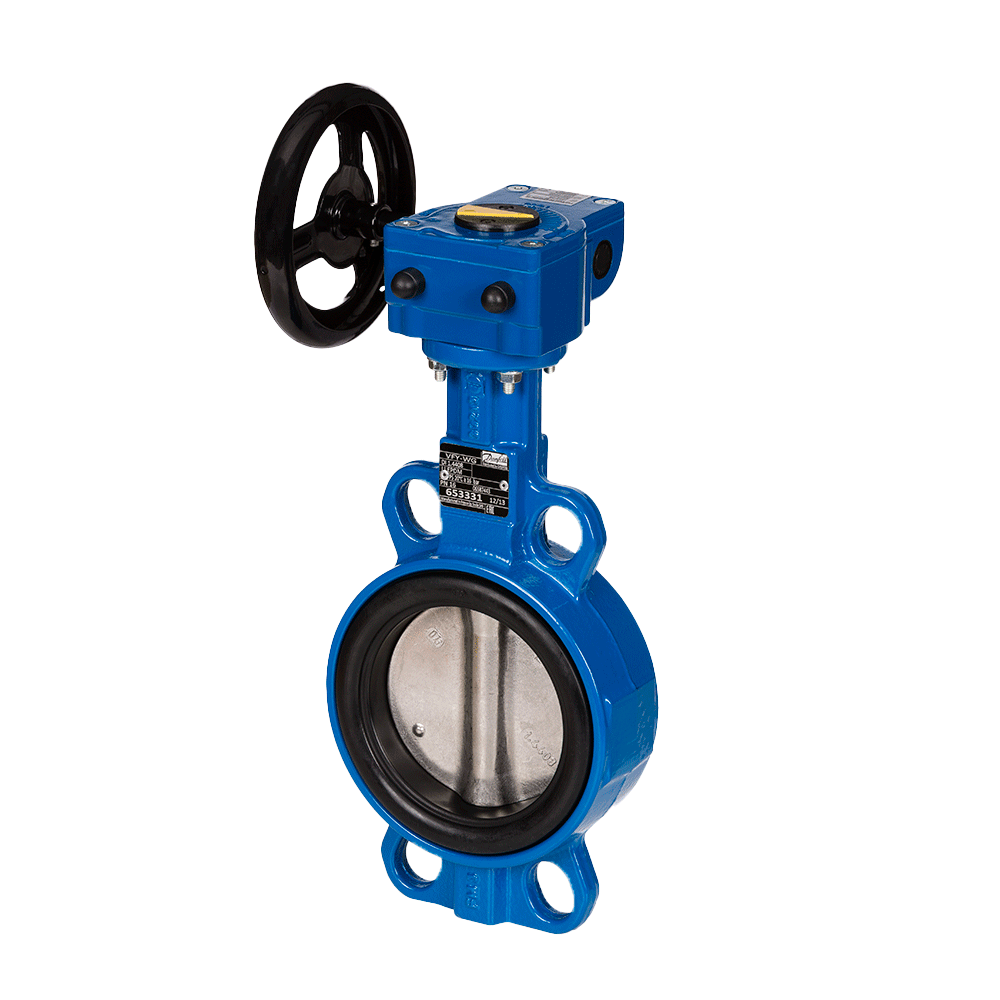

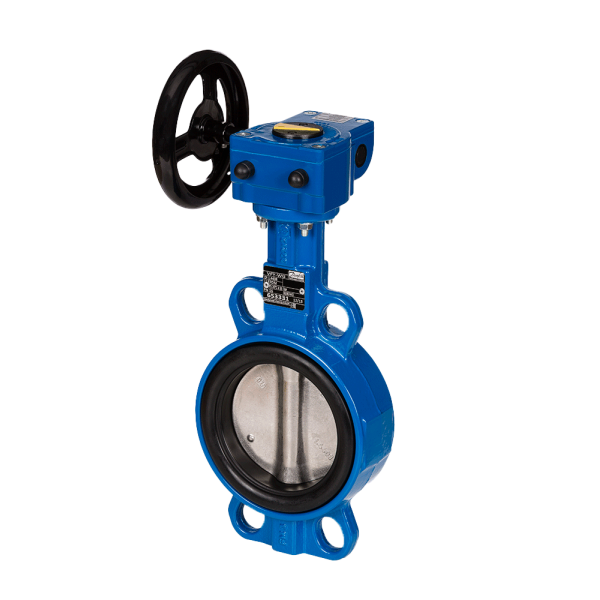

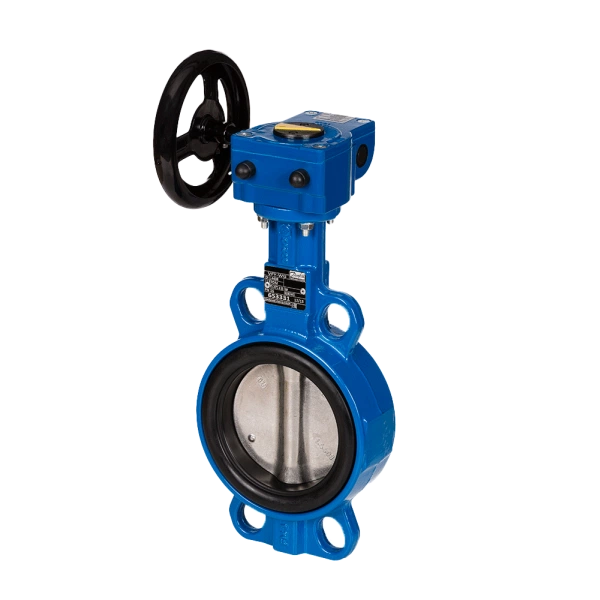

DANFOSS (RIDAN) VFY-WG затвор дисковый PN16 DN450 DI/EP/EPDM - 082X3061

Name: DANFOSS (RIDAN) VFY-WG затвор дисковый PN16 DN450 DI/EP/EPDM - 082X3061
Brand: DANFOSS
SKU: 082X3061

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	450
D1, мм	430
Масса, кг, не более	91,5
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +120
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Седловое уплотнение	EPDM
A, мм	315
D, мм	114
D2, мм	166
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Исполнение	с редуктором
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Высокопрочный чугун GGG40
Стопорное кольцо	Оцинкованная сталь
B, мм	652
C, мм	312
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	400
Комплектность	В комплект поставки входит:- затвор дисковый типа VFY в комплекте с приводом;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-WG (далее- затворы VFY или затворы) – используется с ручным редукторным приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М27х260.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт, Болт М27-75 Ст35 - 8 шт, Шайба 27 - 8 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Чугун GGG40 c эпоксидным покрытием
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4

Технические характеристики 082X3061

Основные характеристики

A, мм: 315
B, мм: 652
C, мм: 312
D, мм: 114
D1, мм: 430
D2, мм: 166
ØE, мм: 400
Антифрикционный подшипник: Оцинкованная сталь
Верхний вал: Сталь X5CrNiCuNb16-4
Верхняя втулка: Корр. ст. сталь X5CrNi18-10
Винт: Корр.ст.сталь
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Диск: Чугун GGG40 c эпоксидным покрытием
Дополнительные требования: Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение: с редуктором
Кольцевое уплотнение: NBR
Корпус: Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами зака: Шпилька А М27х260.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт, Болт М27-75 Ст35 - 8 шт, Шайба 27 - 8 шт
Максимальное рабочее давление среды при температуре +20С (Рр), ба: 16

Масса, кг, не более: 91,5
Нижний вал: Сталь X5CrNiCuNb16-4
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 450
Опорная шайба: Сталь X5CrNiCuNb16-4
Опорный шарик: Корр. ст. сталь
Прижимная пластина: Корр.ст.сталь X5CrNi18-10
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип11
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение: EPDM
Стопорное кольцо: Оцинкованная сталь
Температура окружающей среды, °С: от -15 до +40
Температура рабочей среды, °С: от -15 до +120
Температура транспортировки и хранения, С: От -40 до +50
Тип присоединения к трубопроводу: Центрирующие проушины
Уплотнение: FKM
Шайба: Сталь С235JR
Шильдик: Алюминий или металлизированная пленка
