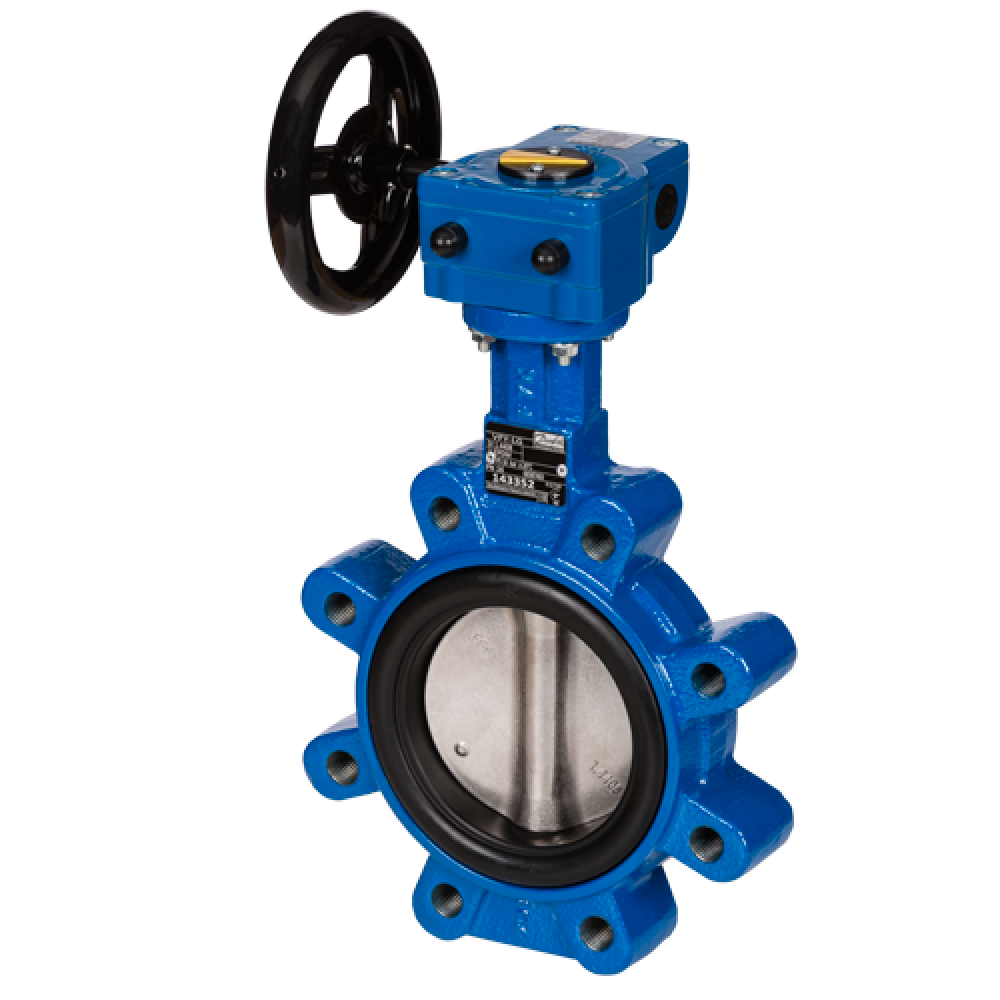

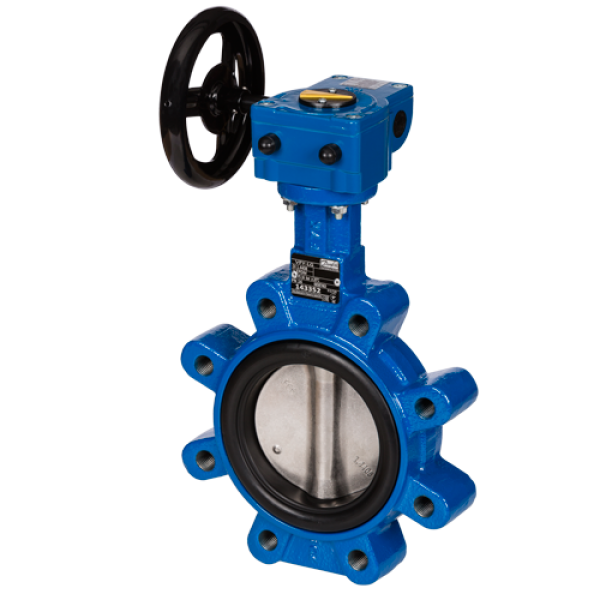

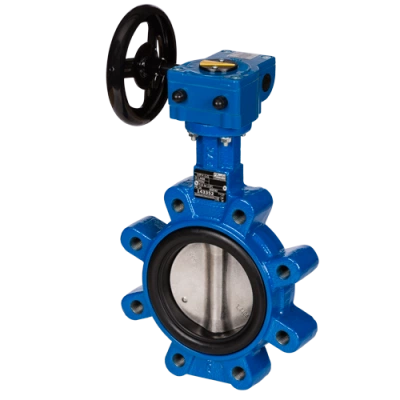

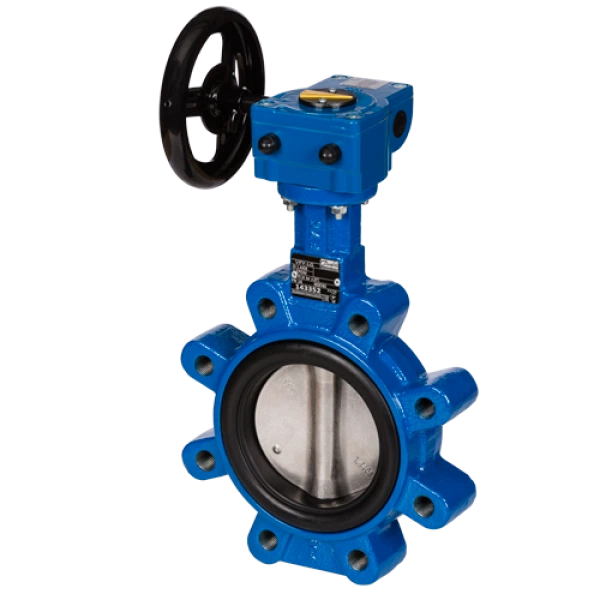

DANFOSS (RIDAN) VFY-LG PN16 DN600 DI/SS/EPDM(пр. класс 0821102192) - 082X3073 (ДАНФОСС)

На складе Артикул: 082X3073

Цена по запросу

Характеристики

A, мм415	B, мм843	C, мм411
D, мм154	D1, мм575	D2, мм221
ØE, мм500	Антифрикционный подшипникОцинкованная сталь	Верхний валСталь X5CrNiCuNb16-4

Все характеристики

Описание DANFOSS (RIDAN) VFY-LG PN16 DN600 DI/SS/EPDM(пр. класс 0821102192) - 082X3073 (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
D1, мм	575
Масса, кг, не более	245
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +130
Корпус	Высокопрочный чугун GGG40
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Стопорное кольцо	Оцинкованная сталь
Седловое уплотнение	EPDM
A, мм	415
D, мм	154
D2, мм	221
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар	8
Тип присоединения к трубопроводу	Резьбовые проушины
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с редуктором
B, мм	843
C, мм	411
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	500
Комплектность	В комплект поставки входит:- затвор дисковый типа VFY в комплекте с приводом;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-LG (далее- затворы VFY или затворы) – используется с ручным редукторным приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Болт А М33х110 Ст.35 - 40 шт, Шайба 33 - 40 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Сталь AISI 316
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4

Технические характеристики DANFOSS (RIDAN) VFY-LG PN16 DN600 DI/SS/EPDM(пр. класс 0821102192) - 082X3073 (ДАНФОСС)

Основные характеристики

A, мм	415
B, мм	843
C, мм	411
D, мм	154
D1, мм	575
D2, мм	221
ØE, мм	500
Антифрикционный подшипник	Оцинкованная сталь
Верхний вал	Сталь X5CrNiCuNb16-4
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Винт	Корр.ст.сталь
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Диск	Сталь AISI 316
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение	с редуктором
Кольцевое уплотнение	NBR
Корпус	Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами зака	Болт А М33х110 Ст.35 - 40 шт, Шайба 33 - 40 шт
Макс. допустимое давление, для затвора, установленного в конце тр	8
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	245
Нижний вал	Сталь X5CrNiCuNb16-4
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
Опорная шайба	Сталь X5CrNiCuNb16-4
Опорный шарик	Корр. ст. сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Оцинкованная сталь
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +130
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Резьбовые проушины
Уплотнение	FKM
Шайба	Сталь С235JR
Шильдик	Алюминий или металлизированная пленка
