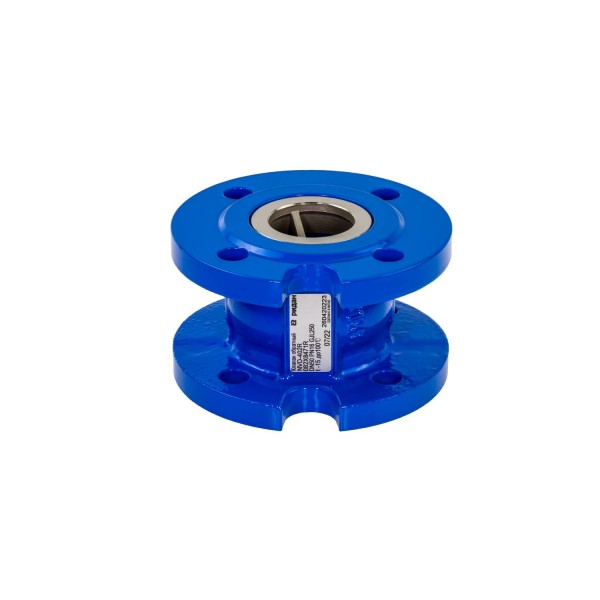

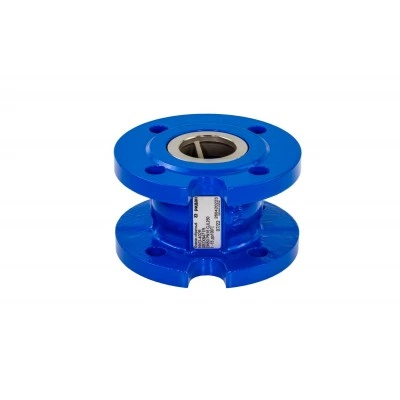

DANFOSS (RIDAN) NVD-402R PN16 DN200 Клапан обратный,чуг(пр. класс 0821002199) - 082X8477R (ДАНФОСС)

На складе Артикул: 082X8477R

64 416 ₽

Характеристики

A, мм300	C, мм340	D, мм338
P, мм194	ВтулкаЛатунь CW617N	Герметичность затвора (объем протечки/класс герметичности)ГОСТ9544, Класс А
Гидравлическая характеристика (KVs), м³/ч985	Давление открытия клапана при горизонтальном расположении клапана429	Давление открытия клапана при движении потока вверх (без пружины)208

Все характеристики

Описание DANFOSS (RIDAN) NVD-402R PN16 DN200 Клапан обратный,чуг(пр. класс 0821002199) - 082X8477R (ДАНФОСС)

Уплотнение	EPDM
Номинальный диаметр (DN), мм	200
Рабочая среда	Вода, гликолевые растворы до 50%
Тип присоединения к трубопроводу	Фланцевое
Номинальное давление (PN),бар	16
Температура окружающей среды, °С	от -20 до +70
Герметичность затвора (объем протечки/класс герметичности)	ГОСТ9544, Класс А
Комплектность	В комплект поставки входит:- клапан обратный;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Температура рабочей среды, °С	от -15 до +100
Пружина	Корр.ст.сталь AISI302
Корпус	Чугун GJL250
Втулка	Латунь CW617N
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов обратных типа NVD-402R техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов обратных типа NVD-402R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности.Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода.Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022
Шток	Корр.ст.сталь AISI302
Направляющая	Чугун GJL250
Затвор клапана	Чугун GJL250
D, мм	338
Масса, кг, не более	48,6
A, мм	300
C, мм	340
Давление открытия клапана при движении потока вверх, мм.в.ст.	639
Давление открытия клапана при движении потока вниз, мм.в.ст.	221
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.	429
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.	208
Гидравлическая характеристика (KVs), м³/ч	985
P, мм	194

Технические характеристики DANFOSS (RIDAN) NVD-402R PN16 DN200 Клапан обратный,чуг(пр. класс 0821002199) - 082X8477R (ДАНФОСС)

Основные характеристики

A, мм	300
C, мм	340
D, мм	338
P, мм	194
Втулка	Латунь CW617N
Герметичность затвора (объем протечки/класс герметичности)	ГОСТ9544, Класс А
Гидравлическая характеристика (KVs), м³/ч	985
Давление открытия клапана при горизонтальном расположении клапана	429
Давление открытия клапана при движении потока вверх (без пружины)	208
Давление открытия клапана при движении потока вверх, мм.в.ст.	639
Давление открытия клапана при движении потока вниз, мм.в.ст.	221
Затвор клапана	Чугун GJL250
Корпус	Чугун GJL250
Масса, кг, не более	48,6
Направляющая	Чугун GJL250
Номинальное давление (PN),бар	16
Номинальный диаметр (DN), мм	200
Пружина	Корр.ст.сталь AISI302
Рабочая среда	Вода, гликолевые растворы до 50%
Температура окружающей среды, °С	от -20 до +70
Температура рабочей среды, °С	от -15 до +100
Тип присоединения к трубопроводу	Фланцевое
Уплотнение	EPDM
Шток	Корр.ст.сталь AISI302
