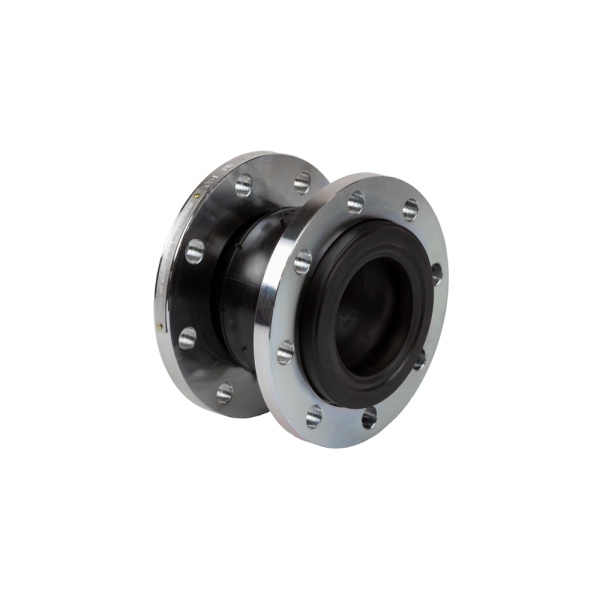

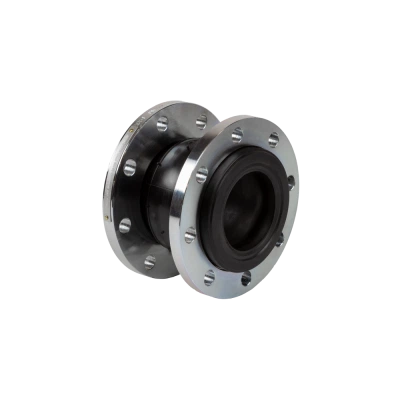

DANFOSS (RIDAN) ZKV EPDM PN16 DN125 - 082X9036R

Name: DANFOSS (RIDAN) ZKV EPDM PN16 DN125 - 082X9036R
Brand: DANFOSS
SKU: 082X9036R
Price: 18768 RUB
Availability: InStock

18 768 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	125
Тип присоединения к трубопроводу	Фланцевое
Ответные фланцы (обеспечиваются силами заказчика)	По ГОСТ 33259-2015, исполнение В, тип 11
Требуемое количество комплектов контрольных стержней, шт	1
Исполнение	EPDM
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар	9,3
Масса, кг, не более	11
Номинальное давление (PN),бар	16
Температура окружающей среды, °С	от -20 до +70
L, мм	165
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Температура рабочей среды, °С	от -20 до +100
Рабочая среда	вода, горячая вода, питьевая вода, гликолевые растворы до 50%
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
Пространственное монтажное положение	Любое
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Нм; 3 этап- протянуть динамометрическим ключом с моментом 100 Нм.
Диапазон рабочих давлений, бар	до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- гибкая вставка в сборе;- упаковочная коробка;Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу):- 2 стержня;- 4 фасонные детали;- 4 гайки;- 4 прокладки (резина);- 4 шайбы.* для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку)
Назначение изделия	Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности.По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки.При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов.Рекомендуем запрашивать о применимости гибких вставок в каждом случае.
Код комплекта контрольных стержней (поставляются отдельно под заказ)	082X9006

Технические характеристики 082X9036R

Основные характеристики

L, мм: 165
Гибкий элемент: EPDM/ каучук, армированный нейлоновой нитью
Диапазон рабочих давлений, бар: до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Дополнительные требования: При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Значение давления рабочей среды, при котором обязательна установк: 9,3
Исполнение: EPDM
Код комплекта контрольных стержней (поставляются отдельно под зак: 082X9006
Масса, кг, не более: 11
Момент затяжки крепежа на фланцах вставки при установке, Н*м: 1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 100 Н*м.
Номинальное давление (PN),бар: 16

Номинальный диаметр (DN), мм: 125
Ответные фланцы (обеспечиваются силами заказчика): По ГОСТ 33259-2015, исполнение В, тип 11
Пространственное монтажное положение: Любое
Рабочая среда: вода, горячая вода, питьевая вода, гликолевые растворы до 50%
Температура окружающей среды, °С: от -20 до +70
Температура рабочей среды, °С: от -20 до +100
Тип присоединения к трубопроводу: Фланцевое
Требуемое количество комплектов контрольных стержней, шт: 1
Условия транспортировки и хранения: Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
