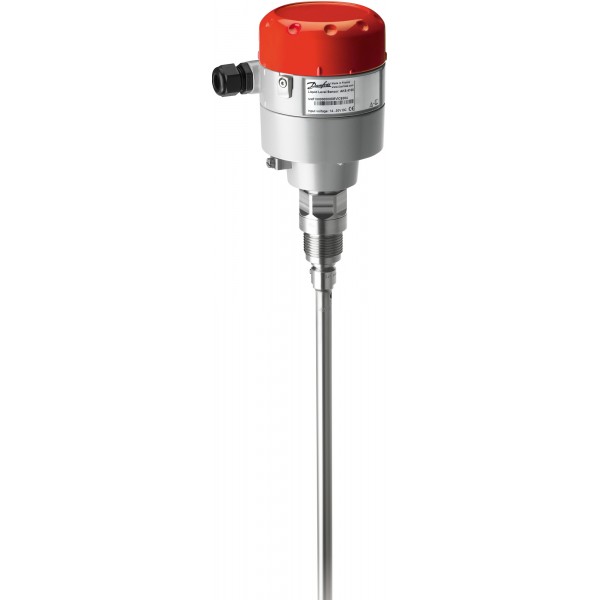

DANFOSS (RIDAN) AKS 4100-1500 Уровнемер - 084H4507

Name: DANFOSS (RIDAN) AKS 4100-1500 Уровнемер - 084H4507
Brand: DANFOSS
SKU: 084H4507
Price: 357476 RUB
Availability: InStock

357 476 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.

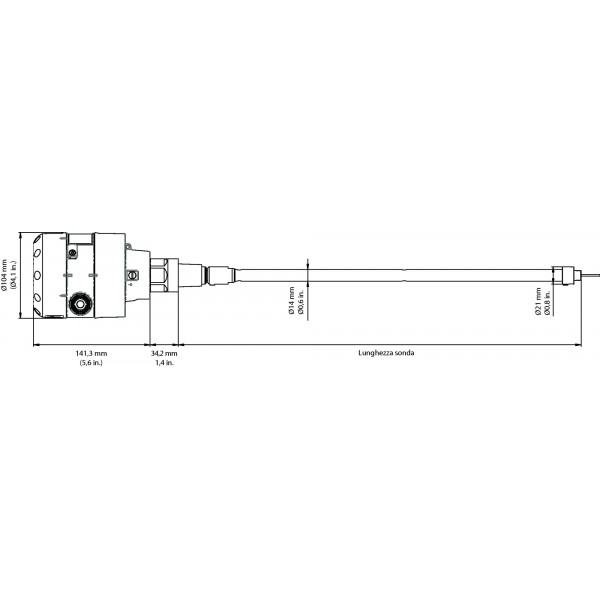

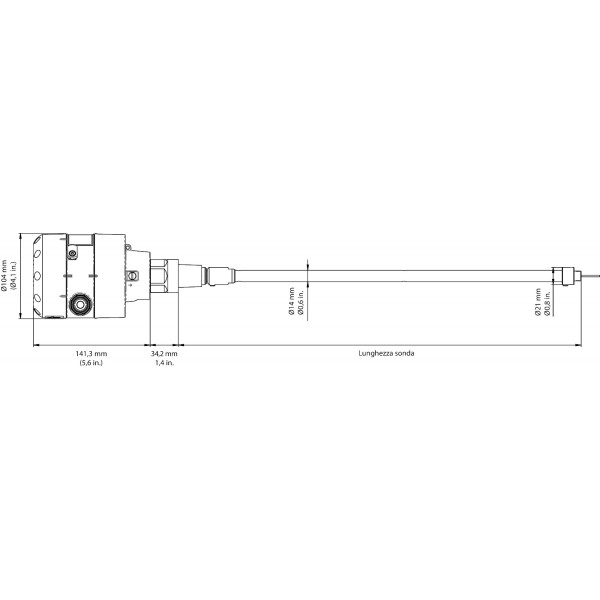

B, мм	177,5
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
A, мм	104
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
C, мм	34,2
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Диапазон температур окружающей среды, °C	-40…+80
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон температур хранения и транспортировки, °С	-45…+80
Интерфейс "человек-машина"	Без интерфейса "человек-машина" HMI (LCD).
Диапазон температур окружающей среды (для интерфейса "человек-машина"), °С	-20…+60
Рабочее давление, бар изб.	–1 … 100
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Механическое соединение	резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Погрешность (выход по току), μA	±3
Температурный дрейф (выход по току), ppm/K	Стандартно 75
Исполнение	С коаксиальным волноводом
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
M, мм	21
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91	30 /-10 ± 10
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Масса, кг	3,8 (приблизительно)
Диаметр коаксиальной трубки (D), мм	14
Диапазон измерения, L, м	0,06 . . . 1,5
Длина (L), мм	1500
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие уровнемеров AKS 4100 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения уровнемеров AKS 4100 составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы уровнемеров AKS 4100 при соблюдении рабочих параметров согласно паспорту и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.
Комплектность	КомплектностьВ комплект поставки входят:·уровнемер {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеУровнемер типа AKS 4100, {{field:Модификация}} (далее – уровнемеры AKS 4100) используются для измерения уровня хладагента в разнообразных холодильных системах. Уровнемер обычно устанавливается в измерительной колонке в том случае, если в сосуде присутствует пена с высокой проводимостью или жидкость находится в неспокойном состоянии (наблюдается ее турбулентность или взбалтывание).Уровнемеры AKS 4100 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус приемо-передающего блокаалюминий2Присоединительный штуцерСталь3ТросНержавеющая стальEN 1.4404 / AISI 316L4Коаксиальные трубкиНержавеющая стальAISI 316L5Упаковка дополнительных принадлежностей, в которую входит: комплект винтов, красная крышка, служащая для защиты соединительного штуцера.Материал винтов: стальМатериал крышки: алюминий

Технические характеристики 084H4507

Основные характеристики

A, мм: 104
B, мм: 177,5
C, мм: 34,2
M, мм: 21
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25: 30 /-10 ± 10
Виброустойчивость: Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Выходной сигнал (по току): 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Диаметр коаксиальной трубки (D), мм: 14
Диапазон давления измеряемой среды, МПа: -0,1…10
Диапазон измерения, L, м: 0,06 . . . 1,5
Диапазон температур измеряемой среды, °C: -60…+100
Диапазон температур окружающей среды (для интерфейса человек-маши: -20…+60
Диапазон температур окружающей среды, °C: -40…+80
Диапазон температур хранения и транспортировки, °С: -45…+80
Дисплей: Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью

Длина (L), мм: 1500
Интерфейс человек-машина: Без интерфейса человек-машина HMI (LCD).
Исполнение: С коаксиальным волноводом
Кабельный ввод: PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
Клеммы (с подпружиненными зажимами): 0.5 – 1.5 мм² (~20-15 AWG)
Масса, кг: 3,8 (приблизительно)
Механическое соединение: резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Нагрузка: RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Питающее напряжение: – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
Погрешность (выход по току), μA: ±3
Принцип измерения: Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Рабочая среда: R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
Рабочее давление, бар изб.: –1 … 100
Степень защиты: IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
Температурный дрейф (выход по току), ppm/K: Стандартно 75
