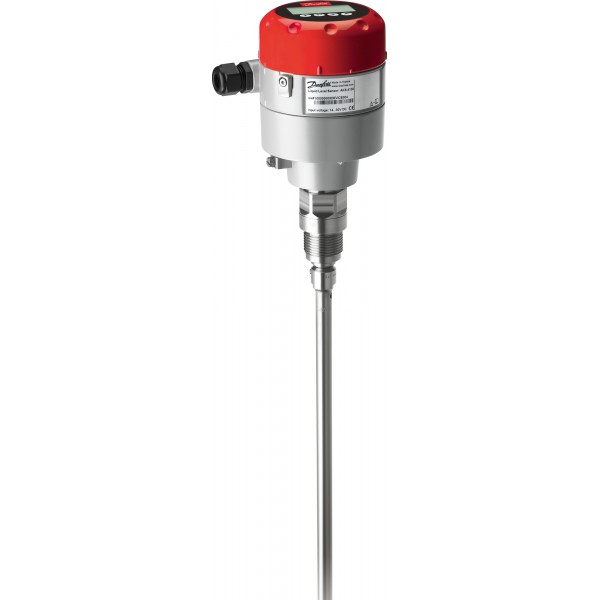

DANFOSS (RIDAN) AKS 4100-1200 Уровнемер - 084H4563 (ДАНФОСС)

Нет в наличии Артикул: 084H4563

368 678 ₽

Характеристики

A, мм104	B, мм177,5	C, мм34,2
M, мм21	Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 30 /-10 ± 10	ВиброустойчивостьСогласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Выходной сигнал (по току)4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43	Диаметр коаксиальной трубки (D), мм14	Диапазон давления измеряемой среды, МПа-0,1…10

Все характеристики

Описание DANFOSS (RIDAN) AKS 4100-1200 Уровнемер - 084H4563 (ДАНФОСС)

Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
B, мм	177,5
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
A, мм	104
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
C, мм	34,2
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Диапазон температур окружающей среды, °C	-40…+80
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон температур хранения и транспортировки, °С	-45…+80
Диапазон температур окружающей среды (для интерфейса "человек-машина"), °С	-20…+60
Рабочее давление, бар изб.	–1 … 100
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Механическое соединение	резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Погрешность (выход по току), μA	±3
Температурный дрейф (выход по току), ppm/K	Стандартно 75
Исполнение	С коаксиальным волноводом
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
M, мм	21
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91	30 /-10 ± 10
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Масса, кг	3,8 (приблизительно)
Диаметр коаксиальной трубки (D), мм	14
Диапазон измерения, L, м	0,06 . . . 1,2
Длина (L), мм	1200
Интерфейс "человек-машина"	С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие уровнемеров AKS 4100 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения уровнемеров AKS 4100 составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы уровнемеров AKS 4100 при соблюдении рабочих параметров согласно паспорту и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.
Комплектность	КомплектностьВ комплект поставки входят:·уровнемер {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеУровнемер типа AKS 4100, {{field:Модификация}} (далее – уровнемеры AKS 4100) используются для измерения уровня хладагента в разнообразных холодильных системах. Уровнемер обычно устанавливается в измерительной колонке в том случае, если в сосуде присутствует пена с высокой проводимостью или жидкость находится в неспокойном состоянии (наблюдается ее турбулентность или взбалтывание).Уровнемеры AKS 4100 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус приемо-передающего блокаалюминий2Присоединительный штуцерСталь3ТросНержавеющая стальEN 1.4404 / AISI 316L4Коаксиальные трубкиНержавеющая стальAISI 316L5Упаковка дополнительных принадлежностей, в которую входит: комплект винтов, красная крышка, служащая для защиты соединительного штуцера.Материал винтов: стальМатериал крышки: алюминий

Технические характеристики DANFOSS (RIDAN) AKS 4100-1200 Уровнемер - 084H4563 (ДАНФОСС)

Основные характеристики

A, мм	104
B, мм	177,5
C, мм	34,2
M, мм	21
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25	30 /-10 ± 10
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Диаметр коаксиальной трубки (D), мм	14
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон измерения, L, м	0,06 . . . 1,2
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон температур окружающей среды (для интерфейса человек-маши	-20…+60
Диапазон температур окружающей среды, °C	-40…+80
Диапазон температур хранения и транспортировки, °С	-45…+80
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Длина (L), мм	1200
Интерфейс человек-машина	С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский
Исполнение	С коаксиальным волноводом
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Масса, кг	3,8 (приблизительно)
Механическое соединение	резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
Погрешность (выход по току), μA	±3
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
Рабочее давление, бар изб.	–1 … 100
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
Температурный дрейф (выход по току), ppm/K	Стандартно 75
