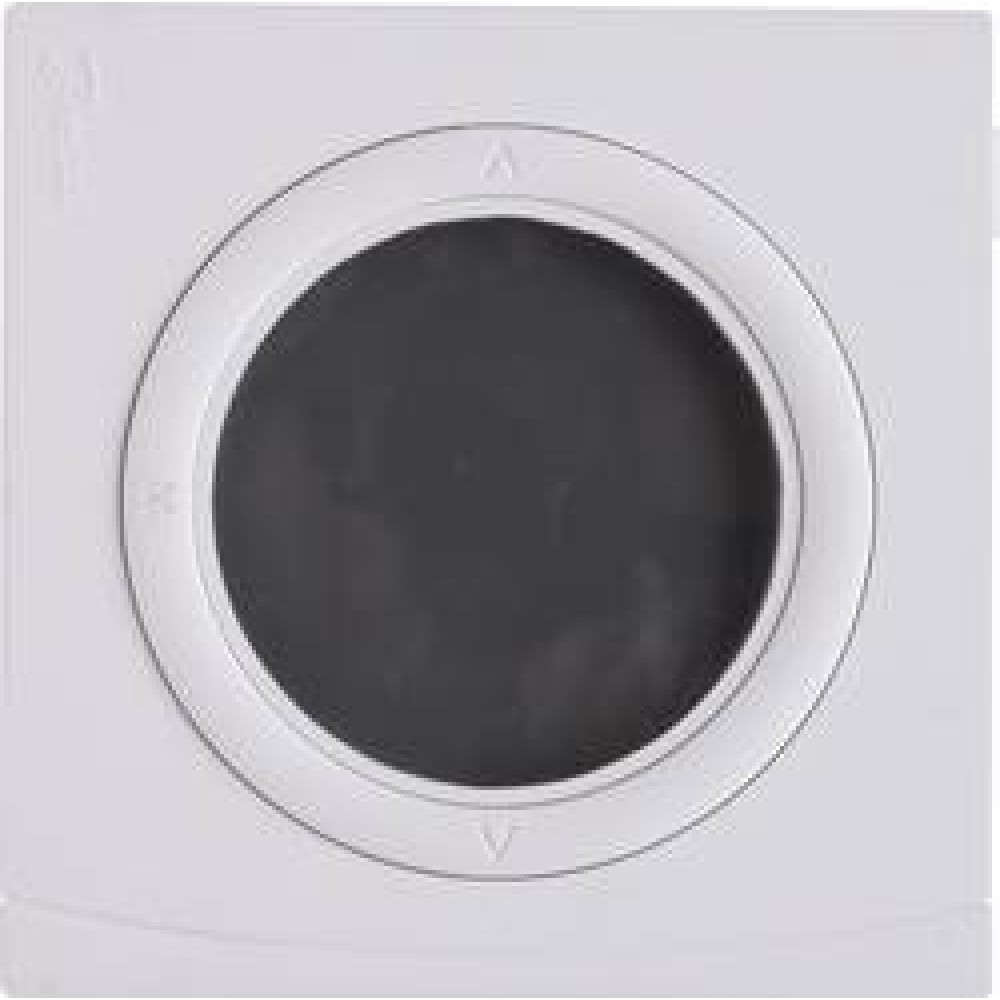

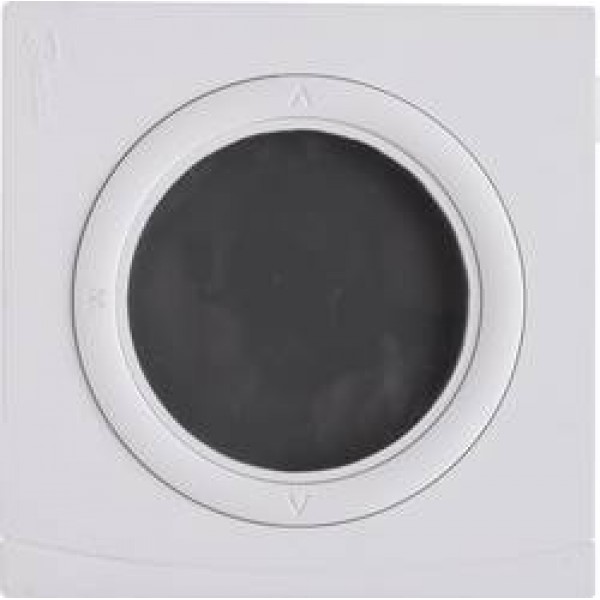

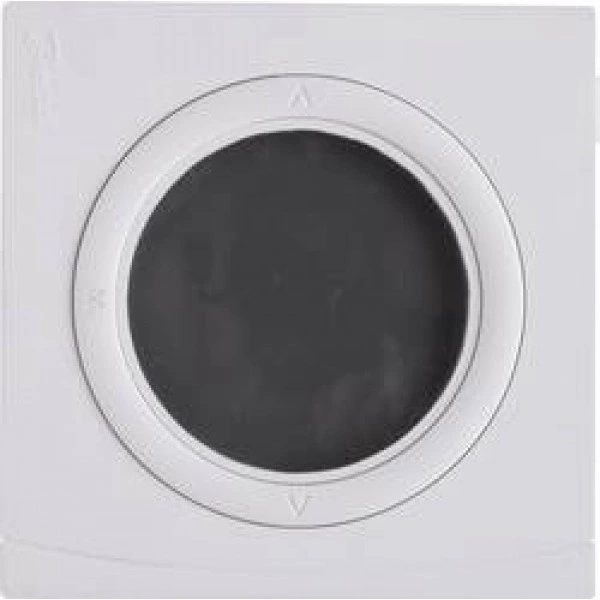

DANFOSS (RIDAN) Danfoss ECtemp Next Plus терморегулятор - 088L0121

Name: DANFOSS (RIDAN) Danfoss ECtemp Next Plus терморегулятор - 088L0121
Brand: DANFOSS
SKU: 088L0121

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Температура окружающей среды	-10 °С…+60 °С
Калибровка температуры	Есть (±10°С)
Индикация неисправности	Есть
Контроль исправности датчика	Нагрев выключается при обрыве или коротком замыкании датчика пола
Класс защиты корпуса прибора IP	IP 30
Диапазоны регулирования температуры	Температура пола: +5°С…+45°С, Температура воздуха: +5°С…+35°С
Класс безопасности (software class)	A
Тип выносного датчика температуры пола	Терморезистор NTC 15 кОм при 25°С, длина провода 3м, отрицательный температурный коэффициент, погрешность: ±1%
Тип встроенного датчика температуры воздуха	Терморезистор NTC 100 кОм при 25°С, отрицательный температурный коэффициент, погрешность: ±1%
Электросопротивление выносного датчика пола	0 °С - 42 кОм, 20 °C - 18 кОм, 25 °С - 15 кОм, 50 °С -6 кОм
Материал корпуса	ABS+PC, ударопрочный, не поддерживающий горение
Контроль неисправности датчика температуры на проводе	Терморегулятор имеет систему контроля выносного датчика температуры, которая при обрыве, замыкании или неисправности датчиков отключает нагрев. На дисплее появляютстся символы неисправности: Е1 - проблемы с комнатным датчиком, Е2 - проблемы с датчиком температуры пола.
Режим защиты от замерзания	Есть, поддерживаемая температура в помещении: +5…9°С
Режим защиты от детей (блокировка кнопок)	Есть
Потребляемая мощность	2 Вт
Коммутатор нагрузки	NO, двухконтактное реле
Температура хранения	-20…+65 °С
Класс защиты от поражения электрическим током	Class II
Размеры терморегулятора (высота/ширина/глубина)	Лицевая часть: 86 мм х 86 мм х 16 мм (от поверхности стены); Внутренняя часть: 50 мм х 50 мм х 24,5 мм.
Индуктивная нагрузка	Макс. 6 А при сos φ = 0,3
Активная нагрузка	Макс. 16 А / 3680 Вт при 230 В~
Управление обогревом по таймеру	Интеллектуальный таймер, комфортный обогрев и энергосберегающий режим
Дисплей	Круглый, большой, с LCD белой подсветкой
Цвет	Белый RAL9010 / Тёмно-серый RAL7024
Напряжение питания	85...250 В~, 50/60 Гц
Комплектность	В комплект поставки входят:- терморегулятор ECtemp™ Next Plus,- выносной датчик температуры пола на проводе,- руководство по установке,- краткая инструкция по эксплуатации с гарантийным сертификатом,- упаковочная коробка.
Назначение изделия	Терморегулятор электронный ECtemp™ Next Plus (далее – терморегулятор ECtemp™ Next Plus) - это универсальный программируемый терморегулятор. Применяется для интеллектуального управления электрическими системами электрокабельного обогрева различного назначения (Табл. 1). Терморегулятор предназначен только для стационарной установки и может быть использован для регулирования как систем комфортного нагрева пола, так и систем полного отопления помещений. Прибор может также быть использован для управления другими системами электроотопления или системами отопления с электрическими блоками контроля.Терморегулятор имеет следующие особенности:Современный дизайн, лицевая панель без выступающих элементов;Большой круглый дисплей с LCD-подсветкой;Удобный кольцевой джойстик для управления работой терморегулятора;Удобное и простое меню для программирования и эксплуатации;Простая и интуитивно понятная индикация режимов работы;Интеллектуальный таймер, обеспечивающий экономичное управление;Широкий диапазон напряжения сети питания;Калибровка температуры;Два датчика, 3 режима управления обогревом помещений и поверхностей;Контроль исправности датчиков;Режим защиты от замерзания систем водяного отопления помещений;Быстрый переход к режиму «Отъезд»;Режим блокировки экрана («Защита от детей»).Внешний вид терморегулятора представлен на Рисунке 2:Рис. 2. Терморегулятор электронный ECtemp™ Next Plus.Терморегулятор поставляется в виде готового электронного блока для установки во встроенную в стену монтажную коробку с крепежной базой 60 мм, аналогично электрическому коммутационному оборудованию для скрытой проводки.Области применения терморегулятора ECtemp™ Next Plus.Таблица 1Область контроляПрименениеКонтроль температуры поверхности пола или другого объекта с помощью выносного датчика.Управление системой комфортного подогрева пола “Тёплый пол” или системами подогрева других поверхностей. Контроль температуры воздуха в месте установки терморегулятораУправление системой полного отопления помещения.Одновременный контроль температуры воздуха в помещении и температуры пола.Управление системами полного отопления помещений. Датчик температуры воздуха в помещении встроен в корпус терморегулятора. Выносной датчик на проводе устанавливается в конструкцию пола на уровне или выше плоскости расположения нагревательного изделия (кабеля, мата).Диапазоны регулировки температуры пола, воздуха в помещении, а также точность поддержания температуры приведены в Таблице 2.Рабочие температурные диапазоны, гистерезис (точность поддержания температуры) терморегулятора ECtemp™ Next Plus. Таблица 2Температурный диапазон регулированияГистерезис терморегулятораПомещение: +5 °С…+35 °С1°С (± 0,5 °С симметрично относительно установленной температуры)Пол: +5 °С…+45 °С°Можно установить значение максимальной температуры пола вплоть до +45°С. Есть также возможность поддерживать в комнате заданную температуру воздуха при управлении только датчиком температуры воздуха (Room sensor). Однако этот режим не рекомендуется из-за опасности перегрева пола.Электрическая безопасность и электромагнитная совместимость для рассматриваемого изделия обеспечиваются соответствием стандарту EN/IEC «Автоматические электрические управляющие устройства бытового и аналогичного назначения»:▪ EN/IEC 60730-1 (общее)▪ EN/IEC 60730-2-9 (терморегулятор)
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие терморегулятора ECtemp™ Next Plus техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 2 года с даты продажи.Срок службы терморегулятора ECtemp™ Next Plus при соблюдении условий эксплуатации согласно Паспорту/Руководству по эксплуатации – 10 лет.

Технические характеристики 088L0121

Основные характеристики

Активная нагрузка: Макс. 16 А / 3680 Вт при 230 В~
Диапазоны регулирования температуры: Температура пола: +5°С…+45°С, Температура воздуха: +5°С…+35°С
Дисплей: Круглый, большой, с LCD белой подсветкой
Индикация неисправности: Есть
Индуктивная нагрузка: Макс. 6 А при сos φ = 0,3
Калибровка температуры: Есть (±10°С)
Класс безопасности (software class): A
Класс защиты корпуса прибора IP: IP 30
Класс защиты от поражения электрическим током: Class II
Коммутатор нагрузки: NO, двухконтактное реле
Контроль исправности датчика: Нагрев выключается при обрыве или коротком замыкании датчика пола
Контроль неисправности датчика температуры на проводе: Терморегулятор имеет систему контроля выносного датчика температуры, которая при обрыве, замыкании или неисправности датчиков отключает нагрев. На дисплее появляютстся символы неисправности: Е1 - проблемы с комнатным датчиком, Е2 - проблемы с датчиком температуры пола.
Материал корпуса: ABS+PC, ударопрочный, не поддерживающий горение

Напряжение питания: 85...250 В~, 50/60 Гц
Потребляемая мощность: 2 Вт
Размеры терморегулятора (высота/ширина/глубина): Лицевая часть: 86 мм х 86 мм х 16 мм (от поверхности стены); Внутренняя часть: 50 мм х 50 мм х 24,5 мм.
Режим защиты от детей (блокировка кнопок): Есть
Режим защиты от замерзания: Есть, поддерживаемая температура в помещении: +5…9°С
Температура окружающей среды: -10 °С…+60 °С
Температура хранения: -20…+65 °С
Тип встроенного датчика температуры воздуха: Терморезистор NTC 100 кОм при 25°С, отрицательный температурный коэффициент, погрешность: ±1%
Тип выносного датчика температуры пола: Терморезистор NTC 15 кОм при 25°С, длина провода 3м, отрицательный температурный коэффициент, погрешность: ±1%
Управление обогревом по таймеру: Интеллектуальный таймер, комфортный обогрев и энергосберегающий режим
Цвет: Белый RAL9010 / Тёмно-серый RAL7024
Электросопротивление выносного датчика пола: 0 °С - 42 кОм, 20 °C - 18 кОм, 25 °С - 15 кОм, 50 °С -6 кОм
