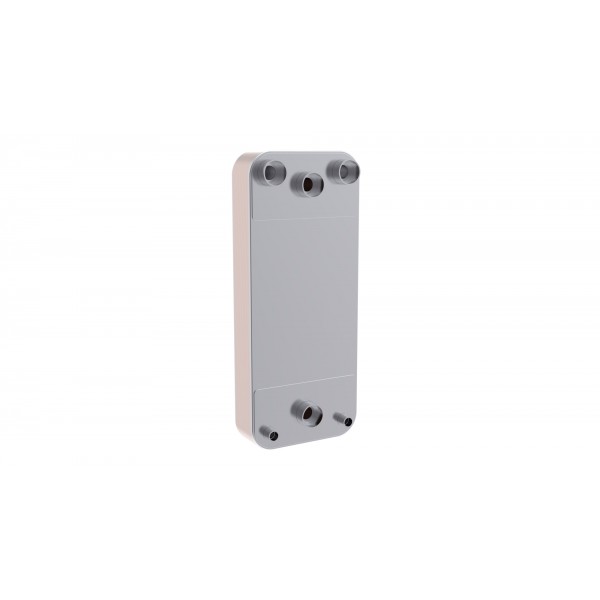

DANFOSS (RIDAN) C212L-EZD-138 Теплообменник - 111B0535 (ДАНФОСС)

Нет в наличии Артикул: 111B0535

Все товары DANFOSS

535 504 ₽

Характеристики

Вместимость канала H1H2, л23,5	Вместимость канала Q3Q4, л9,52	Вместимость канала Q3Q4/Q5Q6, л9,52
Габаритные размеры (ВхШхГ), мм706x296x285	Диапазон рабочих температур среды/стенкиот-196 до+200C	Количество контуровдва
Количество пластин138	Масса теплообменника (нетто), кг94,9	МодельC212L-EZD-138

Все характеристики

Описание DANFOSS (RIDAN) C212L-EZD-138 Теплообменник - 111B0535 (ДАНФОСС)

Рабочее давление по стороне хладагента, бар	45
Наличие дистрибьютора	есть
Количество контуров	два
Количество пластин	138
Масса теплообменника (нетто), кг	94,9
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Габаритные размеры (ВхШхГ), мм	706x296x285
Расчетное давление по стороне хладагента, бар	45
Пробное давление по стороне хладагента, бар	65
Расчетное давление по стороне хладоносителя, бар	10
Рабочее давление по стороне хладоносителя, бар	10
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа MPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа MPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Комплектность	В комплект поставки входит:теплообменник пластинчатый типа MPHE серии С;паспорт;инструкция по эксплуатации.
Назначение изделия	Теплообменники пластинчатые типа MPHE серии C предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа MPHE серии C могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа MPHE серии CТеплообменники пластинчатые типа MPHE серии C оптимизированы для применения в чиллерах, изготавливаются из теплообменных пластин и обладают такими характеристиками как:-повышенный коэффициент теплопередачи,-увеличенная прочность,-низкоуглеродистая основа,-компактный дизайн.Внешний вид теплообменных пластин.
Модель	C212L-EZD-138
Вместимость канала Q3Q4, л	9,52
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"5/8
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H3"1/8
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H3"1/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"5/8
Пробное давление по стороне хладоносителя, бар	1,5
Вместимость канала H1H2, л	23,5
Расчетное давление, бар	45
Рабочее давление, бар	45
Пробное давление, бар	65
Вместимость канала Q3Q4/Q5Q6, л	9,52

Технические характеристики DANFOSS (RIDAN) C212L-EZD-138 Теплообменник - 111B0535 (ДАНФОСС)

Основные характеристики

Вместимость канала H1H2, л	23,5
Вместимость канала Q3Q4, л	9,52
Вместимость канала Q3Q4/Q5Q6, л	9,52
Габаритные размеры (ВхШхГ), мм	706x296x285
Диапазон рабочих температур среды/стенки	от-196 до+200C
Количество контуров	два
Количество пластин	138
Масса теплообменника (нетто), кг	94,9
Модель	C212L-EZD-138
Наличие дистрибьютора	есть
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутре	H31/8
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутре	H31/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре	H7/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре	H15/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутре	H7/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутре	H15/8
Пробное давление по стороне хладагента, бар	65
Пробное давление по стороне хладоносителя, бар	1,5
Пробное давление, бар	65
Рабочее давление по стороне хладагента, бар	45
Рабочее давление по стороне хладоносителя, бар	10
Рабочее давление, бар	45
Расчетное давление по стороне хладагента, бар	45
Расчетное давление по стороне хладоносителя, бар	10
Расчетное давление, бар	45
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
