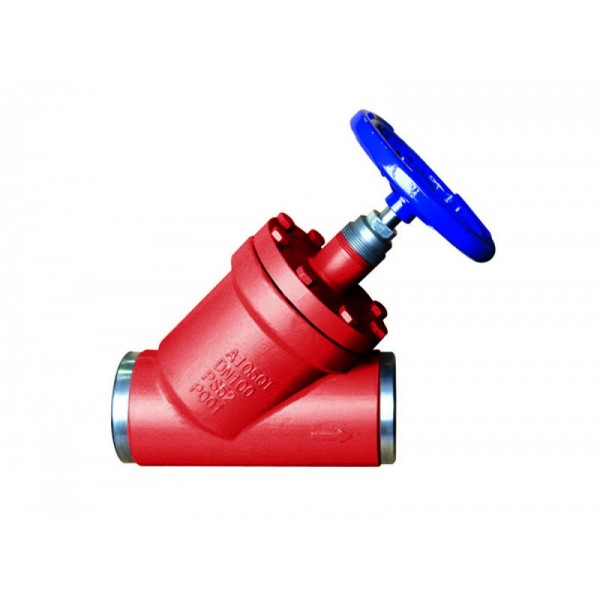

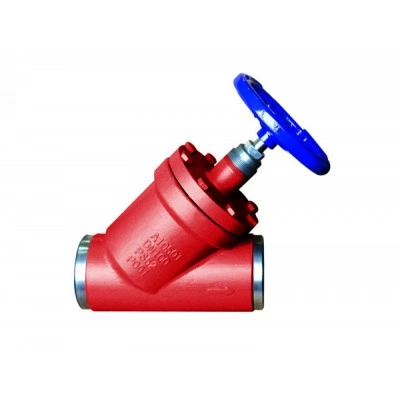

DANFOSS (RIDAN) Запорный клапан SVA 25 D STR PN 52(пр. класс 35) - 148B1025R (ДАНФОСС)

Нет в наличии Артикул: 148B1025R

8 129 ₽

Характеристики

H, мм205	H1,мм185	L, мм155
ØD, мм32	ØD0, мм80	Герметичность затвораКласс А по ГОСТ 9544-2015
ИсполнениеПрямой	Максимальное рабочее давление (PN), бар изб.52	Масса не более, кг2,4

Все характеристики

Описание DANFOSS (RIDAN) Запорный клапан SVA 25 D STR PN 52(пр. класс 35) - 148B1025R (ДАНФОСС)

Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Тип присоединения	25 D (1") - под сварку встык, EN 10220
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
ØD, мм	32
Пропускная способность Kvs, м³/ч	~17,4
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по монтажу;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь А3502ПрокладкаСталь 20#3Уплотнительная прокладкаТефлон PTFE4КонусНержавеющая сталь5Фланцевая прокладкаПаронит AFM346Крышка клапанаСталь А3507БолтыНержавеющая сталь А2-708Кольцевое уплотнениеСталь 1.07159Многослойное уплотнениеГрафит+PTFE10Уплотнительные кольцаХлоропреновый каучук CR11СальникАлюминий12ШтокНержавеющая сталь 1.430113МаховикАлюминий14БолтСталь 8.8
H, мм	205
Масса не более, кг	2,4
H1,мм	185
ØD0, мм	80
L, мм	155
Номинальный диаметр (DN), мм	25

Технические характеристики DANFOSS (RIDAN) Запорный клапан SVA 25 D STR PN 52(пр. класс 35) - 148B1025R (ДАНФОСС)

Основные характеристики

H, мм	205
H1,мм	185
L, мм	155
ØD, мм	32
ØD0, мм	80
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	2,4
Номинальный диаметр (DN), мм	25
Пропускная способность Kvs, м³/ч	~17,4
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С	-60 … +150
Тип присоединения	25 D (1) - под сварку встык, EN 10220
