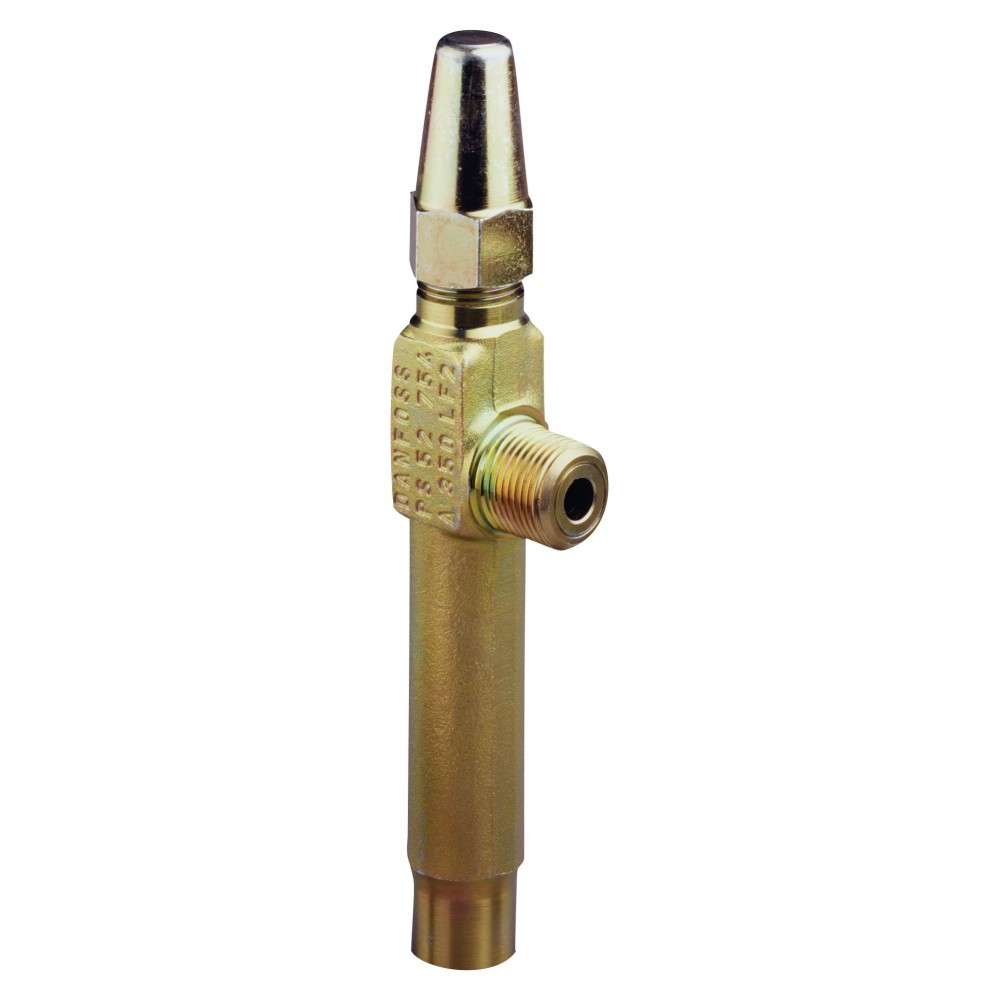

DANFOSS (RIDAN) SNV-ST Клапан запорный - 148B3768 (ДАНФОСС)
Характеристики
| C, мм181 | G, мм32 | L, мм100 |
| Боковой штуцер А (тип присоединения)CD 10 (под отрезное кольцо) | Герметичность затвора (объем протечки / класс герметичности)Класс AA по ISO 5208 | Масса, кг, не более0.60 |
| Материал корпусаСталь P285QH (EN 10222-4) | Нижний штуцер B (тип присоединения)W 1/2 L100 (под сварку) | Номинальное давление (PN), бар52 |
Оптовая цена?
Описание DANFOSS (RIDAN) SNV-ST Клапан запорный - 148B3768 (ДАНФОСС)
| L, мм | 100 |
| Номинальное давление (PN), бар | 52 |
| Температура рабочей среды, °С | -60...+150 |
| C, мм | 181 |
| G, мм | 32 |
| Масса, кг, не более | 0.60 |
| Тип | SNV-ST CD10-W1/2 L100 |
| Рабочая среда | ГХФУ, негорючие ГФУ и ГФО, R717 (NH3) и R744 (CO2) |
| Материал корпуса | Сталь P285QH (EN 10222-4) |
| Нижний штуцер B (тип присоединения) | W 1/2" L100 (под сварку) |
| Боковой штуцер А (тип присоединения) | CD 10 (под отрезное кольцо) |
| Герметичность затвора (объем протечки / класс герметичности) | Класс AA по ISO 5208 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие SNV-ST техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы SNV-ST при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:клапан запорный игольчатый типа SNV-ST;упаковка;инструкция;паспорт (предоставляется по запросу в электронной форме);руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделияЗапорные игольчатые клапаны типа SNV (рис. 1) модификации ST обладают отличными гидравлическими характеристиками и предназначены для работы в качестве сервисных клапанов. Клапаны удовлетворяют всем требованиям, предъявляемым к промышленным системам охлаждения, работающим в тяжелых условиях, включая высокие давления и широкий диапазон температур.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Таблица 1 – Показатели надежностиПоказатели надежностиНаименования отказаНе критический отказРазмерностьПоказатели безотказностиСредняя наработка на отказ или средняя наработка до отказа65700 часовПоказатели долговечностиСредний полный срок службы (до списания) и (или) средний срок службы капитального ремонта10 летСредний полный ресурс (до списания) и (или) средний ресурс до капитального ремонта65700 часовПоказатели сохраняемостиСредний срок хранения5 летПоказатели ремонтопригодностиСреднее время восстановления работоспособного состояния или средняя оперативная продолжительность планового ремонта1 часаСредняя трудоемкость работ по восстановлению работоспособного состояния или средняя оперативная трудоемкость планового ремонта1 часаТаблица 2 - Показатели безопасностиНаименование показателяРазмерностьНазначенные показателиНазначенный ресурс200000 часовНазначенный срок службы30 летНазначенный срок хранения10 лет |
Технические характеристики DANFOSS (RIDAN) SNV-ST Клапан запорный - 148B3768 (ДАНФОСС)
Основные характеристики
| C, мм | 181 |
|---|---|
| G, мм | 32 |
| L, мм | 100 |
| Боковой штуцер А (тип присоединения) | CD 10 (под отрезное кольцо) |
| Герметичность затвора (объем протечки / класс герметичности) | Класс AA по ISO 5208 |
| Масса, кг, не более | 0.60 |
| Материал корпуса | Сталь P285QH (EN 10222-4) |
| Нижний штуцер B (тип присоединения) | W 1/2 L100 (под сварку) |
| Номинальное давление (PN), бар | 52 |
| Рабочая среда | ГХФУ, негорючие ГФУ и ГФО, R717 (NH3) и R744 (CO2) |
| Температура рабочей среды, °С | -60...+150 |
| Тип | SNV-ST CD10-W1/2 L100 |
