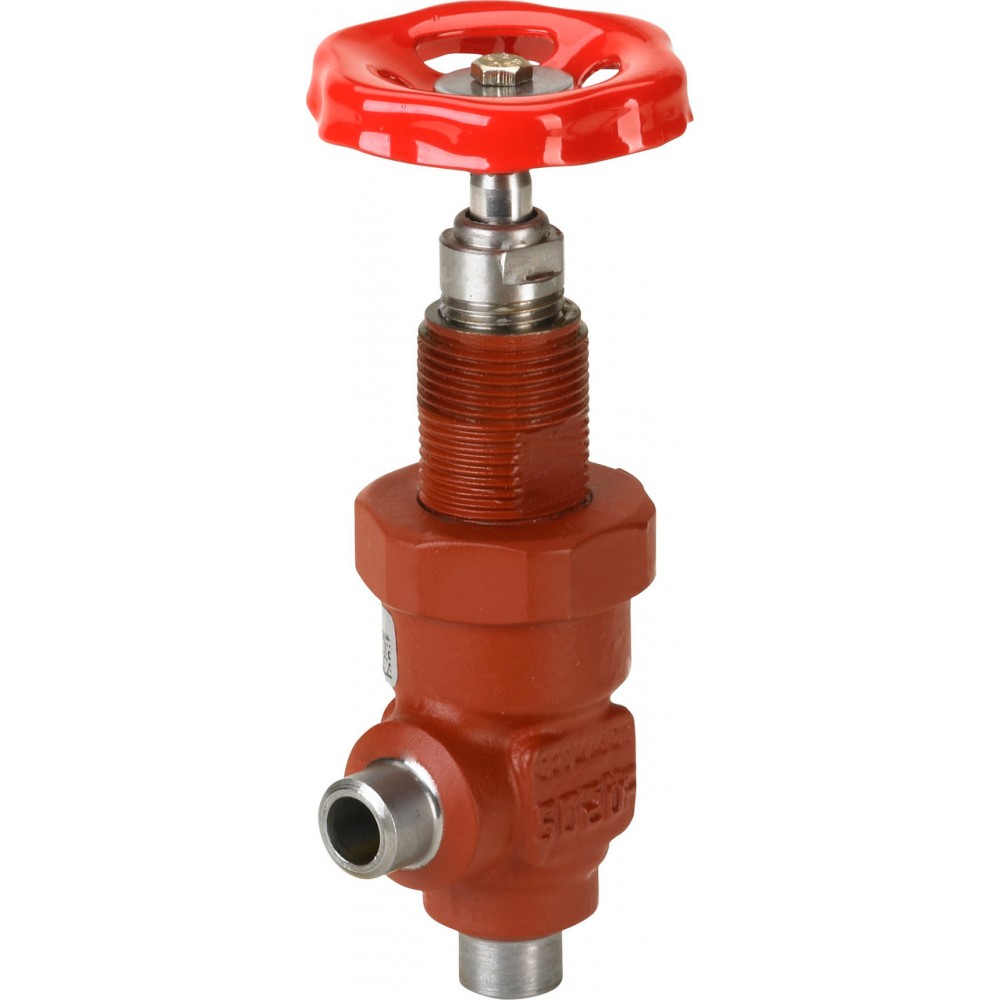

DANFOSS (RIDAN) SVA-S 6 D ANG H-WHEEL Запорный клапан - 148B5000 (ДАНФОСС)
Характеристики
| Cmax, мм128 | G, мм30 | ØD, мм50 |
| ΔH, мм48 | Герметичность затвораКласс А по ГОСТ 9544-2015 | ИсполнениеСтальной угловой |
| Максимальное рабочее давление (PN), бар изб.52 | Масса не более, кг0,7 | Пропускная способность Kvs, м³/ч2,9 |
Оптовая цена?
Описание DANFOSS (RIDAN) SVA-S 6 D ANG H-WHEEL Запорный клапан - 148B5000 (ДАНФОСС)
| ØD, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Стальной угловой |
| G, мм | 30 |
| Тип присоединения | 6 D (1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 6 |
| Cmax, мм | 128 |
| ΔH, мм | 48 |
| Масса не более, кг | 0,7 |
| Пропускная способность Kvs, м³/ч | 2,9 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Технические характеристики DANFOSS (RIDAN) SVA-S 6 D ANG H-WHEEL Запорный клапан - 148B5000 (ДАНФОСС)
Основные характеристики
| Cmax, мм | 128 |
|---|---|
| G, мм | 30 |
| ØD, мм | 50 |
| ΔH, мм | 48 |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Исполнение | Стальной угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Масса не более, кг | 0,7 |
| Пропускная способность Kvs, м³/ч | 2,9 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 6 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 6 D (1/4) - под сварку встык, EN 10220 |
