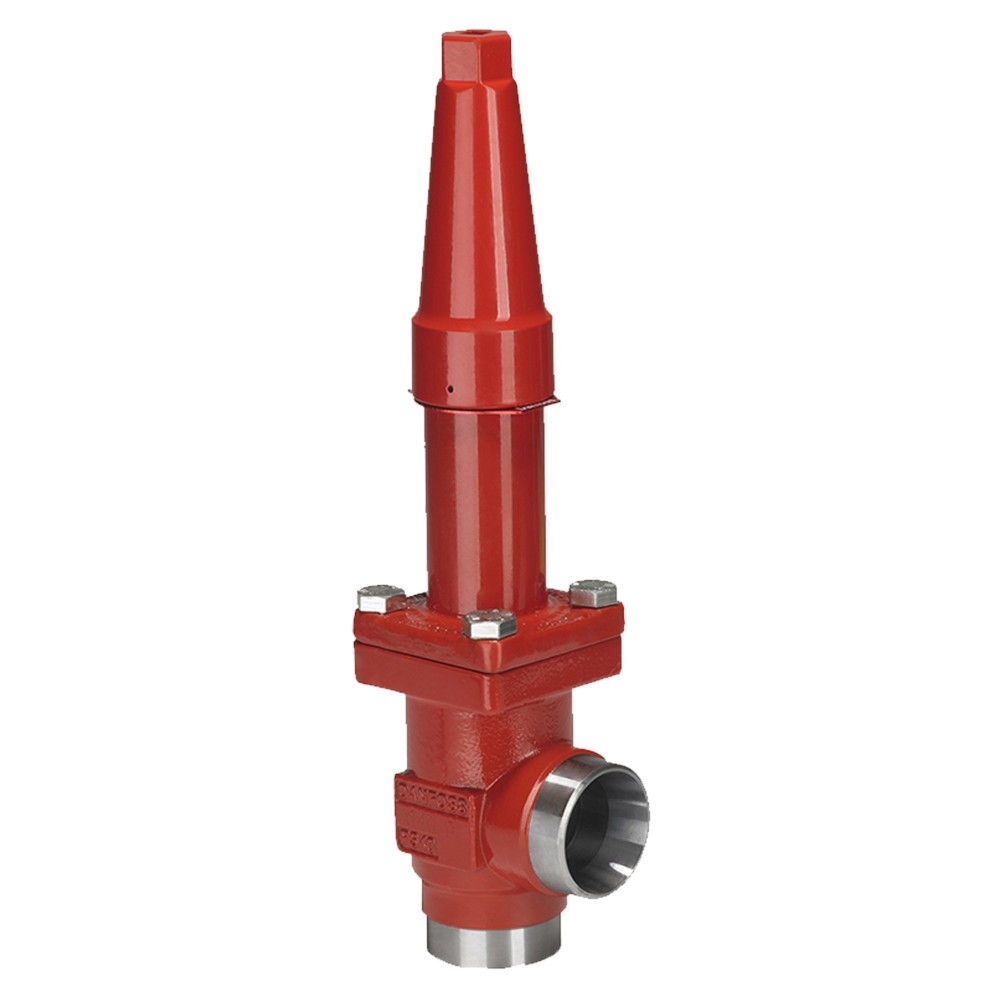

DANFOSS (RIDAN) SVA-L 15 A ANG CAP Запорный клапан - 148B5261 (ДАНФОСС)
Характеристики
| Cmax1, мм237 | Cmax2, мм248 | G, мм45 |
| k, мм63 | ØD1, мм60 | ØD2, мм38 |
| ΔH, мм60 | Герметичность затвораКласс А по ГОСТ 9544-2015 | ИсполнениеУгловой |
Оптовая цена?
Описание DANFOSS (RIDAN) SVA-L 15 A ANG CAP Запорный клапан - 148B5261 (ДАНФОСС)
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Комплектность | В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| Масса не более, кг | 1,4 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| k, мм | 63 |
| Cmax1, мм | 237 |
| Cmax2, мм | 248 |
| Назначение изделия | 2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов |
| Тип присоединения | 15 A (1/2") - под сварку встык, ANSI I (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 7 |
Технические характеристики DANFOSS (RIDAN) SVA-L 15 A ANG CAP Запорный клапан - 148B5261 (ДАНФОСС)
Основные характеристики
| Cmax1, мм | 237 |
|---|---|
| Cmax2, мм | 248 |
| G, мм | 45 |
| k, мм | 63 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| ΔH, мм | 60 |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Масса не более, кг | 1,4 |
| Пропускная способность Kvs, м³/ч | 7 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 15 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 15 A (1/2) - под сварку встык, ANSI I (B 36.10, сортамент 80) |
