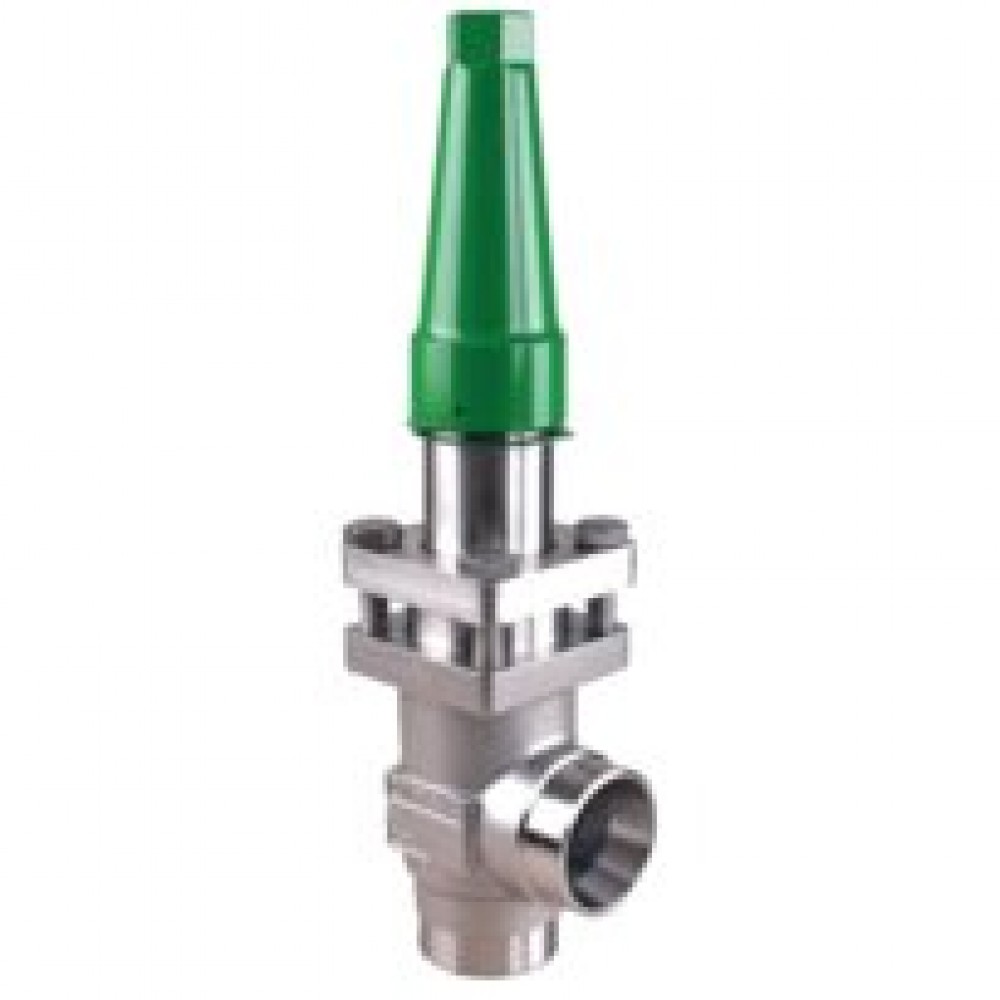

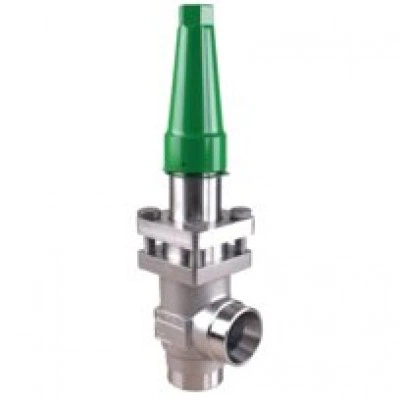

DANFOSS (RIDAN) SCA SS 32 D ANG Запорный клапан - 148B5585

Name: DANFOSS (RIDAN) SCA SS 32 D ANG Запорный клапан - 148B5585
Brand: DANFOSS
SKU: 148B5585
Price: 50384 RUB
Availability: InStock

50 384 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
ØD, мм	50
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
ΔH, мм	70
Тип присоединения	32 D (1 1/4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	32
Масса не более, кг	3,2
G, мм	55
C, мм	295
Fmin, мм	85
Пропускная способность Kvs, м³/ч	30
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны обратные типа SCA-X, {{field:Модификация}} (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (SCA-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (SCA-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (SCA-X SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9EN 100885КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)7Шпиндельная насадкаСталь8СальникУплотнительные кольцаНержавеющая сталь Хлоропрен (неопрен)9Кольцевое уплотнениеАлюминий10Сальник с пружинным поджатиемТефлон (PTFE)11Уплотнительные кольцаХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь16УплотнениеНейлон17КолпачокАлюминий
