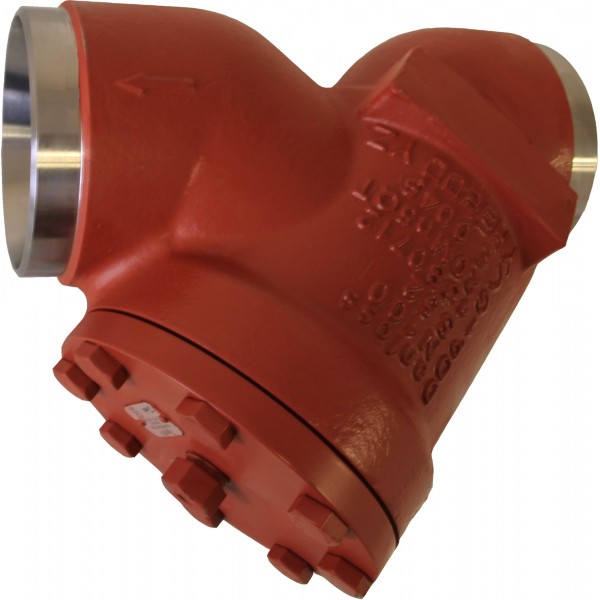

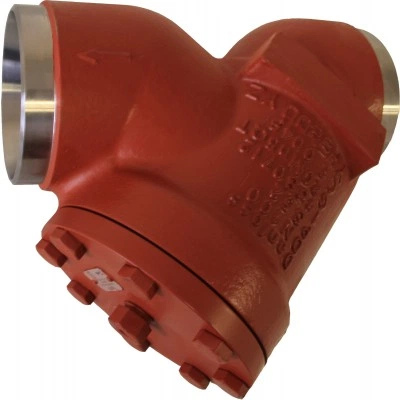

DANFOSS (RIDAN) FIA 200 A STR Фильтр - 148B6305 (ДАНФОСС)

Нет в наличии Артикул: 148B6305

Все товары DANFOSS

112 114 ₽

Характеристики

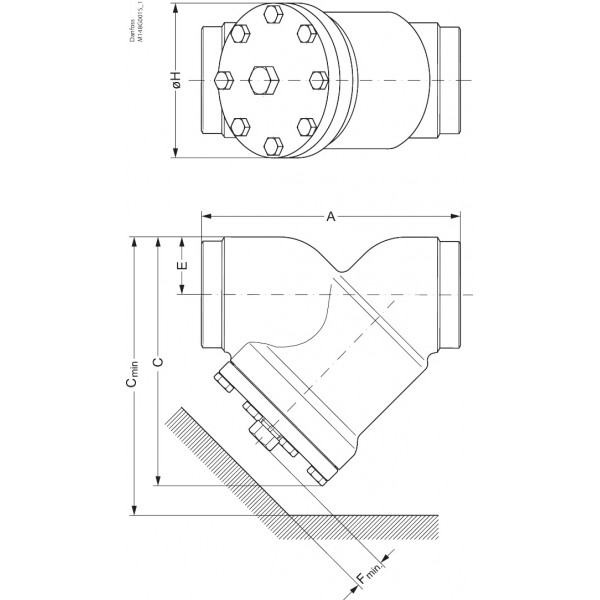

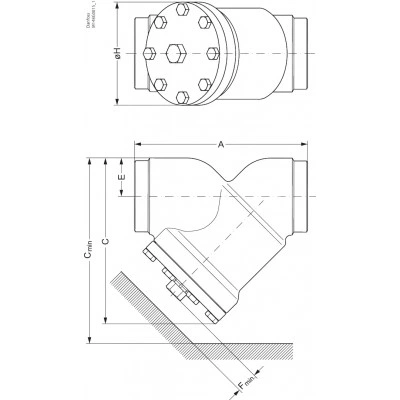

C, мм465	Cmin, мм605	E, мм117
Fmin, мм280	H, мм276	А, мм464
ИсполнениеПрямоточный	Максимальное рабочее давление (PN), бар изб.52	Масса не более, кг95

Все характеристики

Описание DANFOSS (RIDAN) FIA 200 A STR Фильтр - 148B6305 (ДАНФОСС)

Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Комплектность	В комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
E, мм	117
Размер корпуса клапана DN, мм	200
Исполнение	Прямоточный
Назначение изделия	2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов
Масса не более, кг	95
C, мм	465
Fmin, мм	280
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	438,1
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	451,8
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	474,5
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	570,8
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч	587,3
А, мм	464
Cmin, мм	605
H, мм	276
Тип присоединения	200 A (8") - под сварку встык, ANSI (B 36.10, сортамент 40)

Технические характеристики DANFOSS (RIDAN) FIA 200 A STR Фильтр - 148B6305 (ДАНФОСС)

Основные характеристики

C, мм	465
Cmin, мм	605
E, мм	117
Fmin, мм	280
H, мм	276
А, мм	464
Исполнение	Прямоточный
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	95
Полная производительность (фильтрующий элемент с гофрированной по	570,8
Полная производительность (фильтрующий элемент с гофрированной по	587,3
Полная производительность (фильтрующий элемент с плоской поверхно	438,1
Полная производительность (фильтрующий элемент с плоской поверхно	451,8
Полная производительность (фильтрующий элемент с плоской поверхно	474,5
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	200
Температура рабочей среды, °С	-60 … +150
Тип присоединения	200 A (8) - под сварку встык, ANSI (B 36.10, сортамент 40)
