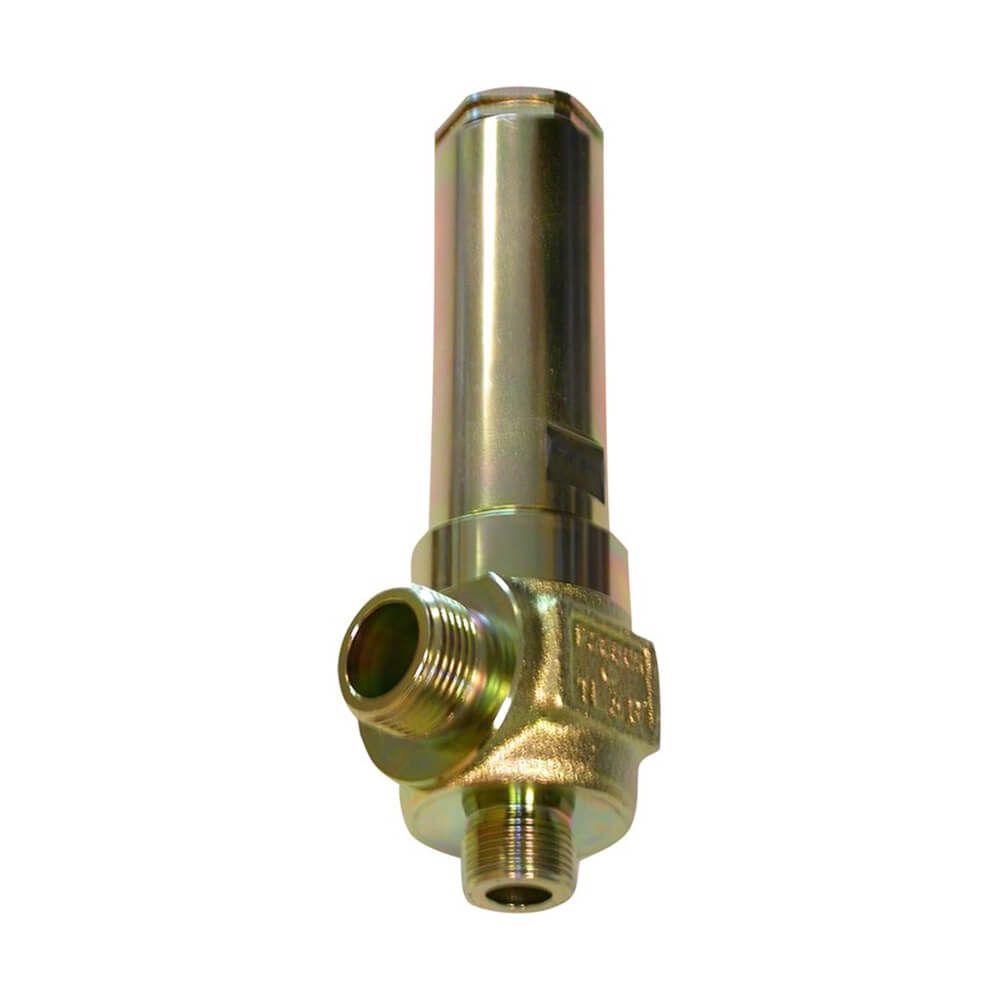

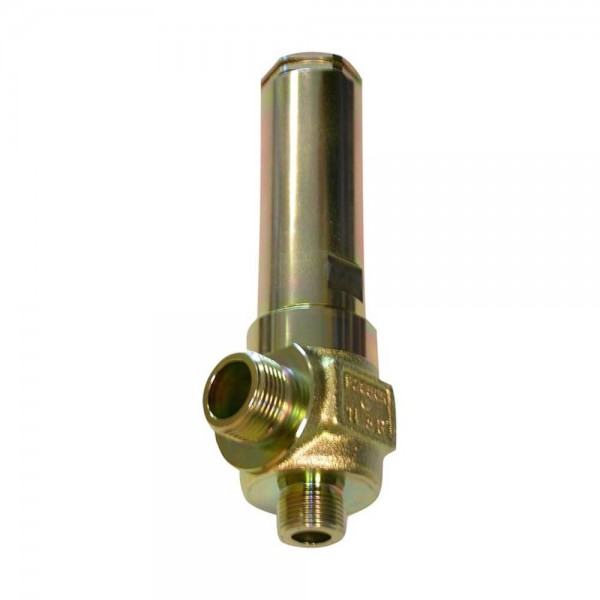

DANFOSS (RIDAN) SFA 15 T 229 Клапан предохранительный - 148F3229

Name: DANFOSS (RIDAN) SFA 15 T 229 Клапан предохранительный - 148F3229
Brand: DANFOSS
SKU: 148F3229

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	40
k, мм	45
Температура окружающей среды, °С	от –40°С до +55°С
L, мм	55
B, мм	248
A, мм	83
Номинальный диаметр (DN), мм	15/20
Температура рабочей среды, °С	от –30°С до +100°С
ØD, мм	45
N, мм	210
Приблизительная масса, кг	2,2
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
Давление полного открытия, бар	1,1·Pн
Давление закрытия, бар	0,9·Pн
Давление испытания, бар	50
Диаметр проходного сечения, мм	13
Площадь проходного сечения, мм2	133
Коэффициент расхода для газа, не менее	0,73
Диапазон давлений настройки пружины Рн, бар	10 - 40
Приблизительная масса клапана со штуцерами под сварку, кг	2,5
Тип присоединения к трубопроводу на входе	наружная резьба G ¾ "(ISO 228/1)
Тип присоединения к трубопроводу на выходе	наружная резьба G 1" (ISO 228/1)
Давление настройки (уставки) Pн, бар	29
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входят:· предохранительный клапан {{field:Модификация}} с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны предохранительные типа SFA {{field:Модификация}} (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны модификации SFA 15 используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него. Клапан SFA 15-50 имеет уменьшенную на 50% производительность по сравнению с клапаном SFA 15.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Заводская табличка (шильдик)Нержавеющая сталь2Резьбовая заглушкаСталь3Уплотнительная шайбаАлюминий5ПружинаКласс «С» (пружинная сталь)8ШплинтСталь94 ELFORZ9Уплотнительная шайбаАлюминий11ФиксаторНержавеющая стальX8CrNiS 18 912Уплотнительная шайбаАлюминий16Головка клапанаСтальG20Mn5QTAlt. S235JRG2Alt. S355J2G318Шпиндель клапанаНержавеющая стальX5CrNi 18 1020Клапанный конусНержавеющая стальX8CrNiS 18 921Стальной шарикСталь22Уплотнение конусаХлоропрен (неопрен)23Посадочное седло клапанаНержавеющая стальX8CrNiS 18 924КорпусСтальG20Mn5QT, EN 10213-3 Alt. P285QH
