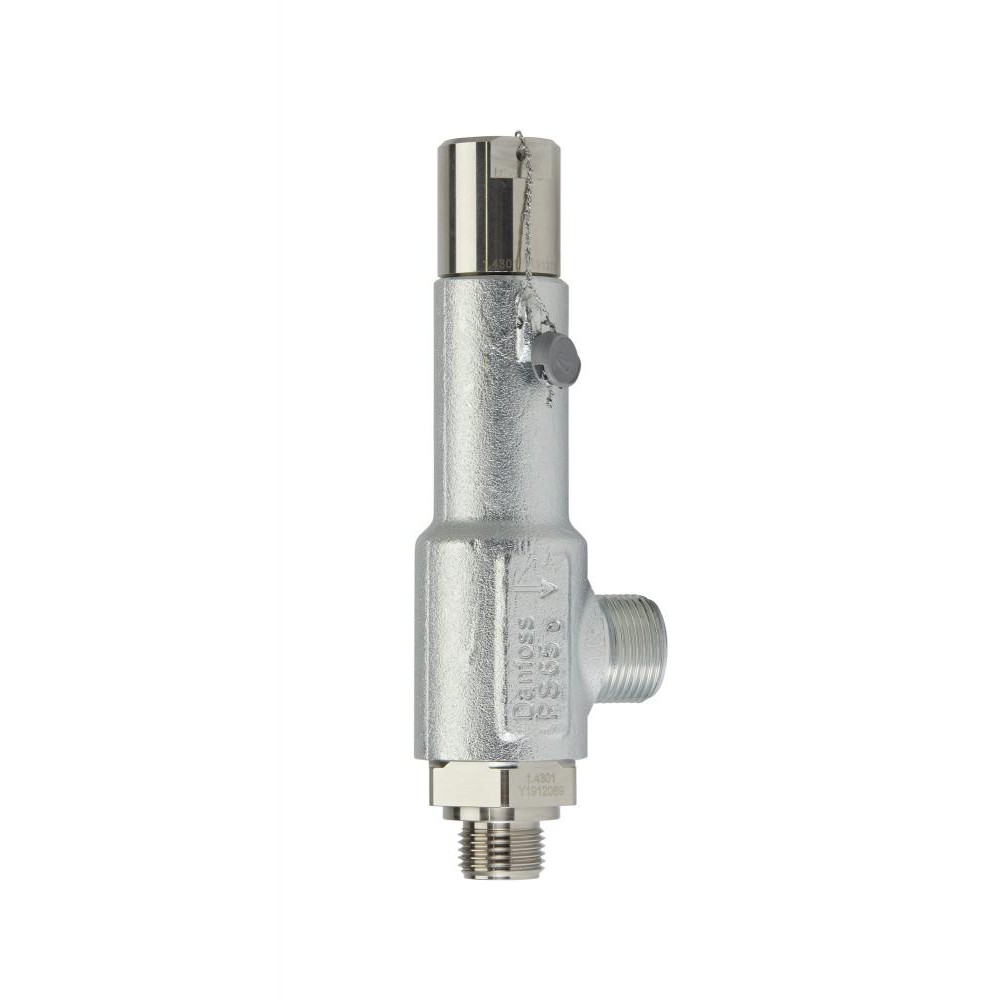

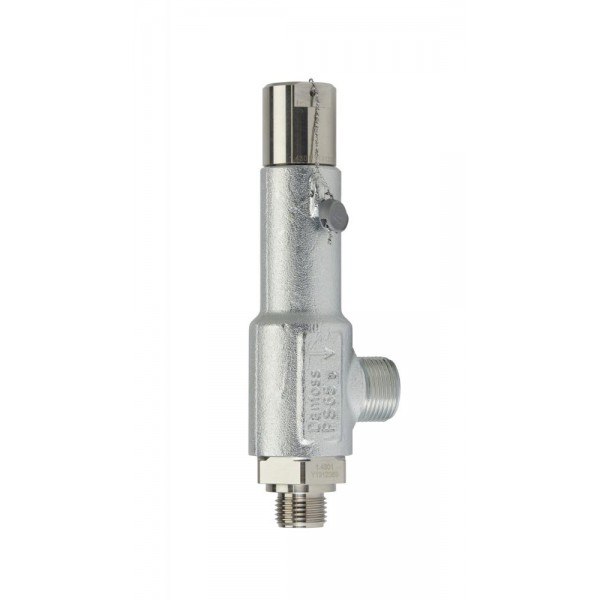

DANFOSS (RIDAN) SFA 10H T 262 Клапан предохранительный - 148F4262 (ДАНФОСС)

Нет в наличии Артикул: 148F4262

22 613 ₽

Характеристики

A1, мм76	A2, мм54	A3, мм38
AF, мм41	B, мм191	ØD, мм32
Давление закрытия, бар0,9·Pн	Давление настройки (уставки) Pн, бар62	Давление полного открытия, бар1,1·Pн

Все характеристики

Описание DANFOSS (RIDAN) SFA 10H T 262 Клапан предохранительный - 148F4262 (ДАНФОСС)

B, мм	191
ØD, мм	32
Температура рабочей среды, °С	от –30°С до +100°С
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
Давление полного открытия, бар	1,1·Pн
Давление закрытия, бар	0,9·Pн
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	В комплект поставки входят:· предохранительный клапан {{field:Модификация}} с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Номинальный диаметр (DN), мм	10/15
A1, мм	76
A2, мм	54
A3, мм	38
AF, мм	41
Диаметр проходного сечения, мм	6,8
Площадь проходного сечения, мм2	36,3
Коэффициент расхода для газа, не менее	0,85
Тип присоединения к трубопроводу на входе	наружная резьба G 1/2" (ISO 228/1)
Тип присоединения к трубопроводу на выходе	наружная резьба G ¾ "(ISO 228/1)
Максимальное рабочее давление, бар изб.	65
Назначение изделия	2.1 НазначениеКлапаны предохранительные типа SFA {{field:Модификация}} (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов
Масса, кг	1,1
Диапазон давлений настройки пружины Рн, бар	28-65
Давление настройки (уставки) Pн, бар	62

Технические характеристики DANFOSS (RIDAN) SFA 10H T 262 Клапан предохранительный - 148F4262 (ДАНФОСС)

Основные характеристики

A1, мм	76
A2, мм	54
A3, мм	38
AF, мм	41
B, мм	191
ØD, мм	32
Давление закрытия, бар	0,9·Pн
Давление настройки (уставки) Pн, бар	62
Давление полного открытия, бар	1,1·Pн
Диаметр проходного сечения, мм	6,8
Диапазон давлений настройки пружины Рн, бар	28-65
Коэффициент расхода для газа, не менее	0,85
Максимальное рабочее давление, бар изб.	65
Масса, кг	1,1
Номинальный диаметр (DN), мм	10/15
Площадь проходного сечения, мм2	36,3
Температура рабочей среды, °С	от –30°С до +100°С
Тип присоединения к трубопроводу на входе	наружная резьба G 1/2 (ISO 228/1)
Тип присоединения к трубопроводу на выходе	наружная резьба G ¾ (ISO 228/1)
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
