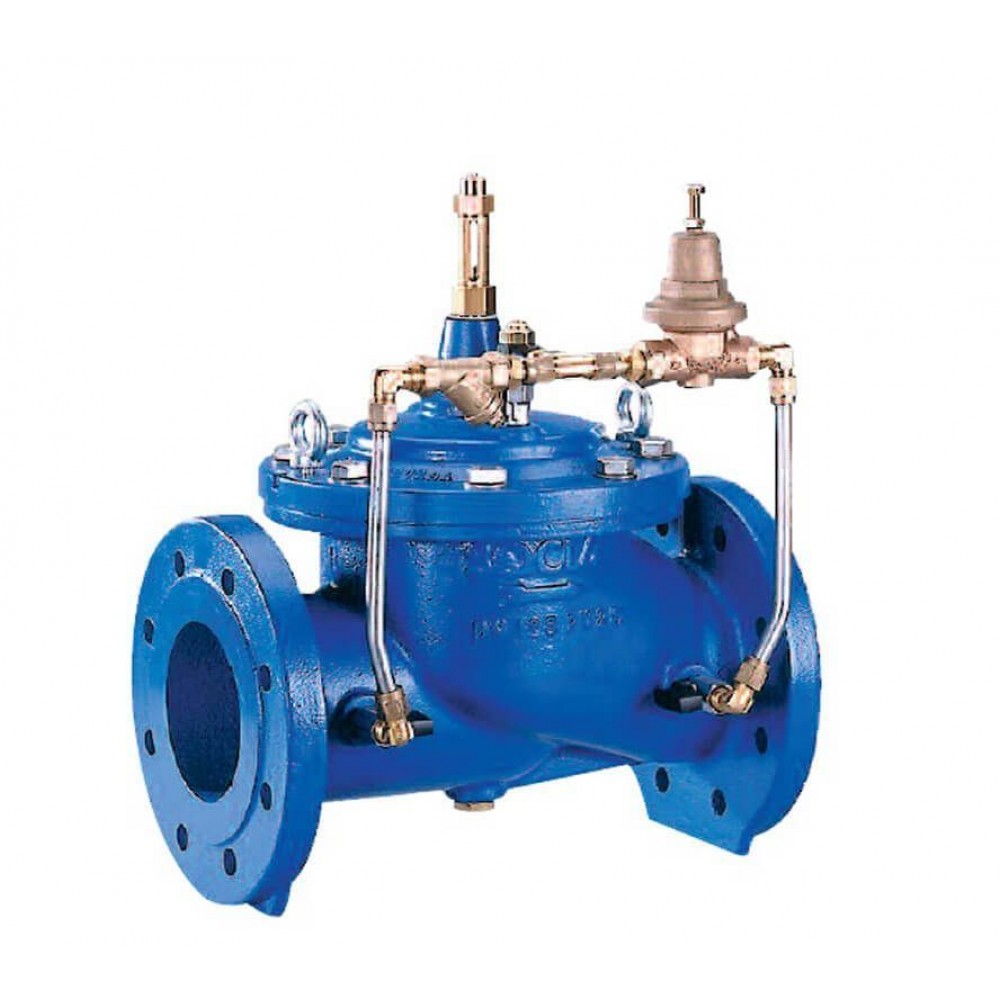

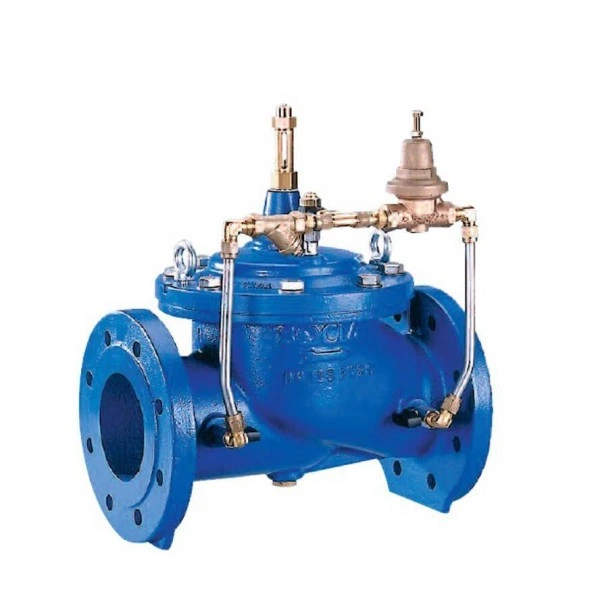

DANFOSS (RIDAN) C101 Клапан рег. Ду65 Ру16/25 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10106N (ДАНФОСС)

На складе Артикул: 149B10106N

Цена по запросу

Характеристики

A, мм290	B, мм352	C, мм257
D, мм200	E, мм185	F, мм24
H (высота пилотного контура), мм470	Kv, м^3/ч57,75	Z (ширина пилотного контура), мм254

Все характеристики

Описание DANFOSS (RIDAN) C101 Клапан рег. Ду65 Ру16/25 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10106N (ДАНФОСС)

Номинальный диаметр (DN), мм	65
Номинальное давление (PN), бар	25
Рабочая среда	Вода
Масса, кг, не более	21
Температура окружающей среды, °С	от +1 до +40
Температура рабочей среды, °С	от +1 до +90
Тип присоединения к трубопроводу	Фланцевый
Монтажное положение	Клапан предназначен для установки на горизонтальном трубопроводе
Kv, м^3/ч	57,75
A, мм	290
B, мм	352
C, мм	257
D, мм	200
H (высота пилотного контура), мм	470
Z (ширина пилотного контура), мм	254
отв. 9, дюймы	3/8
отв. 10, дюймы	1/4
Комплектность	В комплект поставки входит:- клапан в сборе с пилотным контуром;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
Минимальный расход через клапан, м³/ч	0,855
Максимальный расход через клапан, м³/ч	54
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов регулирующих типа С101 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа С101 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Клапан регулирующий тип С101 (далее – клапан ) предназначен для регулирования и поддержания давления “после себя“ на постоянной установленной величине независимо от колебаний давления и расхода.Область применения:- снижение давление от источника, расположенного на высоте, от которого вода поступает за счет гравитации;- снижение давления в трубопроводе до заданного значения в пределах выбранного диапазона;- снижение рабочего давления после насоса при слишком большом напоре;- используется в системах ирригации.Не предназначен для применения в установках водяного и пенного пожаротушения автоматических.Пример применения клапана регулирующего типа C101.A – основной клапан;1 – отсечной клапан обводного трубопровода (обводной трубопровод рекомендуется)2а; 2б – отсечные клапаны основного трубопровода (обязательно)3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен)4– автоматический воздухоотводчик (рекомендуется)Выбор клапана С101Для правильного выбора типоразмера клапана и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора клапана слишком большого (или слишком малого) размера, приводятся следующие данные:1. При работе клапана в зоне с широким диапазоном переменного расхода жидкости рекомендуется использовать парную (параллельную) установку клапанов.2. Максимальные значения расхода рабочей среды были рассчитаны при скорости воды 4,5 м/с.Потери давления при проходе рабочей среды через клапан могут быть определены по диаграмме:Диаграмма потерь давления в полностью открытом клапанеили рассчитаны по формуле:Диаграмма зависимости коэффициента пропускной способности K от степени открытия клапана
E, мм	185
F, мм	24

Технические характеристики DANFOSS (RIDAN) C101 Клапан рег. Ду65 Ру16/25 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10106N (ДАНФОСС)

Основные характеристики

A, мм	290
B, мм	352
C, мм	257
D, мм	200
E, мм	185
F, мм	24
H (высота пилотного контура), мм	470
Kv, м^3/ч	57,75
Z (ширина пилотного контура), мм	254
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
Максимальный расход через клапан, м³/ч	54
Масса, кг, не более	21
Минимальный расход через клапан, м³/ч	0,855
Монтажное положение	Клапан предназначен для установки на горизонтальном трубопроводе
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	65
отв. 10, дюймы	1/4
отв. 9, дюймы	3/8
Рабочая среда	Вода
Температура окружающей среды, °С	от +1 до +40
Температура рабочей среды, °С	от +1 до +90
Тип присоединения к трубопроводу	Фланцевый
