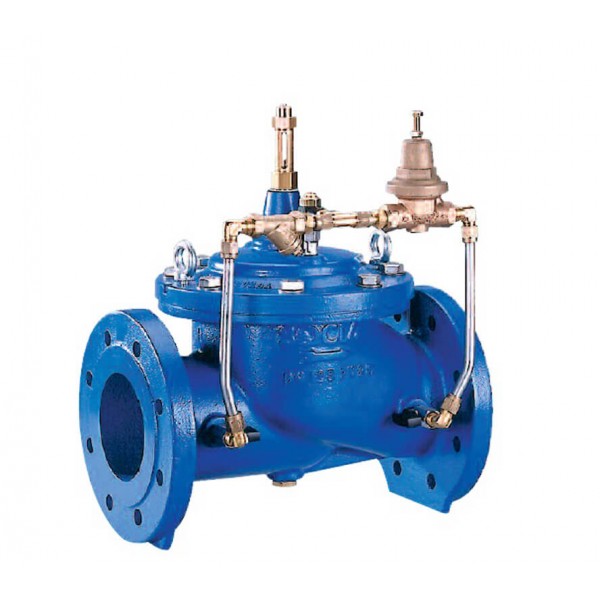

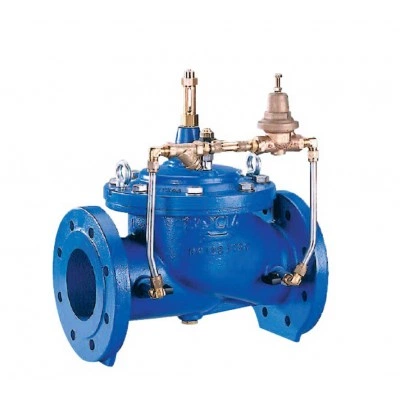

DANFOSS (RIDAN) C101 Клапан рег. Ду300 Ру10 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10116N (ДАНФОСС)
Характеристики
| A, мм850 | B, мм975 | C, мм730 |
| D, мм680 | E, мм486 | F, мм27 |
| H (высота пилотного контура), мм1100 | Kv, м^3/ч1224 | Z (ширина пилотного контура), мм254 |
Оптовая цена?
Описание DANFOSS (RIDAN) C101 Клапан рег. Ду300 Ру10 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10116N (ДАНФОСС)
| Номинальный диаметр (DN), мм | 300 |
| Номинальное давление (PN), бар | 10 |
| Рабочая среда | Вода |
| Масса, кг, не более | 328 |
| Температура окружающей среды, °С | от +1 до +40 |
| Температура рабочей среды, °С | от +1 до +90 |
| Тип присоединения к трубопроводу | Фланцевый |
| Монтажное положение | Клапан предназначен для установки на горизонтальном трубопроводе |
| Kv, м^3/ч | 1224 |
| A, мм | 850 |
| B, мм | 975 |
| C, мм | 730 |
| D, мм | 680 |
| H (высота пилотного контура), мм | 1100 |
| Z (ширина пилотного контура), мм | 254 |
| отв. 9, дюймы | 1/2 |
| отв. 10, дюймы | 1/2 |
| Комплектность | В комплект поставки входит:- клапан в сборе с пилотным контуром;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) |
| Минимальный расход через клапан, м³/ч | 40,9 |
| Максимальный расход через клапан, м³/ч | 1145 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов регулирующих типа С101 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа С101 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Клапан регулирующий тип С101 (далее – клапан ) предназначен для регулирования и поддержания давления “после себя“ на постоянной установленной величине независимо от колебаний давления и расхода.Область применения:- снижение давление от источника, расположенного на высоте, от которого вода поступает за счет гравитации;- снижение давления в трубопроводе до заданного значения в пределах выбранного диапазона;- снижение рабочего давления после насоса при слишком большом напоре;- используется в системах ирригации.Не предназначен для применения в установках водяного и пенного пожаротушения автоматических.Пример применения клапана регулирующего типа C101.A – основной клапан;1 – отсечной клапан обводного трубопровода (обводной трубопровод рекомендуется)2а; 2б – отсечные клапаны основного трубопровода (обязательно)3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен)4– автоматический воздухоотводчик (рекомендуется)Выбор клапана С101Для правильного выбора типоразмера клапана и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора клапана слишком большого (или слишком малого) размера, приводятся следующие данные:1. При работе клапана в зоне с широким диапазоном переменного расхода жидкости рекомендуется использовать парную (параллельную) установку клапанов.2. Максимальные значения расхода рабочей среды были рассчитаны при скорости воды 4,5 м/с.Потери давления при проходе рабочей среды через клапан могут быть определены по диаграмме:Диаграмма потерь давления в полностью открытом клапанеили рассчитаны по формуле:Диаграмма зависимости коэффициента пропускной способности K от степени открытия клапана |
| E, мм | 486 |
| F, мм | 27 |
Технические характеристики DANFOSS (RIDAN) C101 Клапан рег. Ду300 Ру10 в сборе с пил/конт и пил/кл, для уст на гориз тр-де; Фл.;Корп-GGG40 - 149B10116N (ДАНФОСС)
Основные характеристики
| A, мм | 850 |
|---|---|
| B, мм | 975 |
| C, мм | 730 |
| D, мм | 680 |
| E, мм | 486 |
| F, мм | 27 |
| H (высота пилотного контура), мм | 1100 |
| Kv, м^3/ч | 1224 |
| Z (ширина пилотного контура), мм | 254 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) |
| Максимальный расход через клапан, м³/ч | 1145 |
| Масса, кг, не более | 328 |
| Минимальный расход через клапан, м³/ч | 40,9 |
| Монтажное положение | Клапан предназначен для установки на горизонтальном трубопроводе |
| Номинальное давление (PN), бар | 10 |
| Номинальный диаметр (DN), мм | 300 |
| отв. 10, дюймы | 1/2 |
| отв. 9, дюймы | 1/2 |
| Рабочая среда | Вода |
| Температура окружающей среды, °С | от +1 до +40 |
| Температура рабочей среды, °С | от +1 до +90 |
| Тип присоединения к трубопроводу | Фланцевый |
