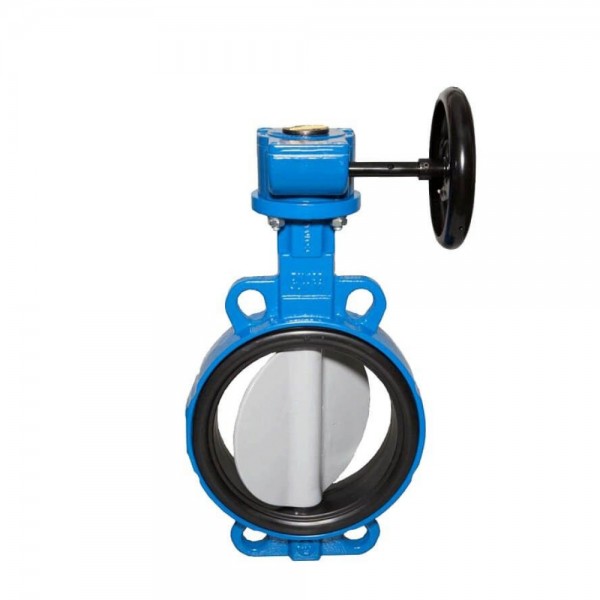

DANFOSS (RIDAN) SYLAX затвор дисковый Ду32/40 Ру16; корп. GG25 с центр. проуш.; диск AISI; упл. EPDM; с ред. - 149G079008 (ДАНФОСС)

На складе Артикул: 149G079008

Цена по запросу

Характеристики

A, мм57	B, мм219,5	C, мм120
D, мм33	D1, мм31	D2, мм6,5
Верхний антифрикционный подшипникОцинкованная сталь + тефлон	ВтулкаIXEF	Герметичность затвора (объем протечки / класс герметичности)ГОСТ 9544-2015 Класс А

Все характеристики

Описание DANFOSS (RIDAN) SYLAX затвор дисковый Ду32/40 Ру16; корп. GG25 с центр. проуш.; диск AISI; упл. EPDM; с ред. - 149G079008 (ДАНФОСС)

Исполнение	с редуктором
Номинальный диаметр (DN), мм	32/40
Номинальное давление (PN), бар	16
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +130
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Тип присоединения к трубопроводу	Центрирующие проушины
Масса, кг, не более	4,7
Крутящий момент, Н*м	10
Обозначение фланца по ISO 5211	F05
Размер квадрата шпинделя, мм	11
Корпус	Серый чугун GG25
Втулка	IXEF
Шильдик	Алюминий или металлизированная пленка
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Кольцевое уплотнение	Нитрил
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC75
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
A, мм	57
B, мм	219,5
C, мм	120
D, мм	33
Диаметр E, мм	125
D1, мм	31
D2, мм	6,5
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа SYLAX техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов типа SYLAX при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с ручным редуктором;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа SYLAX предназначены для перекрытия или дросселирования перемещаемой по трубопроводам среды. Затворы снабжены механическим ручным редуктором. Применяются в системах теплоснабжения, водоснабжения, холодоснабжения и в промышленности. Затворы не являются средством обеспечения пожарной безопасности.Затвор не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.

Технические характеристики DANFOSS (RIDAN) SYLAX затвор дисковый Ду32/40 Ру16; корп. GG25 с центр. проуш.; диск AISI; упл. EPDM; с ред. - 149G079008 (ДАНФОСС)

Основные характеристики

A, мм	57
B, мм	219,5
C, мм	120
D, мм	33
D1, мм	31
D2, мм	6,5
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Втулка	IXEF
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Диаметр E, мм	125
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Исполнение	с редуктором
Кольцевое уплотнение	Нитрил
Корпус	Серый чугун GG25
Крутящий момент, Н*м	10
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	4,7
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	32/40
Обозначение фланца по ISO 5211	F05
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Размер квадрата шпинделя, мм	11
Седловое уплотнение	EPDM
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC75
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +130
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Шток	Сталь ASTM 420
