DANFOSS (RIDAN) Connect, Щит диспетчеризации Connect, Щит диспетчеризации, ПО системы АИИС «Comfort Contour» (пр. класс 0878811897) - 187B4001 (ДАНФОСС)
Характеристики
| Вид внутреннего разделения (по ГОСТ P 51321.1)1 | Вид системы заземленияTN-S | Количество Ethernet портов1 |
| Количество GSM модемов1 | Количество портов интерфейса RS-2323 | Количество портов интерфейса RS-4851 |
| Масса, кг10 | Материалметалл | Номинальная частота, Гц50 |
Оптовая цена?
Описание DANFOSS (RIDAN) Connect, Щит диспетчеризации Connect, Щит диспетчеризации, ПО системы АИИС «Comfort Contour» (пр. класс 0878811897) - 187B4001 (ДАНФОСС)
| Рабочая температура окружающей среды, °С | 0-55 |
| Потребляемая мощность, Вт | 4,5 |
| Потребляемый ток, А | 10 |
| Температура хранения, °С | от 0 до + 55 |
| Температура транспортирования, °C | от -40 до + 55 |
| Масса, кг | 10 |
| Степень защиты корпуса | IP 54 |
| Условия эксплуатации | УХЛ4 |
| Размер шкафа ШхВ | 300х400 |
| Материал | металл |
| Электрическое соединение | клеммное |
| Вид системы заземления | TN-S |
| Номинальный ток каждой главной цепи | указан в прилагаемом к шкафу проекте |
| Устойчивость к токам короткого замыкания | указан в прилагаемом к шкафу проекте |
| Степень загрязнения (по ГОСТ P 51321.1) | 2 |
| Вид внутреннего разделения (по ГОСТ P 51321.1) | 1 |
| Тип электрических соединений функциональных блоков | указан в прилагаемом к шкафу проекте |
| Условия окружающей среды (по ГОСТ P 51321.1) | группа В |
| Количество портов интерфейса RS-485 | 1 |
| Количество портов интерфейса RS-232 | 3 |
| Количество GSM модемов | 1 |
| Количество Ethernet портов | 1 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение вспомогательных цепей, В | 220 |
| Номинальное рабочее напряжение, В | 220 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие шкафов диспетчеризации типа ШД модели Connect техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы шкафов диспетчеризации типа ШД модели Connect при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | В комплект поставки входит:- шкафов диспетчеризации типа ШД модели Connect;- электрическая принципиальная схема;- GSM антенна;- паспорт;- руководство по эксплуатации- диск с программным обеспечением системы диспетчеризации АИИС «Comfort Contour». |

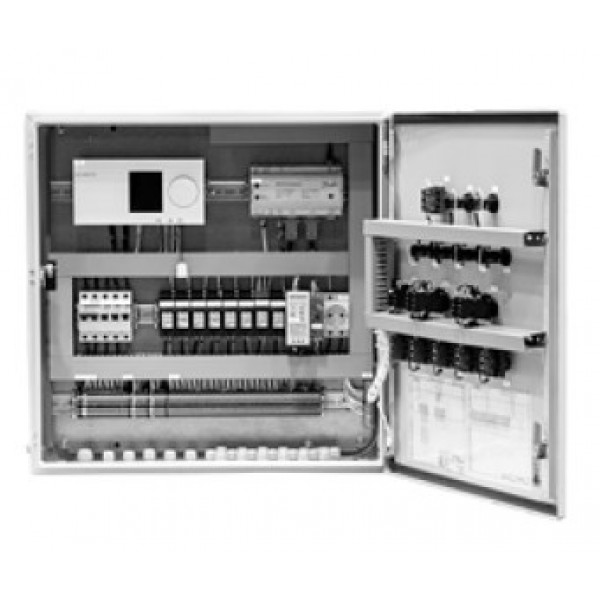

| Назначение изделия | Рис.1 Шкаф диспетчеризации типа ШД модели ConnectШкаф диспетчеризации типа ШД модели Connect (рис 1) предназначен для диспетчеризации индивидуально тепловых пунктов оснащённых электронными регуляторами ECL Comfort 210/310 и тепловычислителями.Шкаф диспетчеризации типа ШД модели Connect обеспечивает получение по интерфейсам RS-485 и RS-232 коммерческой и технической информации от приборов учета энергоресурсов, теплорегуляторов и прочего инженерного оборудования здания, дальнейшую передачу данных в систему диспетчеризации по сетям Ethernet или по мобильной связи GSM GPRS.Рис.2 Шкаф диспетчеризации типа ШД модели ConnectВключает в себя:Автоматы защиты, клеммные соединения.Контроллер ECA Connect для сбора и передачи данных.Электрическую принципиальную схемуGSM антеннупаспорт |
Технические характеристики DANFOSS (RIDAN) Connect, Щит диспетчеризации Connect, Щит диспетчеризации, ПО системы АИИС «Comfort Contour» (пр. класс 0878811897) - 187B4001 (ДАНФОСС)
Основные характеристики
| Вид внутреннего разделения (по ГОСТ P 51321.1) | 1 |
|---|---|
| Вид системы заземления | TN-S |
| Количество Ethernet портов | 1 |
| Количество GSM модемов | 1 |
| Количество портов интерфейса RS-232 | 3 |
| Количество портов интерфейса RS-485 | 1 |
| Масса, кг | 10 |
| Материал | металл |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение вспомогательных цепей, В | 220 |
| Номинальное рабочее напряжение, В | 220 |
| Номинальный ток каждой главной цепи | указан в прилагаемом к шкафу проекте |
| Потребляемая мощность, Вт | 4,5 |
| Потребляемый ток, А | 10 |
| Рабочая температура окружающей среды, °С | 0-55 |
| Размер шкафа ШхВ | 300х400 |
| Степень загрязнения (по ГОСТ P 51321.1) | 2 |
| Степень защиты корпуса | IP 54 |
| Температура транспортирования, °C | от -40 до + 55 |
| Температура хранения, °С | от 0 до + 55 |
| Тип электрических соединений функциональных блоков | указан в прилагаемом к шкафу проекте |
| Условия окружающей среды (по ГОСТ P 51321.1) | группа В |
| Условия эксплуатации | УХЛ4 |
| Устойчивость к токам короткого замыкания | указан в прилагаемом к шкафу проекте |
| Электрическое соединение | клеммное |
