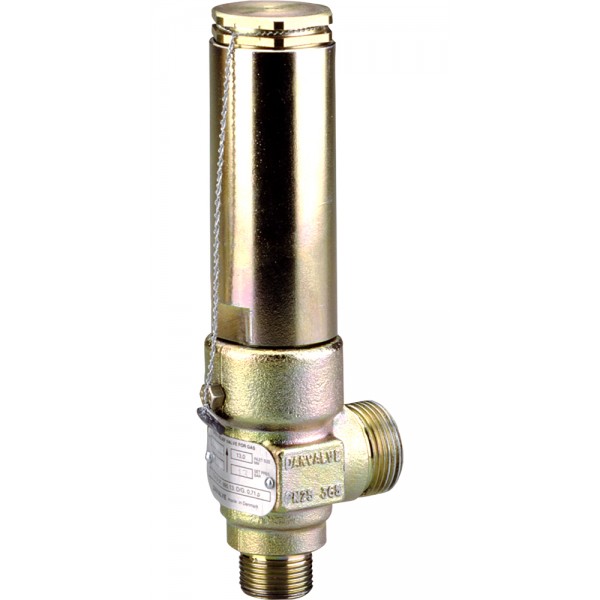

DANFOSS (RIDAN) SFV 20 T 321 Клапан предохранительный - 2416+162

Name: DANFOSS (RIDAN) SFV 20 T 321 Клапан предохранительный - 2416+162
Brand: DANFOSS
SKU: 2416+162
Price: 44192 RUB
Availability: InStock

44 192 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов типа SFV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входят:·предохранительный клапан {{field:Модификация}} с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны предохранительные типа SFV, {{field:Модификация}} (далее - клапаны типа SFV) – это стандартные, зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны SFV используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Проходное отверстие клапана надёжно перекрывается с помощью пружины и появление протечки хладагента через клапан исключено.Клапаны SFV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, EN 10213-32Седло клапанНержавеющая стальX10CrNiS189, 174403Уплотнительная шайбаАлюминий4Крышка клапанаСтальSt. 37.2, 16526ШпиндельНержавеющая стальX10CrNiS189, 1744010Клапанный конусСталь11УплотнениеХлоропрен (Неопрен)15Уплотнительная шайбаАлюминий17ПружинаКласс «С» (пружинная сталь)23Уплотнительная шайбаАлюминий24ЗаглушкаСталь9S Mn28, 165125ШильдикАлюминий
Номинальный диаметр (DN), мм	20/25
Номинальное давление (PN), бар	25
Температура рабочей среды, °С	от –30°С до +100°С
L, мм	60
Температура окружающей среды, °С	от –40°С до +55°С
A, мм	55
B, мм	270
k, мм	85
C, мм	40
N, мм	300
E, мм	90
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
ØD, мм	60
Тип присоединения к трубопроводу на входе	наружная резьба G 1¼ (ISO 228/1)
Тип присоединения к трубопроводу на выходе	наружная резьба G 1½ (ISO 228/1)
Давление настройки (уставки) Pн, бар	21
Давление полного открытия, бар	1,1·Pн
Давление закрытия, бар	0,9·Pн
Давление испытания, бар	43
Диаметр проходного сечения, мм	18
Площадь проходного сечения, мм2	254
Коэффициент расхода для газа, не менее	0,54
Масса клапана SFV без фланцев, кг	4,2
Масса SFV + фланцы кг	6

Технические характеристики 2416+162

Основные характеристики

A, мм: 55
B, мм: 270
C, мм: 40
E, мм: 90
k, мм: 85
L, мм: 60
N, мм: 300
ØD, мм: 60
Давление закрытия, бар: 0,9·Pн
Давление испытания, бар: 43
Давление настройки (уставки) Pн, бар: 21
Давление полного открытия, бар: 1,1·Pн

Диаметр проходного сечения, мм: 18
Коэффициент расхода для газа, не менее: 0,54
Масса SFV + фланцы кг: 6
Масса клапана SFV без фланцев, кг: 4,2
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 20/25
Площадь проходного сечения, мм2: 254
Температура окружающей среды, °С: от –40°С до +55°С
Температура рабочей среды, °С: от –30°С до +100°С
Тип присоединения к трубопроводу на входе: наружная резьба G 1¼ (ISO 228/1)
Тип присоединения к трубопроводу на выходе: наружная резьба G 1½ (ISO 228/1)
Хладагенты: ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
