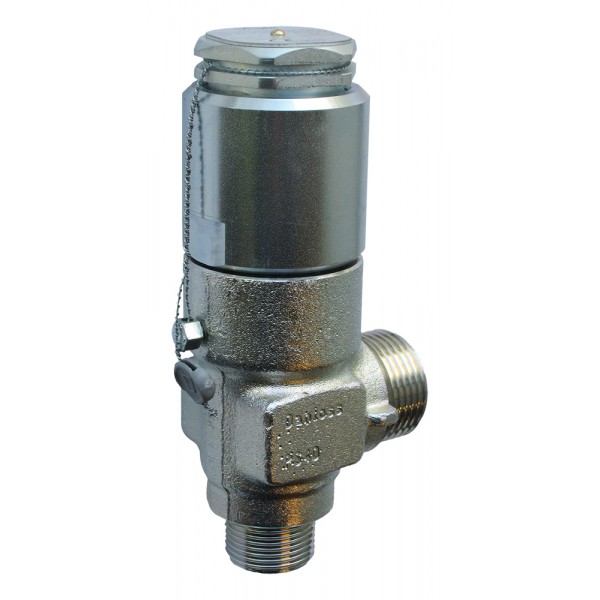

DANFOSS (RIDAN) BSV 8 T 211 Клапан предохранительный - 2416+309 (ДАНФОСС)

Нет в наличии Артикул: 2416+309

41 432 ₽

Характеристики

A, мм45	AF, мм46	B, мм150
C, мм32	ØD, мм50	Давление закрытия, бар0,9·Pн
Давление испытания, бар43	Давление настройки (уставки) Pн, бар11	Давление полного открытия, бар1,1·Pн

Все характеристики

Описание DANFOSS (RIDAN) BSV 8 T 211 Клапан предохранительный - 2416+309 (ДАНФОСС)

Номинальное давление (PN), бар	25
C, мм	32
Масса, кг	1,5
ØD, мм	50
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
Давление полного открытия, бар	1,1·Pн
Давление закрытия, бар	0,9·Pн
B, мм	150
A, мм	45
Номинальный диаметр (DN), мм	20/25
AF, мм	46
Давление испытания, бар	43
Диаметр проходного сечения, мм	8
Площадь проходного сечения, мм2	50
Коэффициент расхода для газа, не менее	0,46
Температура рабочей среды при использовании в качестве внешнего предохранительного клапана, °С	от –30°С до +100°С
Температура рабочей среды при использовании в качестве пилотного клапана, °С	от –50°С до +100°С
Давление настройки (уставки) Pн, бар	11
Комплектность	В комплект поставки входят:·предохранительный клапан {{field:Модификация}} с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Тип присоединения к трубопроводу на входе	наружная резьба G 3/4"
Тип присоединения к трубопроводу на выходе	наружная резьба G 1"
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов предохранительных типа BSV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов предохранительных типа BSV составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов предохранительных типа BSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.9. Сведения о периодической проверке
Назначение изделия	2.1 НазначениеКлапаны предохранительные типа BSV, {{field:Модификация}} (далее - клапаны BSV) — это независящие от противодавления стандартные предохранительные клапаны, предназначенные для защиты небольших компонентов системы охлаждения от слишком большого давления и для работы в качестве управляющих клапанов для внутренних клапанов предохранительных типа POV.Клапаны BSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.Не предназначены для контакта с питьевой водой в системах хозяйственно- питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов

Технические характеристики DANFOSS (RIDAN) BSV 8 T 211 Клапан предохранительный - 2416+309 (ДАНФОСС)

Основные характеристики

A, мм	45
AF, мм	46
B, мм	150
C, мм	32
ØD, мм	50
Давление закрытия, бар	0,9·Pн
Давление испытания, бар	43
Давление настройки (уставки) Pн, бар	11
Давление полного открытия, бар	1,1·Pн
Диаметр проходного сечения, мм	8
Коэффициент расхода для газа, не менее	0,46
Масса, кг	1,5
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	20/25
Площадь проходного сечения, мм2	50
Температура рабочей среды при использовании в качестве внешнего п	от –30°С до +100°С
Температура рабочей среды при использовании в качестве пилотного	от –50°С до +100°С
Тип присоединения к трубопроводу на входе	наружная резьба G 3/4
Тип присоединения к трубопроводу на выходе	наружная резьба G 1
Хладагенты	ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)
