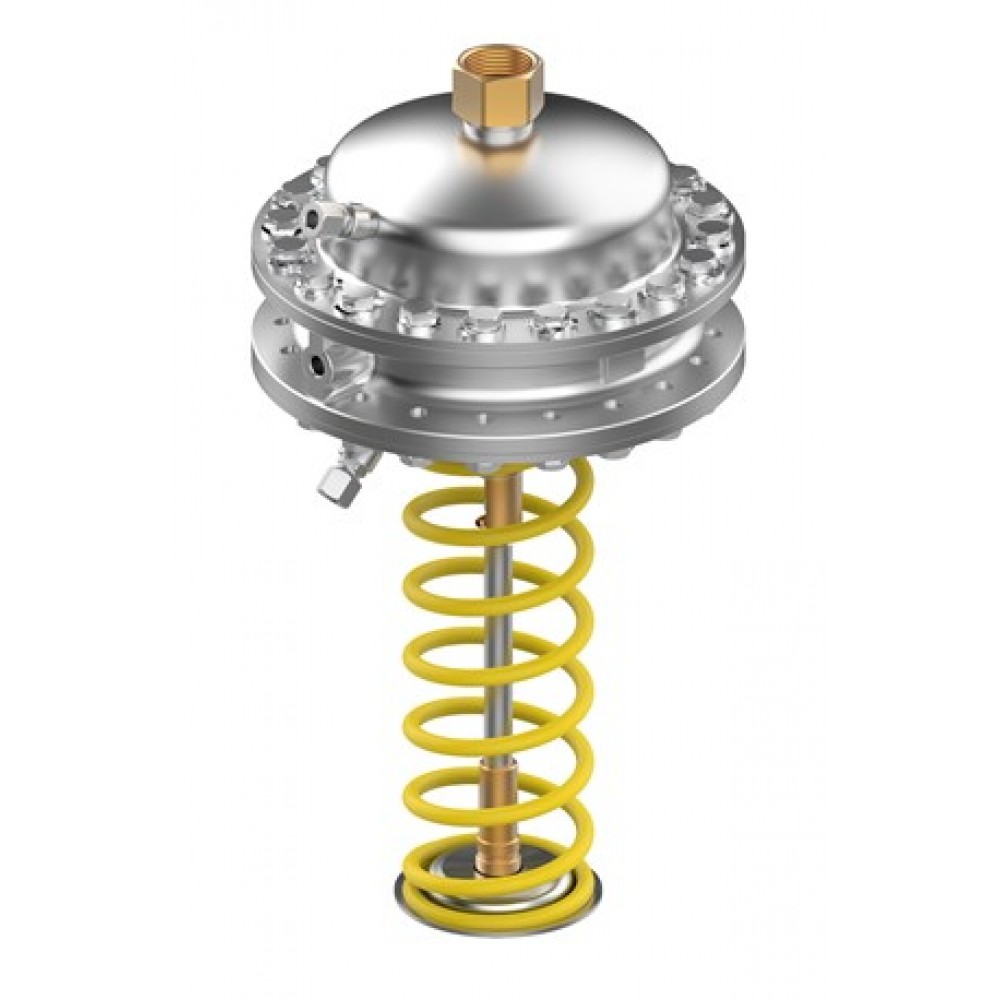

DANFOSS (RIDAN) AFPQ 0,1-0,7/0,5 Блок регулирующий - 003G1030

Name: DANFOSS (RIDAN) AFPQ 0,1-0,7/0,5 Блок регулирующий - 003G1030
Brand: DANFOSS
SKU: 003G1030

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Условное давление датчика (PN), погружная гильза, бар	40
Регулирующая диафрагма	EPDM с волоконным армированием
Рабочая среда	см. характеристики регулирующего клапана
Цвет пружины	желтый
Номинальный диаметр (DN), мм	15-250
Площадь регулирующей диафрагмы, см2	250
H, мм	520
Вид регулирующего клапана	VFQ2 DN=15-250
Корпус регулирующего блока	Оцинкованная сталь с покрытием (мат. № 1.0338)
Масса, кг, не более	34
A, мм	257
Назначение изделия	Блок регулирующий типа AFPQ является управляющим элементом составного гидравлического регулятора прямого действия. Блок регулирующий типа AFPQ совместно с клапаном типа VFQ 2 представляет регулятор автоматического типа AFPQ/VFQ 2
Импульсная трубка	Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
Охладитель импульса давления	Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C
Диапазон регулируемого давления ΔPрег., бар	0,1–0,7
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие блока регулирующего типа AFPQ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения блока регулирующего типа AFPQ составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы блока регулирующего типа AFPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- блок регулирующий типа AFPQ;- инструкция по монтажу и эксплуатации.
Перепад давлений на дросселе ΔPдр., бар	0,5

Технические характеристики 003G1030

Основные характеристики

A, мм: 257
H, мм: 520
Вид регулирующего клапана: VFQ2 DN=15-250
Диапазон регулируемого давления ΔPрег., бар: 0,1–0,7
Импульсная трубка: Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус регулирующего блока: Оцинкованная сталь с покрытием (мат. № 1.0338)
Масса, кг, не более: 34

Номинальный диаметр (DN), мм: 15-250
Охладитель импульса давления: Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C
Перепад давлений на дросселе ΔPдр., бар: 0,5
Площадь регулирующей диафрагмы, см2: 250
Рабочая среда: см. характеристики регулирующего клапана
Регулирующая диафрагма: EPDM с волоконным армированием
Условное давление датчика (PN), погружная гильза, бар: 40
Цвет пружины: желтый
