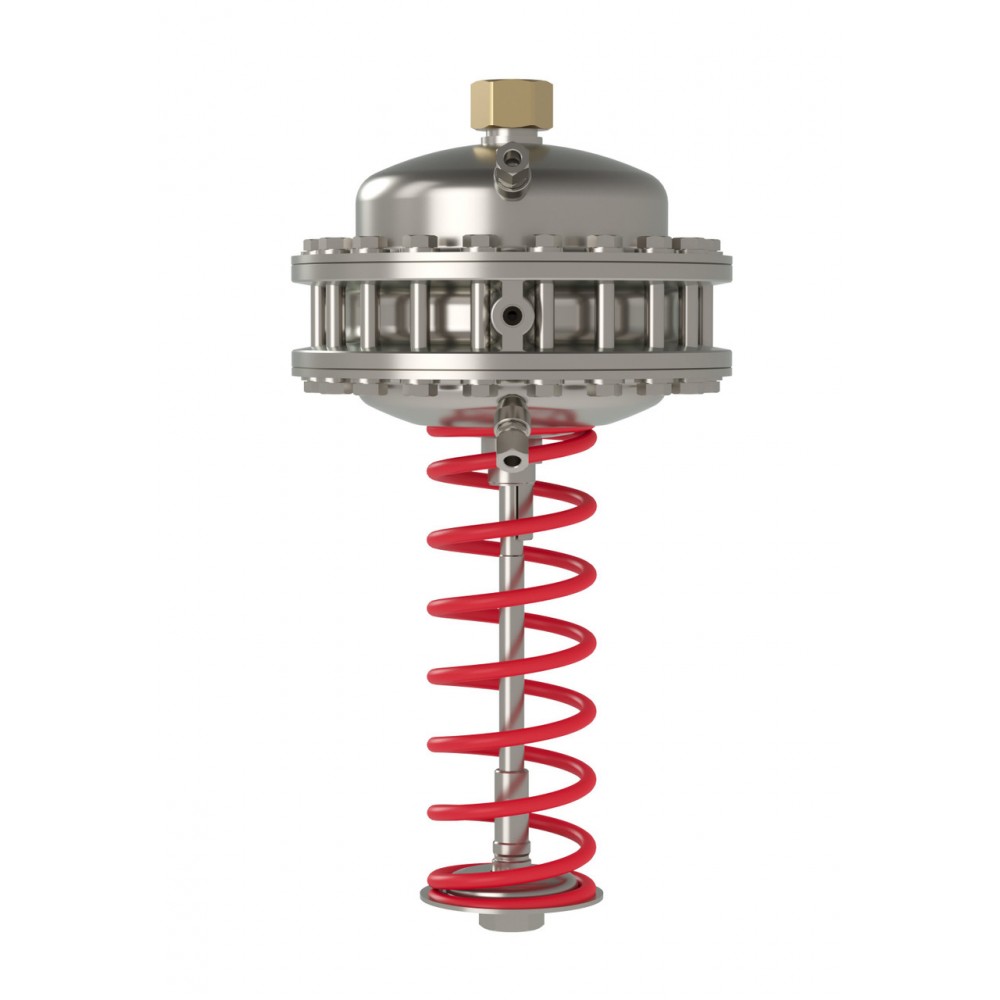

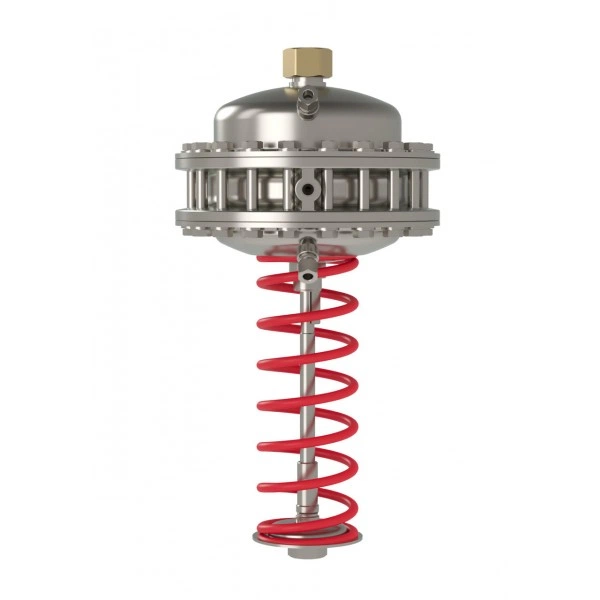

DANFOSS (RIDAN) Регулирующий блок - 003G1034 (ДАНФОСС)

На складе Артикул: 003G1034

Цена по запросу

Характеристики

A, мм257	H, мм520	Вид регулирующего клапанаVFQ2 DN=15-250
Диапазон регулируемого давления ΔPрег., бар0,1–0,7	Импульсная трубкаНержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228	Климатическое исполнениеКатегория 3 по ГОСТ 15150-69
Корпус регулирующего блокаОцинкованная сталь с покрытием (мат. № 1.0338)	Масса, кг, не более34	Номинальный диаметр (DN), мм15-250

Все характеристики

Описание DANFOSS (RIDAN) Регулирующий блок - 003G1034 (ДАНФОСС)

Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Условное давление датчика (PN), погружная гильза, бар	40
Регулирующая диафрагма	EPDM с волоконным армированием
Рабочая среда	см. характеристики регулирующего клапана
Цвет пружины	желтый
Номинальный диаметр (DN), мм	15-250
Площадь регулирующей диафрагмы, см2	250
H, мм	520
Вид регулирующего клапана	VFQ2 DN=15-250
Корпус регулирующего блока	Оцинкованная сталь с покрытием (мат. № 1.0338)
Масса, кг, не более	34
A, мм	257
Охладитель импульса давления	Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C
Импульсная трубка	Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
Диапазон регулируемого давления ΔPрег., бар	0,1–0,7
Перепад давлений на дросселе ΔPдр., бар	0,5
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие блока регулирующего типа AFPQ 4 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения блока регулирующего типа AFPQ 4 составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы блока регулирующего типа AFPQ 4 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- блок регулирующий типа AFPQ 4;- инструкция по монтажу и эксплуатации.
Назначение изделия	Блок регулирующий типа AFPQ 4 является управляющим элементом составного гидравлического регулятора прямого действия.Блок регулирующий типа AFPQ 4 совместно с клапаном типа VFQ 2 представляет регулятор автоматического типа AFPQ 4/VFQ 2

Технические характеристики DANFOSS (RIDAN) Регулирующий блок - 003G1034 (ДАНФОСС)

Основные характеристики

A, мм	257
H, мм	520
Вид регулирующего клапана	VFQ2 DN=15-250
Диапазон регулируемого давления ΔPрег., бар	0,1–0,7
Импульсная трубка	Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус регулирующего блока	Оцинкованная сталь с покрытием (мат. № 1.0338)
Масса, кг, не более	34
Номинальный диаметр (DN), мм	15-250
Охладитель импульса давления	Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C
Перепад давлений на дросселе ΔPдр., бар	0,5
Площадь регулирующей диафрагмы, см2	250
Рабочая среда	см. характеристики регулирующего клапана
Регулирующая диафрагма	EPDM с волоконным армированием
Условное давление датчика (PN), погружная гильза, бар	40
Цвет пружины	желтый
