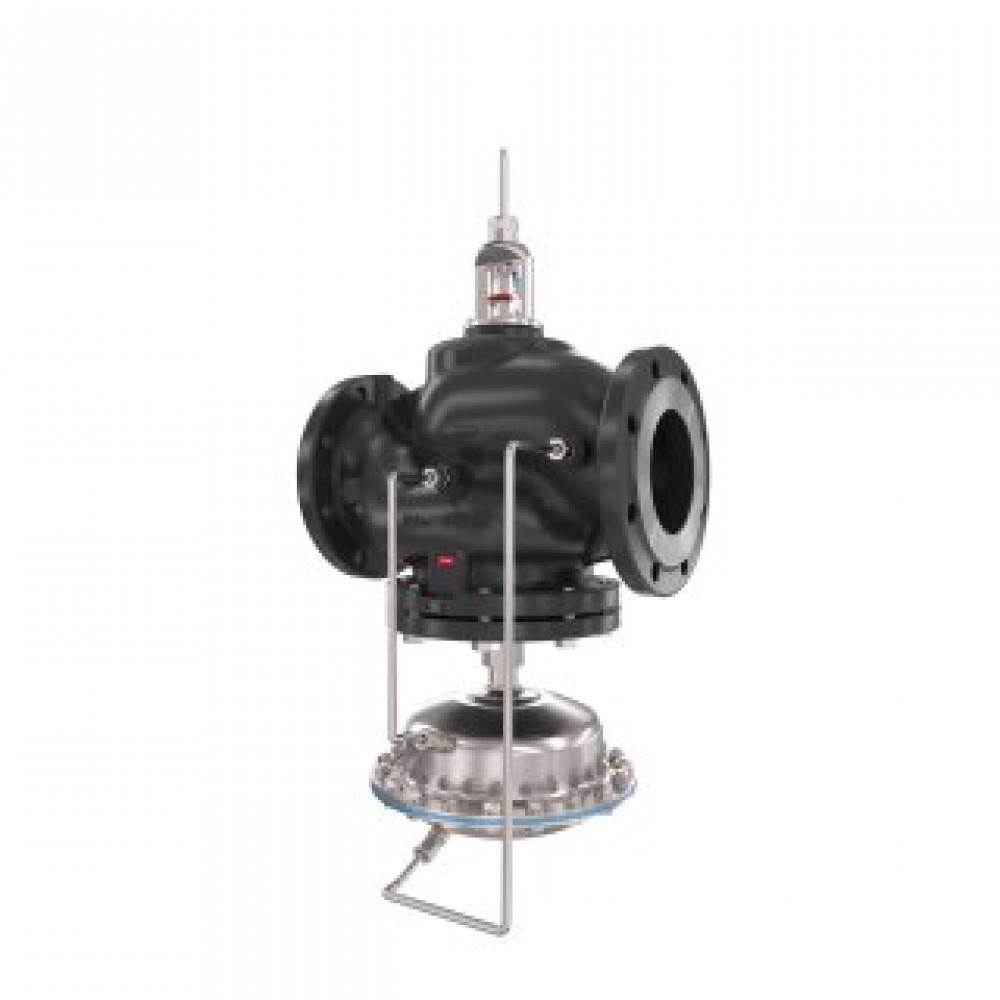

DANFOSS (RIDAN) AFQM 2 PN16 100/160 /0,2 фл.(пр. класс 0802708299) - 003G5504 (ДАНФОСС)
Характеристики
| H2, мм540 | H3, мм570 | H₁, мм390 |
| L, мм350 | PH средыМин. 7 , Макс 10 | Вес, кг91 |
| Вид привода или регулирующего блокаAME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56 | Герметичность затвора (объем протечки / класс герметичности)≤ 0,01 | Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров12,5 ÷ 63 |
Оптовая цена?
Описание DANFOSS (RIDAN) AFQM 2 PN16 100/160 /0,2 фл.(пр. класс 0802708299) - 003G5504 (ДАНФОСС)
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Номинальный диаметр (DN), мм | 100 |
| Уплотнение | EPDM |
| L, мм | 350 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Коэффициент начала кавитации | 0,35 |
| PH среды | Мин. 7 , Макс 10 |
| Диафрагма | EPDM |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 15 |
| Условное давление регулирующего блока, бар | 16 |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN EN 1092-2 |
| Динамический диапазон регулирования | > 1 : 25 |
| Пропускная способность Kvs, м³/ч | 160 |
| H₁, мм | 390 |
| H2, мм | 540 |
| Вес, кг | 91 |
| H3, мм | 570 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,01 |
| Вид привода или регулирующего блока | AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56 |
| Ход штока, мм | 25 |
| Корпус регулирующей диафрагмы | Сталь, мат. № 1.0345, цинковое покрытие |
| Импульсная трубка | Нержавеющая сталь, Ø10 х 0,8 мм |
| Характеристика регулирования | Комбинированная |
| Мин. перепад давлений на клапане ΔР, бар | минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 12,5 ÷ 63 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 160 |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана регулирующего типа AFQM2 техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего типа AFQM - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AFQM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входит:- клапан регулирующий AFQM2;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Назначение изделия | Назначение изделияКлапан регулирующий типа AFQM2 комбинированный седельный проходной с автоматическим ограничением расхода, является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 или 0,5 бар. Клапан регулирующий типа AFQM2используется с электроприводами AME 655, 658 SU(SD) при применении адаптеров. Клапан регулирующий типа AFQM2 имеет затвор, разгруженный по давлению. |
Технические характеристики DANFOSS (RIDAN) AFQM 2 PN16 100/160 /0,2 фл.(пр. класс 0802708299) - 003G5504 (ДАНФОСС)
Основные характеристики
| H2, мм | 540 |
|---|---|
| H3, мм | 570 |
| H₁, мм | 390 |
| L, мм | 350 |
| PH среды | Мин. 7 , Макс 10 |
| Вес, кг | 91 |
| Вид привода или регулирующего блока | AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,01 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров | 12,5 ÷ 63 |
| Диафрагма | EPDM |
| Динамический диапазон регулирования | > 1 : 25 |
| Импульсная трубка | Нержавеющая сталь, Ø10 х 0,8 мм |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус регулирующей диафрагмы | Сталь, мат. № 1.0345, цинковое покрытие |
| Коэффициент начала кавитации | 0,35 |
| Максимально допустимый перепад давлений, бар | 15 |
| Мин. перепад давлений на клапане ΔР, бар | минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 100 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 160 |
| Пропускная способность Kvs, м³/ч | 160 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN EN 1092-2 |
| Уплотнение | EPDM |
| Условное давление регулирующего блока, бар | 16 |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Характеристика регулирования | Комбинированная |
| Ход штока, мм | 25 |
