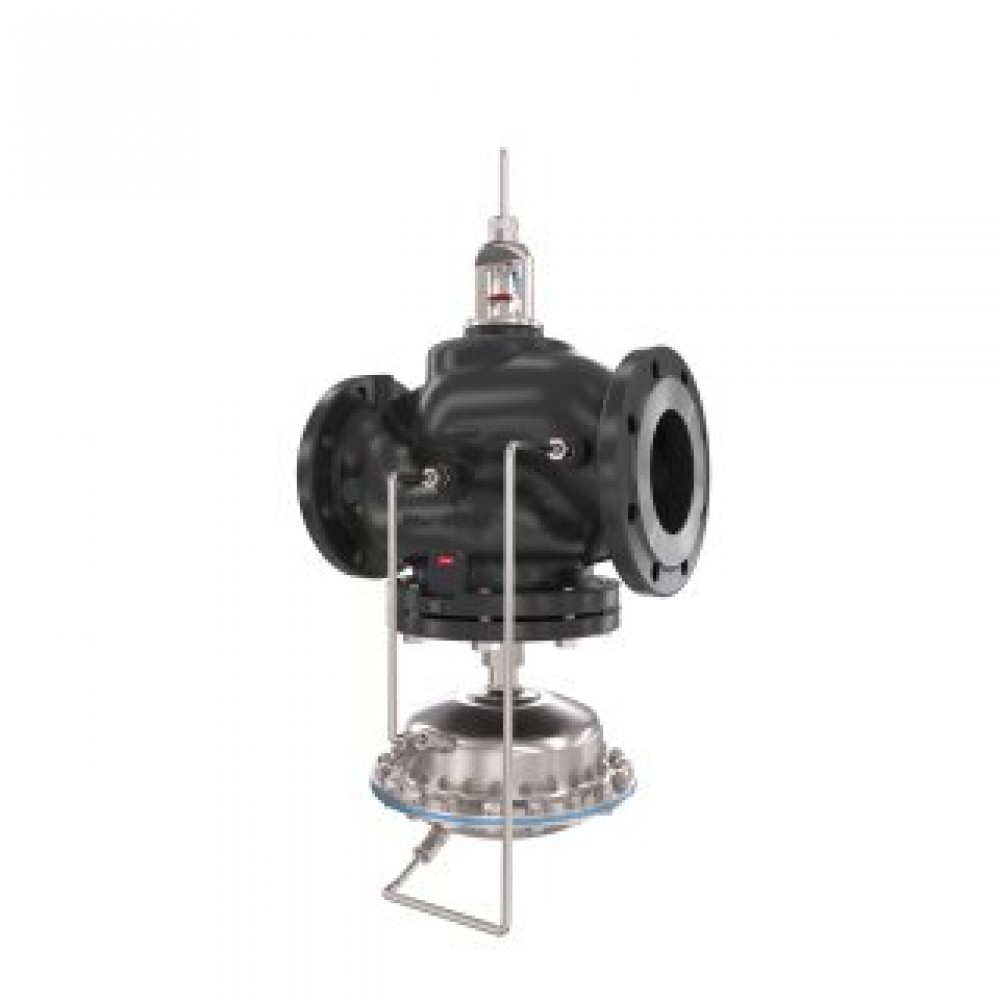

DANFOSS (RIDAN) AFQM 2 PN16 125/250 /0,5 фл.(пр. класс 0802708299) - 003G5507 (ДАНФОСС)

На складе Артикул: 003G5507

Цена по запросу

Характеристики

H2, мм575	H3, мм610	H₁, мм395
L, мм400	PH средыМин. 7 , Макс 10	Вес, кг115
Вид привода или регулирующего блокаAME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56	Герметичность затвора (объем протечки / класс герметичности)≤ 0,01	Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров30÷ 150

Все характеристики

Описание DANFOSS (RIDAN) AFQM 2 PN16 125/250 /0,5 фл.(пр. класс 0802708299) - 003G5507 (ДАНФОСС)

Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм	125
Уплотнение	EPDM
L, мм	400
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,3
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	15
Условное давление регулирующего блока, бар	16
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 25
Пропускная способность Kvs, м³/ч	250
H₁, мм	395
H2, мм	575
Вес, кг	115
H3, мм	610
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Ход штока, мм	32
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Характеристика регулирования	Комбинированная
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	30÷ 150
Площадь регулирующей диафрагмы регулирующего блока, см2	160
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана регулирующего типа AFQM2 техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего типа AFQM - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AFQM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий AFQM2;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапан регулирующий типа AFQM2 комбинированный седельный проходной с автоматическим ограничением расхода, является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 или 0,5 бар. Клапан регулирующий типа AFQM2используется с электроприводами AME 655, 658 SU(SD) при применении адаптеров. Клапан регулирующий типа AFQM2 имеет затвор, разгруженный по давлению.

Технические характеристики DANFOSS (RIDAN) AFQM 2 PN16 125/250 /0,5 фл.(пр. класс 0802708299) - 003G5507 (ДАНФОСС)

Основные характеристики

H2, мм	575
H3, мм	610
H₁, мм	395
L, мм	400
PH среды	Мин. 7 , Макс 10
Вес, кг	115
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров	30÷ 150
Диафрагма	EPDM
Динамический диапазон регулирования	> 1 : 25
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Коэффициент начала кавитации	0,3
Максимально допустимый перепад давлений, бар	15
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	125
Площадь регулирующей диафрагмы регулирующего блока, см2	160
Пропускная способность Kvs, м³/ч	250
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Уплотнение	EPDM
Условное давление регулирующего блока, бар	16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Комбинированная
Ход штока, мм	32
