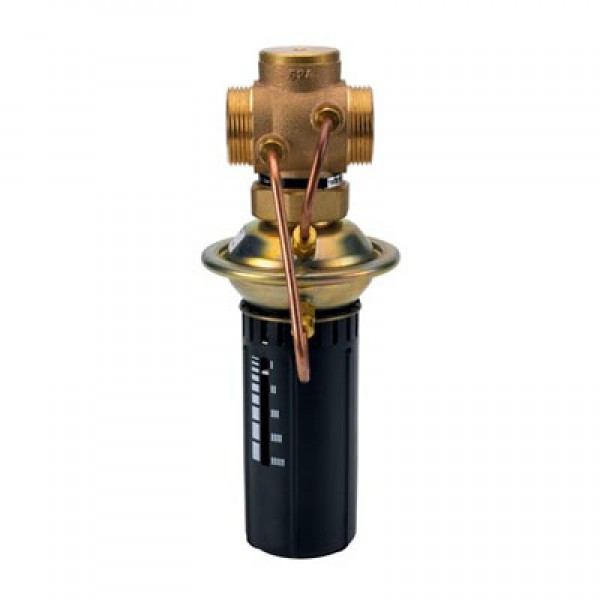

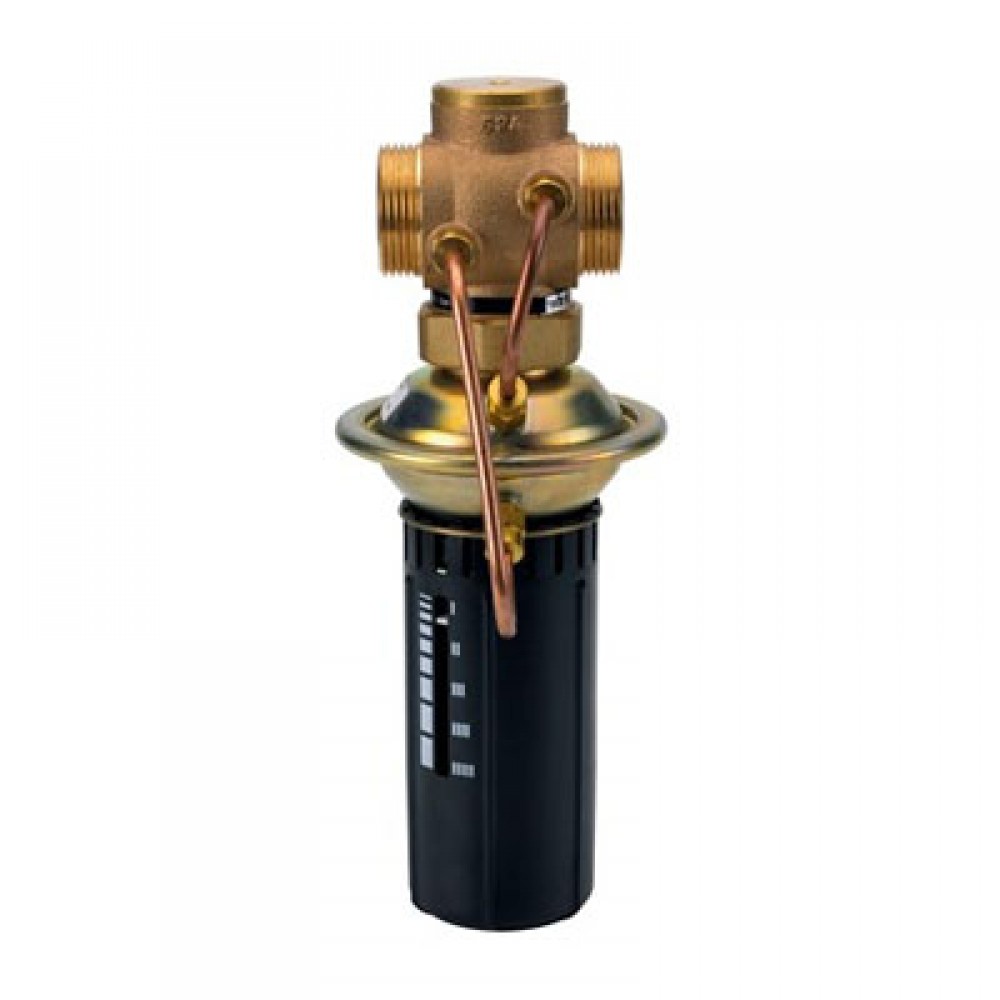

DANFOSS (RIDAN) Регулятор перепуска AVPA DN 15 - 003H6593

Name: DANFOSS (RIDAN) Регулятор перепуска AVPA DN 15 - 003H6593
Brand: DANFOSS
SKU: 003H6593

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

D, мм	21
Масса, кг, не более	1,8
L, мм	65
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	34
L2, мм	131
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	12
Температура рабочей среды, °С	2–150
L3, мм	139
D2, мм	14
H4, мм	232
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Вид привода или регулирующего блока	Встроенный регулятор перепуска AVPA
Уплотнение	EPDM
n	4
PH среды	7–10
Площадь диафрагмы, см2	39
цвет настроечной пружины	Серый
Корпус регулирующей диафрагмы	Оцинкованная сталь по DIN 1624, № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	65
Размер гайки под ключ SW, мм	32
Назначение изделия	Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий.
L₁, мм	130
Пропускная способность Kvs, м³/ч	4
Коэффициент начала кавитации	≥0,6
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,05–0,5
Импульсная трубка	Медная трубка Ø 6 × 1 мм
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана-регулятора давления типа AVPA техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора давления типа AVPA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа AVPA;- упаковочная коробка;- инструкция по монтажу и эксплуатации;-паспорт (предоставляется по запросу в электронной форме).В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно.
H, мм

Технические характеристики 003H6593

Основные характеристики

D, мм: 21
D2, мм: 14
H, мм
H2, мм: 34
H4, мм: 232
k, мм: 65
L, мм: 65
L2, мм: 131
L3, мм: 139
L₁, мм: 130
n: 4
PH среды: 7–10
R, дюймы: ½ Наружная коническая трубная резьба по EN 10266-1
Вид привода или регулирующего блока: Встроенный регулятор перепуска AVPA
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 0,05–0,5
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм

Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы: Оцинкованная сталь по DIN 1624, № 1.0338
Коэффициент начала кавитации: ≥0,6
Максимально допустимый перепад давлений, бар: 12
Масса, кг, не более: 1,8
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 15
Площадь диафрагмы, см2: 39
Пропускная способность Kvs, м³/ч: 4
Рабочая среда: Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм: 32
Размер резьбы а по ISO 228/1, дюймы: G ¾ A
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
цвет настроечной пружины: Серый
