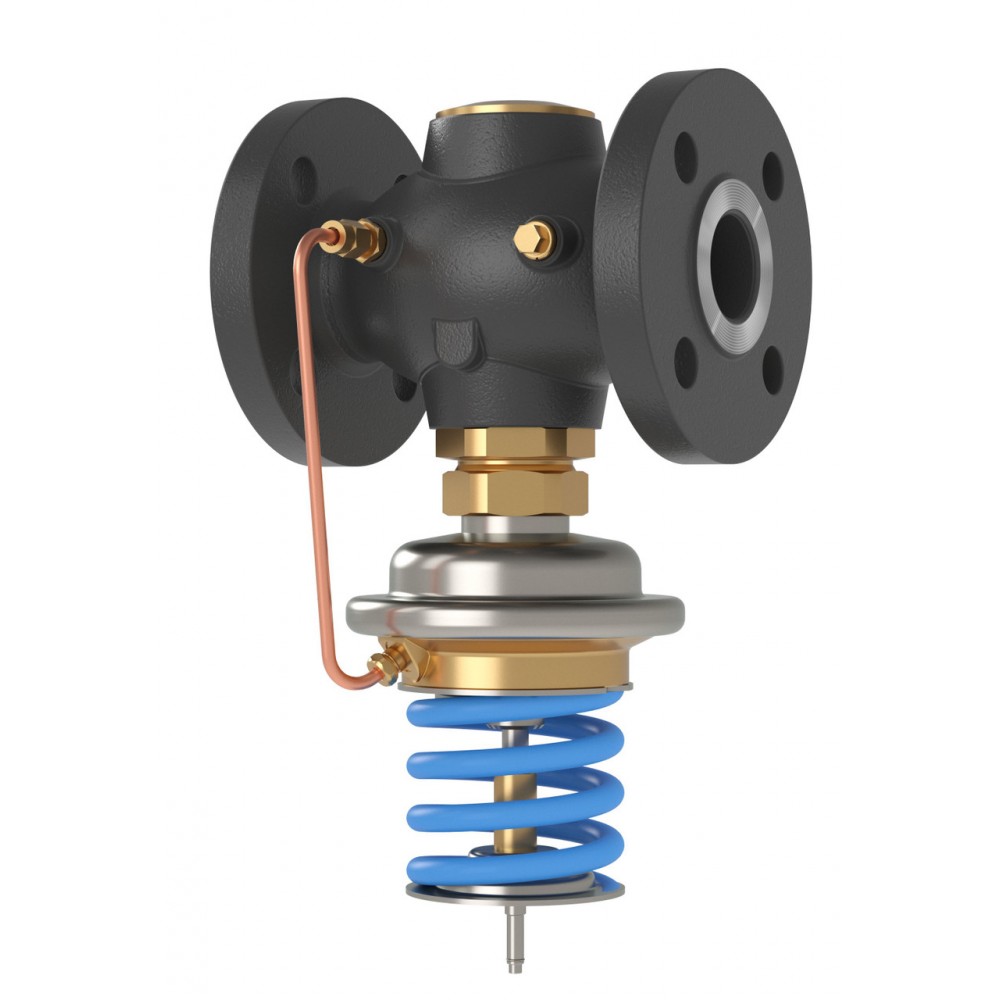

DANFOSS (RIDAN) Регул. давления 'после себя' AVD DN 50 - 003H6664

Name: DANFOSS (RIDAN) Регул. давления 'после себя' AVD DN 50 - 003H6664
Brand: DANFOSS
SKU: 003H6664

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVD при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор типа AVD;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется в электронной форме).
Назначение изделия	Клапан-регулятор (регулятор) типа AVD предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды.
Номинальный диаметр (DN), мм	50
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	16
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN 1092-2
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	14,0
D2, мм	18
H3, мм	82
Уплотнение	EPDM
Коэффициент начала кавитации	≥ 0,5
Вид привода или регулирующего блока	Встроенный регулятор давления "после себя"
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	125
n	4
Площадь диафрагмы, см2	54
цвет настроечной пружины	Черный, зеленый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H*, мм	285
L₁, мм	230
Пропускная способность Kvs, м³/ч	25
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–12

Технические характеристики 003H6664

Основные характеристики

D2, мм: 18
H*, мм: 285
H3, мм: 82
k, мм: 125
L₁, мм: 230
n: 4
PH среды: 7–10
Вид привода или регулирующего блока: Встроенный регулятор давления после себя
Герметичность затвора (объем протечки / класс герметичности): 0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 3–12
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)

Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,5
Максимально допустимый перепад давлений, бар: 16
Масса, кг, не более: 14,0
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 50
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 25
Рабочая среда: Вода или 30% водный раствор гликоля
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Фланцы, РN 25, по EN 1092-2
Уплотнение: EPDM
цвет настроечной пружины: Черный, зеленый
