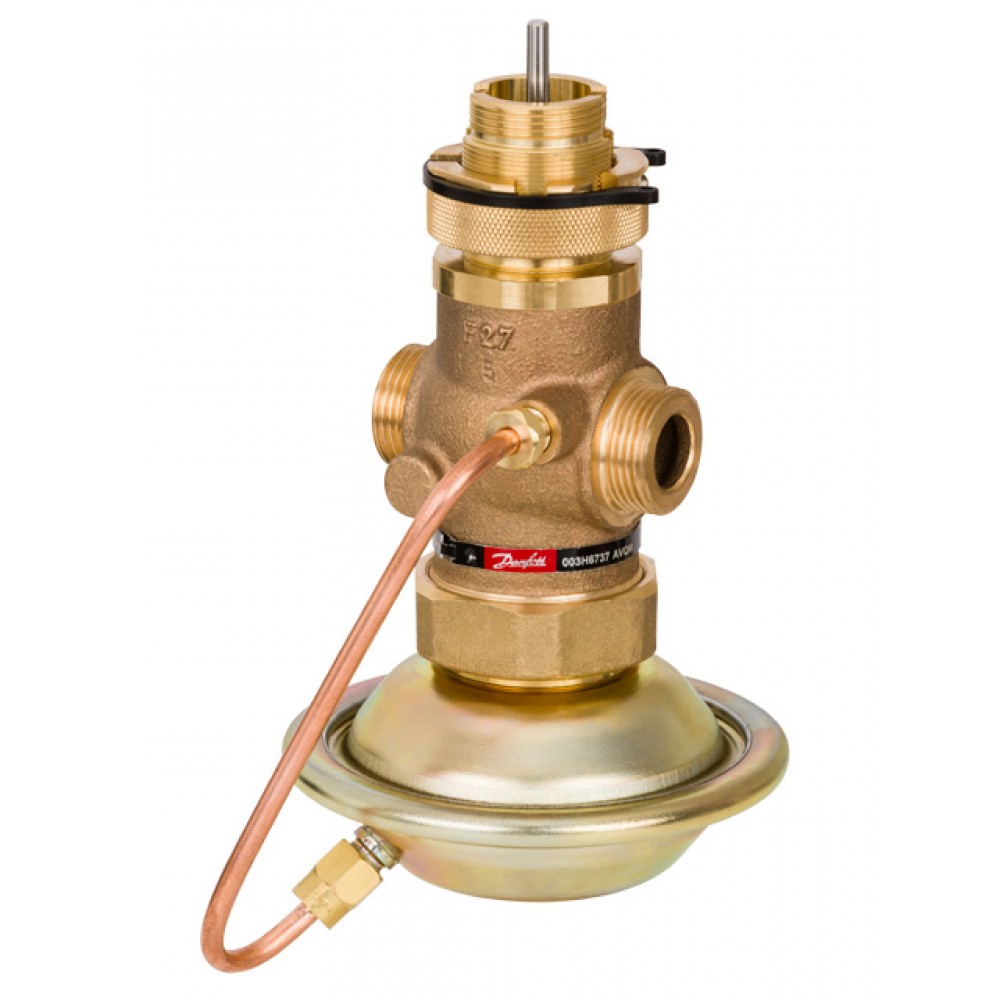

DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 15 - 003H6733 (ДАНФОСС)
Характеристики
| D, мм21 | D2, мм14 | H*, мм277(AMV(E) 10, AMV150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU),30, 33) |
| H, мм97 | H2, мм73 | k, мм65 |
| L, мм65 | L2, мм133 | L3, мм139 |
Оптовая цена?
Описание DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 15 - 003H6733 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L3, мм | 139 |
| L, мм | 65 |
| Ход штока, мм | 5 |
| Масса, кг, не более | 1,9 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| PH среды | Мин. 7 , Макс 10 |
| Уплотнение регулирующего блока | EPDM |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| n | 4 |
| k, мм | 65 |
| D, мм | 21 |
| D2, мм | 14 |
| Размер гайки под ключ SW, мм | 32 |
| Максимально допустимый перепад давлений, бар | 12 |
| H2, мм | 73 |
| Уплотнение | Металлическое |
| Характеристика регулирования | Логарифмическая |
| Динамический диапазон регулирования | > 1 : 30 |
| Вид привода или регулирующего блока | AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 39 |
| Условное давление регулирующего блока, бар | 16 |
| L2, мм | 133 |
| H, мм | 97 |
| Система разгрузки по давлению | Пистон |
| Пропускная способность Kvs, м³/ч | 0,4 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,02 |
| R, дюймы | ½ |
| Мин. перепад давлений на клапане ΔР, бар | минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AVQM техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Срок службы клапана регулирующего типа AVQM при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с началаэксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего тип AVQM - 12 месяцев со дня продажи или 18 месяцев с даты продажи. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа AVQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме). |
| Назначение изделия | Назначение изделияКлапан регулирующий типа AVQM используется совместно с электроприводами типа AMV(E)10, AMV(E) 13, AMV(E) 13SU, ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33. |
| Тип присоединения к трубопроводу | Цилиндрическая наружнаятрубная резьба по ISO 228/1, |
| H*, мм | 277(AMV(E) 10, AMV150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU),30, 33) |
| L₁, мм | 130 (Фланцы, Ру 25, по ЕN 1092-2.) |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,015÷0,18 |
| Максимальный расход, м^3/ч |
Технические характеристики DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 15 - 003H6733 (ДАНФОСС)
Основные характеристики
| D, мм | 21 |
|---|---|
| D2, мм | 14 |
| H*, мм | 277(AMV(E) 10, AMV150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU),30, 33) |
| H, мм | 97 |
| H2, мм | 73 |
| k, мм | 65 |
| L, мм | 65 |
| L2, мм | 133 |
| L3, мм | 139 |
| L₁, мм | 130 (Фланцы, Ру 25, по ЕN 1092-2.) |
| n | 4 |
| PH среды | Мин. 7 , Макс 10 |
| R, дюймы | ½ |
| Вид привода или регулирующего блока | AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,02 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров | 0,015÷0,18 |
| Динамический диапазон регулирования | > 1 : 30 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Коэффициент начала кавитации | ≥ 0,6 |
| Максимально допустимый перепад давлений, бар | 12 |
| Максимальный расход, м^3/ч | |
| Масса, кг, не более | 1,9 |
| Мин. перепад давлений на клапане ΔР, бар | минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 15 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 39 |
| Пропускная способность Kvs, м³/ч | 0,4 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Размер гайки под ключ SW, мм | 32 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Система разгрузки по давлению | Пистон |
| Температура рабочей среды, °С | 2–150 |
| Тип присоединения к трубопроводу | Цилиндрическая наружнаятрубная резьба по ISO 228/1, |
| Уплотнение | Металлическое |
| Уплотнение регулирующего блока | EPDM |
| Условное давление регулирующего блока, бар | 16 |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Характеристика регулирования | Логарифмическая |
| Ход штока, мм | 5 |
