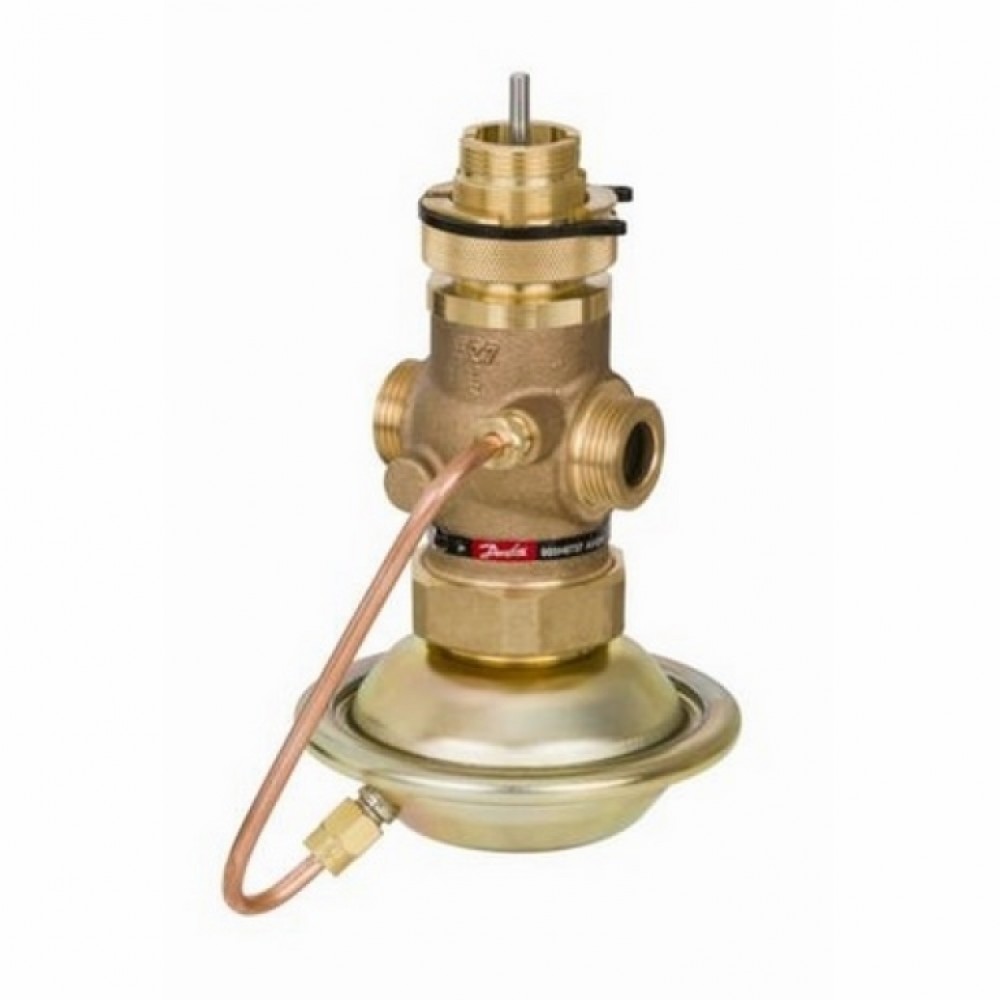

DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 15 - 003H6735

Name: DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 15 - 003H6735
Brand: DANFOSS
SKU: 003H6735

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	139
L, мм	65
Ход штока, мм	5
Масса, кг, не более	1,9
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
n	4
k, мм	65
D, мм	21
D2, мм	14
Размер гайки под ключ SW, мм	32
Максимально допустимый перепад давлений, бар	12
H2, мм	73
Уплотнение	Металлическое
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	39
Условное давление регулирующего блока, бар	16
L2, мм	133
H, мм	97
Система разгрузки по давлению	Пистон
Пропускная способность Kvs, м³/ч	1,6
Коэффициент начала кавитации	≥ 0,6
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
R, дюймы	½ (Наружная коническая трубная резьба по EN 10266-1)
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AVQM техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Срок службы клапана регулирующего типа AVQM при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с началаэксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего тип AVQM - 12 месяцев со дня продажи или 18 месяцев с даты продажи.
Комплектность	В комплект поставки входит:- клапан регулирующий типа AVQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапан регулирующий типа AVQM используется совместно с электроприводами типа AMV(E)10, AMV(E) 13, AMV(E) 13SU, ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33.
Тип присоединения к трубопроводу	Цилиндрическая наружнаятрубная резьба по ISO 228/1,
H*, мм	277(AMV(E) 10, AMV150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU),30, 33)
L₁, мм	130(Фланцы, Ру 25, по ЕN 1092-2.)
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,03÷0,86
Максимальный расход, м^3/ч	0,9 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики 003H6735

Основные характеристики

D, мм: 21
D2, мм: 14
H*, мм: 277(AMV(E) 10, AMV150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU),30, 33)
H, мм: 97
H2, мм: 73
k, мм: 65
L, мм: 65
L2, мм: 133
L3, мм: 139
L₁, мм: 130(Фланцы, Ру 25, по ЕN 1092-2.)
n: 4
PH среды: Мин. 7 , Макс 10
R, дюймы: ½ (Наружная коническая трубная резьба по EN 10266-1)
Вид привода или регулирующего блока: AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,02
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 0,03÷0,86
Динамический диапазон регулирования: > 1 : 30
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)
Коэффициент начала кавитации: ≥ 0,6

Максимально допустимый перепад давлений, бар: 12
Максимальный расход, м^3/ч: 0,9 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более: 1,9
Мин. перепад давлений на клапане ΔР, бар: минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 15
Площадь регулирующей диафрагмы регулирующего блока, см2: 39
Пропускная способность Kvs, м³/ч: 1,6
Рабочая среда: Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм: 32
Седло: Нержавеющая сталь, мат. № 1.4571
Система разгрузки по давлению: Пистон
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружнаятрубная резьба по ISO 228/1,
Уплотнение: Металлическое
Уплотнение регулирующего блока: EPDM
Условное давление регулирующего блока, бар: 16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Логарифмическая
Ход штока, мм: 5
