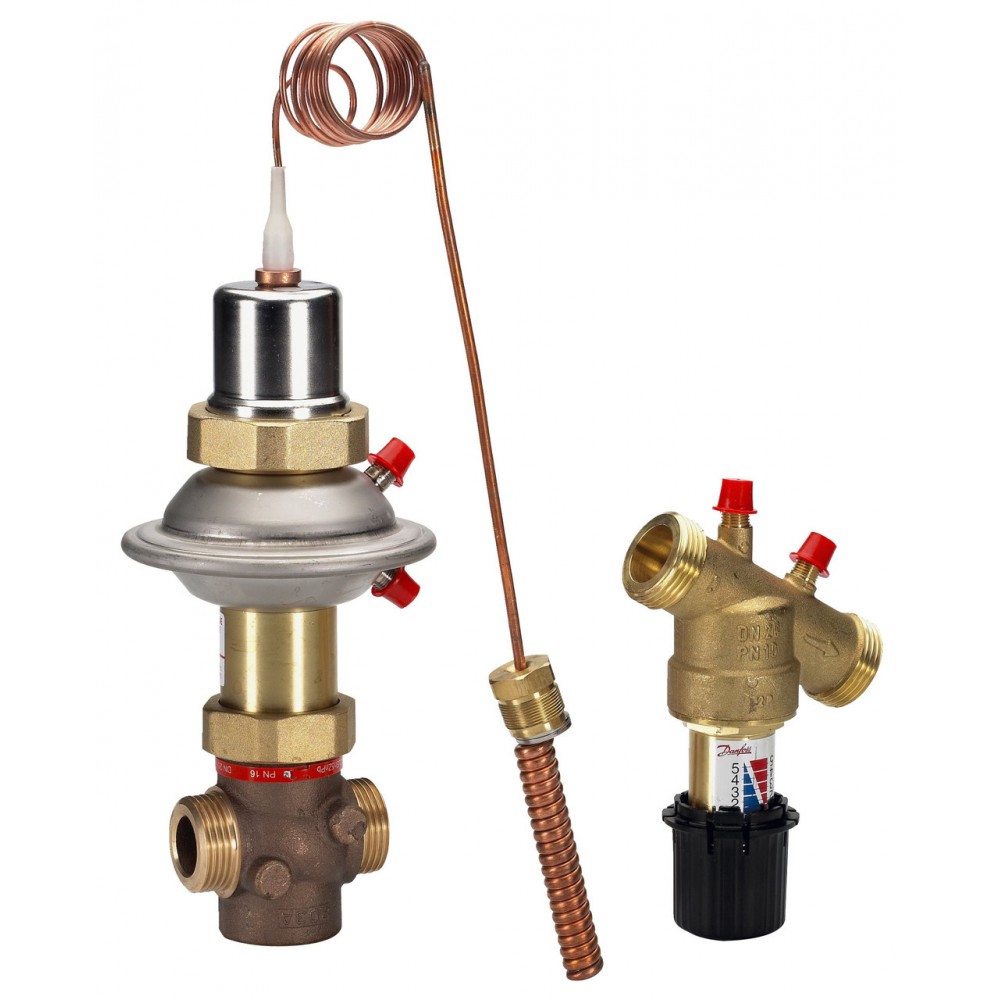

DANFOSS (RIDAN) Регулятор температуры AVTQ Ду 20 - 003L7020

Name: DANFOSS (RIDAN) Регулятор температуры AVTQ Ду 20 - 003L7020
Brand: DANFOSS
SKU: 003L7020

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Масса, кг, не более	3,59
Рабочая среда	Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
L2, мм	27,5
Шток	Хромоникелевая сталь
Корпус	Красная бронза (Rg5)
Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент)
Максимально допустимый перепад давлений, бар	6
Температура рабочей среды, °С	2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
L3, мм	40
Герметичность затвора (объем протечки / класс герметичности)	<0,05(При Т = 10 °С.)
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Динамический диапазон регулирования	100 : 1
Уплотнение	EPDM
PH среды	Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
Корпус регулирующей диафрагмы	Хромоникелевая сталь
Седло	Хромоникелевая сталь
Золотник	Необесцинковывающаяся латунь BS 2874
Вставка клапана	Необесцинковывающаяся латунь BS 2874
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	12
Диапазон настройки Трег., °С	45 – 60
Максимальная температура датчика, °C	130
Температурный датчик	Медь
Макс. скорость нагреваемой воды вокруг датчика температуры, м/с	1,5
Длина капиллярной трубки температурного датчика	1
Тарелка диафрагмы	Хромоникелевая сталь
Шток диафрагмы	Необесцинковывающаяся латунь BS 2874
Сальник корпуса диафрагменного элемента	Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
Сальник датчика	Необесцинковывающаяся латунь BS 2874
Уплотнение сальника	EPDM
Заполнение	Двуокись углерода (СО2)
Постоянная времени по EN 14597, с	4
Назначение изделия	Клапан-регулятор температуры типа AVTQ — регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды. Клапан-регулятор температуры типа AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции.
Пропускная способность Kvs, м³/ч	3,2
Коэффициент начала кавитации	≥ 0,6
Комплект поставки	В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
L₁, мм	70
Размеры присоединительной резьбы по стандарту ISO 228/1, a	G 1 A
Размеры присоединительной резьбы по стандарту ISO 228/1, b	G 1 A
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения регулятора - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора температуры типа AVTQ при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор температуры типа AVTQ;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).

Технические характеристики 003L7020

Основные характеристики

L2, мм: 27,5
L3, мм: 40
L₁, мм: 70
PH среды: Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
Вставка клапана: Необесцинковывающаяся латунь BS 2874
Герметичность затвора (объем протечки / класс герметичности): <0,05(При Т = 10 °С.)
Диапазон настройки Трег., °С: 45 – 60
Динамический диапазон регулирования: 100 : 1
Длина капиллярной трубки температурного датчика: 1
Заполнение: Двуокись углерода (СО2)
Золотник: Необесцинковывающаяся латунь BS 2874
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Комплект поставки: В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
Корпус: Красная бронза (Rg5)
Корпус регулирующей диафрагмы: Хромоникелевая сталь
Коэффициент начала кавитации: ≥ 0,6
Макс. перепад давлений на клапане, преодолеваемый приводами, бар: 12
Макс. скорость нагреваемой воды вокруг датчика температуры, м/с: 1,5
Максимальная температура датчика, °C: 130
Максимально допустимый перепад давлений, бар: 6

Масса, кг, не более: 3,59
Номинальное давление (PN), бар: 16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент)
Номинальный диаметр (DN), мм: 20
Постоянная времени по EN 14597, с: 4
Пропускная способность Kvs, м³/ч: 3,2
Рабочая среда: Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
Размеры присоединительной резьбы по стандарту ISO 228/1, a: G 1 A
Размеры присоединительной резьбы по стандарту ISO 228/1, b: G 1 A
Сальник датчика: Необесцинковывающаяся латунь BS 2874
Сальник корпуса диафрагменного элемента: Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
Седло: Хромоникелевая сталь
Тарелка диафрагмы: Хромоникелевая сталь
Температура рабочей среды, °С: 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
Температурный датчик: Медь
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
Уплотнение сальника: EPDM
Шток: Хромоникелевая сталь
Шток диафрагмы: Необесцинковывающаяся латунь BS 2874
