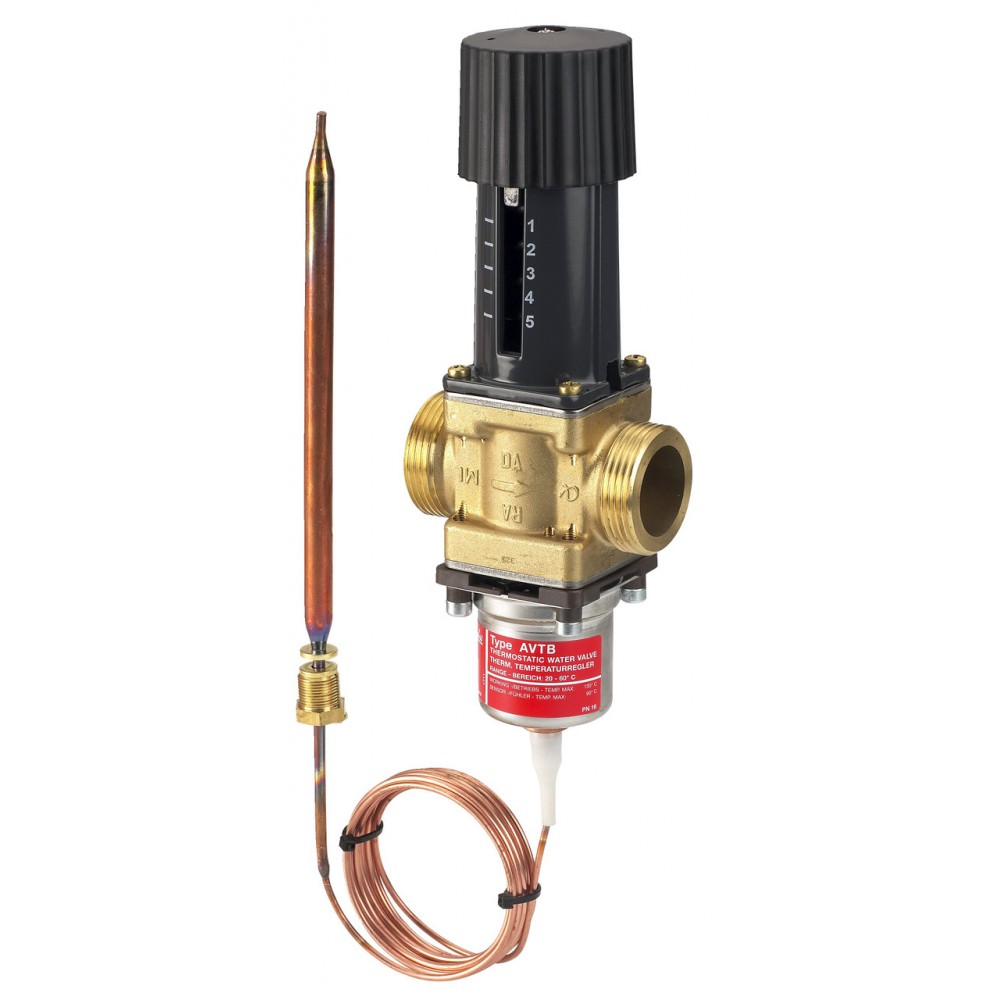

DANFOSS (RIDAN) AVTB PN16 25 /5,5/30-100/2,3M/вн.р - 003N8143 (ДАНФОСС)

На складе Артикул: 003N8143

Цена по запросу

Характеристики

D, мм15	H2, мм138	H₁, мм227
L, мм138	L2, мм	L3, мм
L5, мм35	L6, мм25,5	L₁, мм19

Все характеристики

Описание DANFOSS (RIDAN) AVTB PN16 25 /5,5/30-100/2,3M/вн.р - 003N8143 (ДАНФОСС)

Номинальный диаметр (DN), мм	25
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,4
Температура рабочей среды, °С	2...+130
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Седло	Нержавеющая сталь, DIN 17440, W. № 1.4301
Золотник	Резина NBR
Уплотнение регулирующего блока	EPDM
Температурный датчик	Медь
L5, мм	35
L6, мм	25,5
D, мм	15
Масса резьбового фитинга, кг	0,17
Масса фитинга под приварку, кг	0,18
Шток	Необесцинковывающаяся латунь, BS 2872/СZ132
Максимально допустимый перепад давлений, бар	10
Назначение изделия	Клапан-регулятор температуры типа AVTB — регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной величины температуры.
Тип присоединения к трубопроводу	Внутренняя резьба, Rр 1
H2, мм	138
L, мм	138
Диапазон настройки Трег., °С	30-100
Максимальная температура датчика, °C	130
Заполнение термосистемы	углекислый газ, СО2
L₁, мм	19
Пропускная способность Kvs, м³/ч	5,5
Описание датчика	малый датчикø 9,5 х 150 мм. Длина капиллярнойтрубки – 2,3 м. Длина капиллярнойтрубки у регуляторов с диапазономнастройки 0-30 и 20-60 °Ссоставляет 2 м.
Комплект поставки	Полный комплект, включая сальниккапиллярной трубки. Защитнаягильза для датчика являетсядополнительной принадлежностью.Изоляционная пластина вкомплект не входит и являетсядополнительной принадлежностью
H₁, мм	227
R, дюймы	½
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана-регулятора температуры типа AVTB техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора температуры типа AVTB при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	В комплект поставки входит:- клапан-регулятор температуры типа AVTB;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.
Корпус	Латунь горячей штамповки Ms 58, DIN 17660, W. № 2.0401,CuZn40Pb3
L2, мм
L3, мм

Технические характеристики DANFOSS (RIDAN) AVTB PN16 25 /5,5/30-100/2,3M/вн.р - 003N8143 (ДАНФОСС)

Основные характеристики

D, мм	15
H2, мм	138
H₁, мм	227
L, мм	138
L2, мм
L3, мм
L5, мм	35
L6, мм	25,5
L₁, мм	19
PH среды	Мин. 7 , Макс 10
R, дюймы	½
Диапазон настройки Трег., °С	30-100
Диафрагма	EPDM
Заполнение термосистемы	углекислый газ, СО2
Золотник	Резина NBR
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Комплект поставки	Полный комплект, включая сальниккапиллярной трубки. Защитнаягильза для датчика являетсядополнительной принадлежностью.Изоляционная пластина вкомплект не входит и являетсядополнительной принадлежностью
Корпус	Латунь горячей штамповки Ms 58, DIN 17660, W. № 2.0401,CuZn40Pb3
Коэффициент начала кавитации	0,4
Максимальная температура датчика, °C	130
Максимально допустимый перепад давлений, бар	10
Масса резьбового фитинга, кг	0,17
Масса фитинга под приварку, кг	0,18
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	25
Описание датчика	малый датчикø 9,5 х 150 мм. Длина капиллярнойтрубки – 2,3 м. Длина капиллярнойтрубки у регуляторов с диапазономнастройки 0-30 и 20-60 °Ссоставляет 2 м.
Пропускная способность Kvs, м³/ч	5,5
Рабочая среда	Вода или 30% водный раствор гликоля
Седло	Нержавеющая сталь, DIN 17440, W. № 1.4301
Температура рабочей среды, °С	2...+130
Температурный датчик	Медь
Тип присоединения к трубопроводу	Внутренняя резьба, Rр 1
Уплотнение регулирующего блока	EPDM
Шток	Необесцинковывающаяся латунь, BS 2872/СZ132
