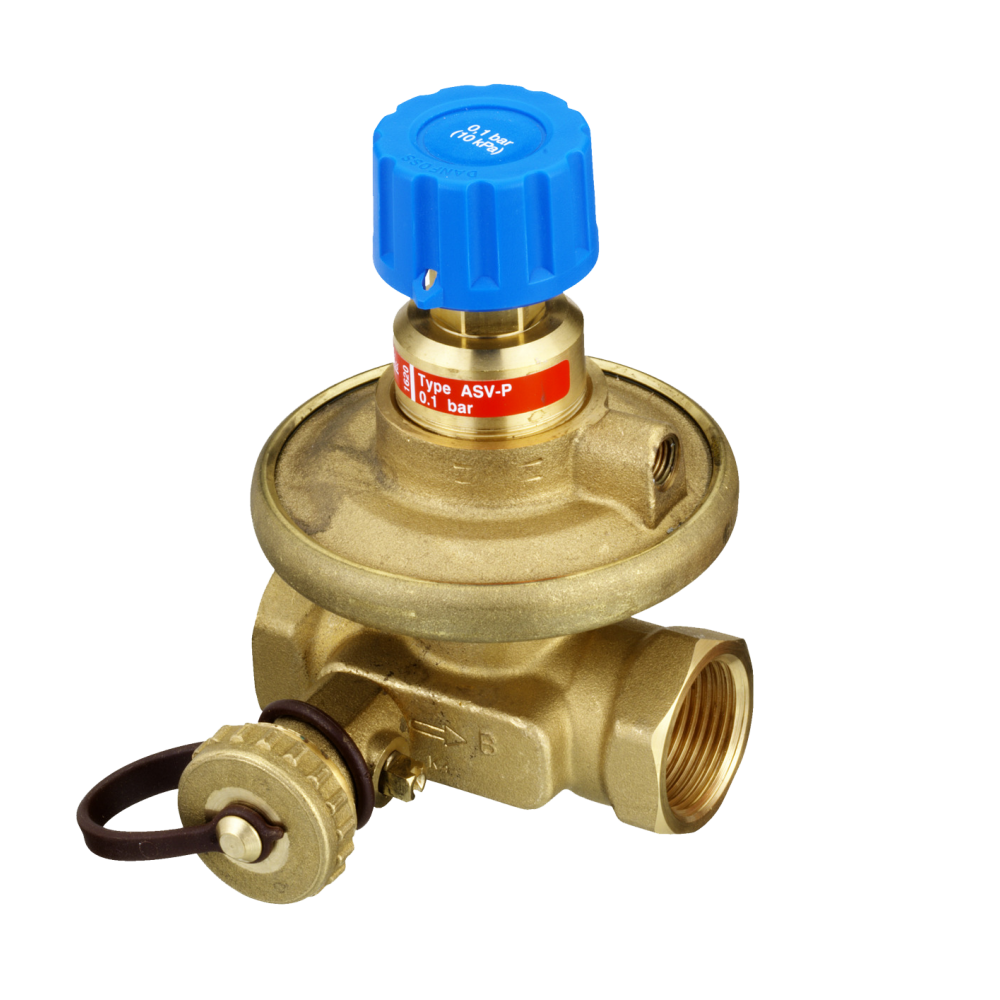

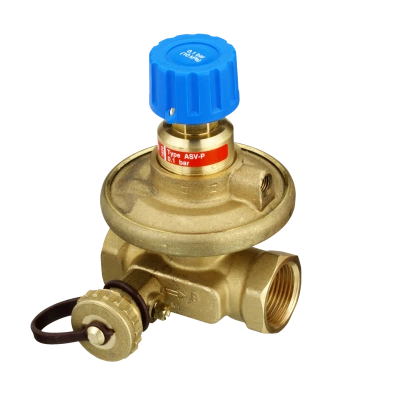

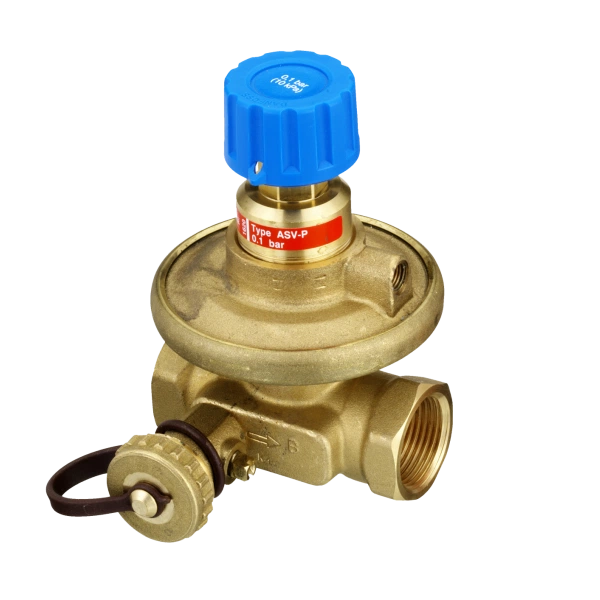

DANFOSS (RIDAN) Клапан балансир. ASV-P Ду 25 Внутренняя резьба - 003L7623 (ДАНФОСС)

На складе Артикул: 003L7623

24 100 ₽

Характеристики

aRp 1	bG 1 1/4 A	cG 3/4 A
D1, мм45	D2, мм98	H2, мм23
H₁, мм132	L2, мм155	L3, мм169

Все характеристики

Описание DANFOSS (RIDAN) Клапан балансир. ASV-P Ду 25 Внутренняя резьба - 003L7623 (ДАНФОСС)

Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
H2, мм	23
L2, мм	155
a	Rp 1
b	G 1 1/4 A
Конус клапана	DZR латунь
Корпус	Латунь
Номинальный диаметр (DN), мм	25
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	1,5
Температура рабочей среды, °С	120
Резьба штуцеров для присоединения к трубопроводу, дюймы	Rp 1
Пружина клапана	Нержавеющаа сталь
L3, мм	169
c	G 3/4 A
D1, мм	45
D2, мм	98
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Внутренняя резьба ISO 7/1
Мембрана и уплотнения	EPDM
S	41
H₁, мм	132
L₁, мм	85
Пропускная способность Kvs, м³/ч	4,0
Диапазон настроки ΔP, бар	0,1
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов ASV-P техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов ASV-P при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан ASV-P;- импульсная трубка;- изоляционная скорлупа;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Рис. 1Клапаны балансировочные типа ASV-P (далее – клапан ASV-P) - регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100% (Рис.1). Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.С использованием клапанов ASV-P отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Минимальный перепад требуемый для работы клапана, бар	0,1

Технические характеристики DANFOSS (RIDAN) Клапан балансир. ASV-P Ду 25 Внутренняя резьба - 003L7623 (ДАНФОСС)

Основные характеристики

a	Rp 1
b	G 1 1/4 A
c	G 3/4 A
D1, мм	45
D2, мм	98
H2, мм	23
H₁, мм	132
L2, мм	155
L3, мм	169
L₁, мм	85
S	41
Диапазон настроки ΔP, бар	0,1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Конус клапана	DZR латунь
Корпус	Латунь
Максимально допустимый перепад давлений, бар	1,5
Мембрана и уплотнения	EPDM
Минимальный перепад требуемый для работы клапана, бар	0,1
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	25
Пропускная способность Kvs, м³/ч	4,0
Пружина клапана	Нержавеющаа сталь
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Резьба штуцеров для присоединения к трубопроводу, дюймы	Rp 1
Температура рабочей среды, °С	120
Тип присоединения к трубопроводу	Внутренняя резьба ISO 7/1
