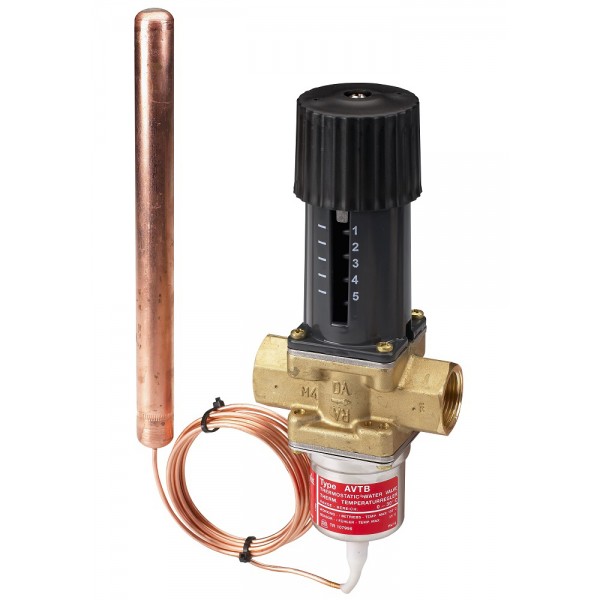

DANFOSS (RIDAN) Рег-р температуры AVTB 20 0-30C Kv 3.4, - 003N5102 (ДАНФОСС)
Характеристики
| D, мм15 | H2, мм133 | H₁, мм217 |
| L, мм133 | L2, мм16 | L3, мм80 |
| L5, мм35 | L6, мм25,5 | L₁, мм |
Оптовая цена?
Описание DANFOSS (RIDAN) Рег-р температуры AVTB 20 0-30C Kv 3.4, - 003N5102 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Коэффициент начала кавитации | 0,4 |
| Температура рабочей среды, °С | 2...+130 |
| PH среды | Мин. 7 , Макс 10 |
| Диафрагма | EPDM |
| Седло | Нержавеющая сталь, DIN 17440, W. № 1.4301 |
| Золотник | Резина NBR |
| Уплотнение регулирующего блока | EPDM |
| Температурный датчик | Медь |
| L5, мм | 35 |
| L6, мм | 25,5 |
| H2, мм | 133 |
| D, мм | 15 |
| Масса резьбового фитинга, кг | 0,17 |
| Масса фитинга под приварку, кг | 0,18 |
| Шток | Необесцинковывающаяся латунь, BS 2872/СZ132 |
| Максимально допустимый перепад давлений, бар | 10 |
| Назначение изделия | Клапан-регулятор температуры типа AVTB — регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной величины температуры. |
| L, мм | 133 |
| Описание датчика | малый датчикø 9,5 х 150 мм. Длина капиллярнойтрубки – 2,3 м. Длина капиллярнойтрубки у регуляторов с диапазономнастройки 0-30 и 20-60 °Ссоставляет 2 м. |
| Комплект поставки | Полный комплект, включая сальниккапиллярной трубки. Защитнаягильза для датчика являетсядополнительной принадлежностью.Изоляционная пластина вкомплект не входит и являетсядополнительной принадлежностью |
| R, дюймы | ½ |
| Корпус | Необесцинковывающаяся латунь, BS 2872/СZ132 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана-регулятора температуры типа AVTB техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора температуры типа AVTB при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | В комплект поставки входит:- клапан-регулятор температуры типа AVTB;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция. |
| L3, мм | 80 |
| Пропускная способность Kvs, м³/ч | 3,4 |
| H₁, мм | 217 |
| L2, мм | 16 |
| Тип присоединения к трубопроводу | Наружная резьба, G 1 A |
| Диапазон настройки Трег., °С | 0-30 |
| Максимальная температура датчика, °C | 55 |
| Заполнение термосистемы | R152, C2H4F2 |
| L₁, мм |
Технические характеристики DANFOSS (RIDAN) Рег-р температуры AVTB 20 0-30C Kv 3.4, - 003N5102 (ДАНФОСС)
Основные характеристики
| D, мм | 15 |
|---|---|
| H2, мм | 133 |
| H₁, мм | 217 |
| L, мм | 133 |
| L2, мм | 16 |
| L3, мм | 80 |
| L5, мм | 35 |
| L6, мм | 25,5 |
| L₁, мм | |
| PH среды | Мин. 7 , Макс 10 |
| R, дюймы | ½ |
| Диапазон настройки Трег., °С | 0-30 |
| Диафрагма | EPDM |
| Заполнение термосистемы | R152, C2H4F2 |
| Золотник | Резина NBR |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Комплект поставки | Полный комплект, включая сальниккапиллярной трубки. Защитнаягильза для датчика являетсядополнительной принадлежностью.Изоляционная пластина вкомплект не входит и являетсядополнительной принадлежностью |
| Корпус | Необесцинковывающаяся латунь, BS 2872/СZ132 |
| Коэффициент начала кавитации | 0,4 |
| Максимальная температура датчика, °C | 55 |
| Максимально допустимый перепад давлений, бар | 10 |
| Масса резьбового фитинга, кг | 0,17 |
| Масса фитинга под приварку, кг | 0,18 |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 20 |
| Описание датчика | малый датчикø 9,5 х 150 мм. Длина капиллярнойтрубки – 2,3 м. Длина капиллярнойтрубки у регуляторов с диапазономнастройки 0-30 и 20-60 °Ссоставляет 2 м. |
| Пропускная способность Kvs, м³/ч | 3,4 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Седло | Нержавеющая сталь, DIN 17440, W. № 1.4301 |
| Температура рабочей среды, °С | 2...+130 |
| Температурный датчик | Медь |
| Тип присоединения к трубопроводу | Наружная резьба, G 1 A |
| Уплотнение регулирующего блока | EPDM |
| Шток | Необесцинковывающаяся латунь, BS 2872/СZ132 |
