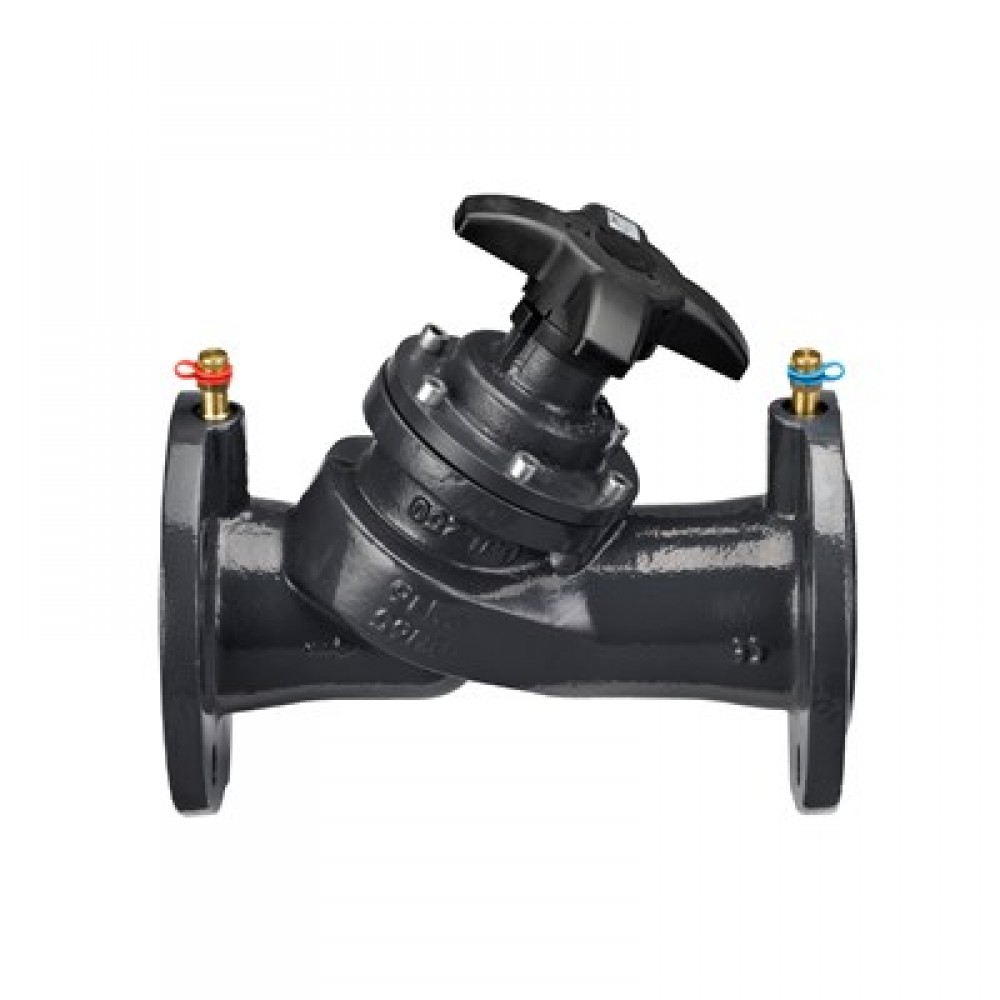

DANFOSS (RIDAN) MNF клапан балансир DN 65 PN 25 - 003Z1171 (ДАНФОСС)

На складе Артикул: 003Z1171

67 430 ₽

Характеристики

A, мм140	D, мм185	D1, мм145
H₁, мм187	L, мм290	Герметичность затвора (объем протечки / класс герметичности)Класс А . В соответствии с ISO 5208
Запорный элемент (шар, диск, золотник)CW602N	Климатическое исполнениеКатегория 3 по ГОСТ 15150-69	Количество и диаметр отверстий во фланцах nхd8x19

Все характеристики

Описание DANFOSS (RIDAN) MNF клапан балансир DN 65 PN 25 - 003Z1171 (ДАНФОСС)

Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцевое. В соответствии с EN 1092-2
Номинальный диаметр (DN), мм	65
Уплотнение	EPDM
Герметичность затвора (объем протечки / класс герметичности)	Класс А . В соответствии с ISO 5208
Запорный элемент (шар, диск, золотник)	CW602N
Масса, кг, не более	16
L, мм	290
A, мм	140
D, мм	185
D1, мм	145
Количество и диаметр отверстий во фланцах nхd	8x19
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	2
Температура рабочей среды, °С	150
Корпус	Ковкий чугун EN-GJS 400-15 (GGG 40.3)
Назначение изделия	Клапаны балансировочные тип MNF (далее – клапан MNF) используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны MNF позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры.Настройка клапанов MNF производится с помощью приборов для измерения перепада давления и расхода с функцией измерения температуры тип PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.
Комплектность	В комплект поставки входит:- клапан MNF (для DN 15-150 - в комплекте с шестигранным ключом и проволокой для опломбирования настройки от несанкционированных изменений);- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Пропускная способность Kvs, м³/ч	93,4
H₁, мм	187
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения (рабочая среда групп 1 и 2 (жидкости))
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов MNF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Средний полный срок службы (до списания) - не менее 10 лет.Назначенный срок службы клапанов MNF при соблюдении рабочих диапазонов согласно паспорту/руководству по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.

Технические характеристики DANFOSS (RIDAN) MNF клапан балансир DN 65 PN 25 - 003Z1171 (ДАНФОСС)

Основные характеристики

A, мм	140
D, мм	185
D1, мм	145
H₁, мм	187
L, мм	290
Герметичность затвора (объем протечки / класс герметичности)	Класс А . В соответствии с ISO 5208
Запорный элемент (шар, диск, золотник)	CW602N
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Количество и диаметр отверстий во фланцах nхd	8x19
Корпус	Ковкий чугун EN-GJS 400-15 (GGG 40.3)
Максимально допустимый перепад давлений, бар	2
Масса, кг, не более	16
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	65
Пропускная способность Kvs, м³/ч	93,4
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения (рабочая среда групп 1 и 2 (жидкости))
Температура рабочей среды, °С	150
Тип присоединения к трубопроводу	Фланцевое. В соответствии с EN 1092-2
Уплотнение	EPDM
