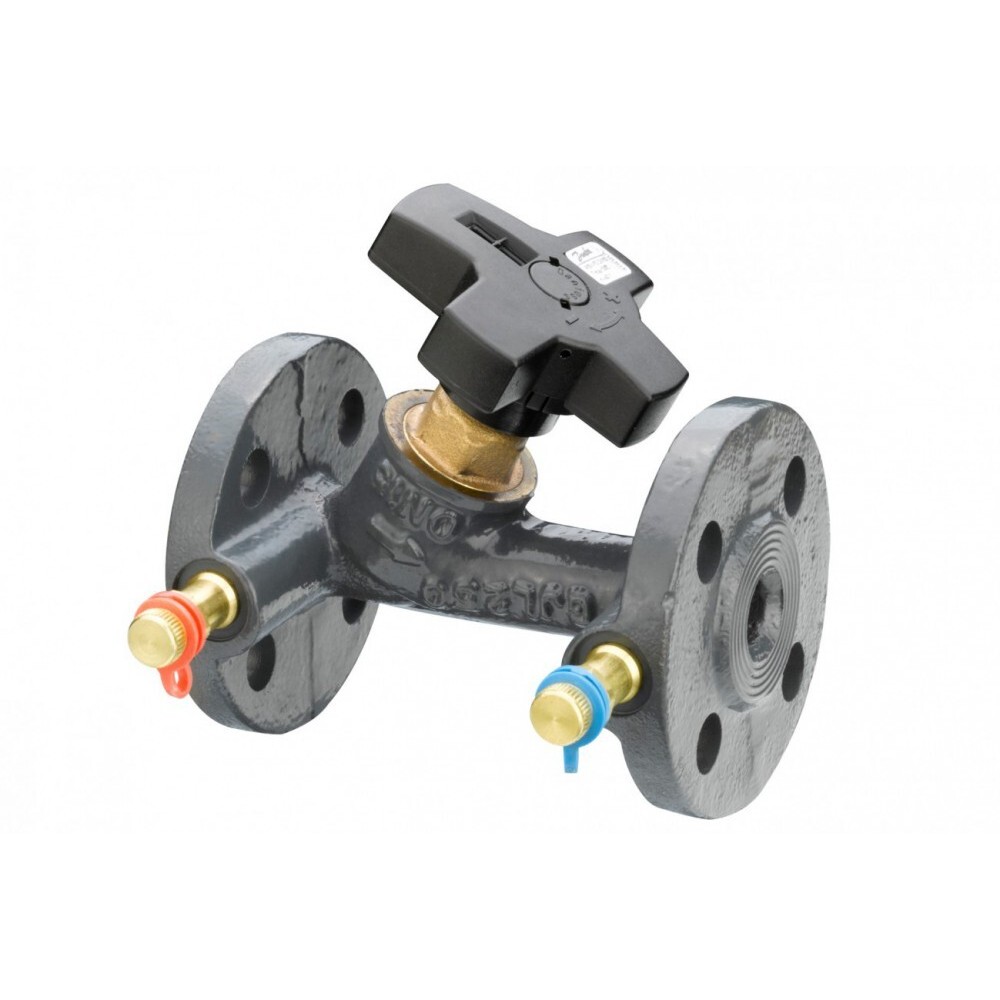

DANFOSS (RIDAN) MNF клапан балансир DN 15 PN 16 - 003Z1185 (ДАНФОСС)
Характеристики
| A, мм78 | D, мм95 | D1, мм65 |
| H₁, мм80 | L, мм130 | Герметичность затвора (объем протечки / класс герметичности)Класс А . В соответствии с ISO 5208 |
| Запорный элемент (шар, диск, золотник)CW602N | Климатическое исполнениеКатегория 3 по ГОСТ 15150-69 | Количество и диаметр отверстий во фланцах nхd4x14 |
Оптовая цена?
Описание DANFOSS (RIDAN) MNF клапан балансир DN 15 PN 16 - 003Z1185 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Фланцевое. В соответствии с EN 1092-2 |
| Корпус | Чугун EN-GJL 250 (GG25) |
| Максимально допустимый перепад давлений, бар | 1,5 |
| Уплотнение | EPDM |
| L, мм | 130 |
| Температура рабочей среды, °С | 130 |
| Герметичность затвора (объем протечки / класс герметичности) | Класс А . В соответствии с ISO 5208 |
| Масса, кг, не более | 1,9 |
| Запорный элемент (шар, диск, золотник) | CW602N |
| A, мм | 78 |
| D, мм | 95 |
| Количество и диаметр отверстий во фланцах nхd | 4x14 |
| D1, мм | 65 |
| Пропускная способность Kvs, м³/ч | 3,1 |
| H₁, мм | 80 |
| Назначение изделия | Клапаны балансировочные тип MNF (далее – клапан MNF) используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны MNF позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры.Настройка клапанов MNF производится с помощью приборов для измерения перепада давления и расхода с функцией измерения температуры тип PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки. |
| Комплектность | В комплект поставки входит:- клапан MNF (для DN 15-150 - в комплекте с шестигранным ключом и проволокой для опломбирования настройки от несанкционированных изменений);- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде). |
| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения (рабочая среда групп 1 и 2 (жидкости)) |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов MNF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Средний полный срок службы (до списания) - не менее 10 лет.Назначенный срок службы клапанов MNF при соблюдении рабочих диапазонов согласно паспорту/руководству по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
Технические характеристики DANFOSS (RIDAN) MNF клапан балансир DN 15 PN 16 - 003Z1185 (ДАНФОСС)
Основные характеристики
| A, мм | 78 |
|---|---|
| D, мм | 95 |
| D1, мм | 65 |
| H₁, мм | 80 |
| L, мм | 130 |
| Герметичность затвора (объем протечки / класс герметичности) | Класс А . В соответствии с ISO 5208 |
| Запорный элемент (шар, диск, золотник) | CW602N |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Количество и диаметр отверстий во фланцах nхd | 4x14 |
| Корпус | Чугун EN-GJL 250 (GG25) |
| Максимально допустимый перепад давлений, бар | 1,5 |
| Масса, кг, не более | 1,9 |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 15 |
| Пропускная способность Kvs, м³/ч | 3,1 |
| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения (рабочая среда групп 1 и 2 (жидкости)) |
| Температура рабочей среды, °С | 130 |
| Тип присоединения к трубопроводу | Фланцевое. В соответствии с EN 1092-2 |
| Уплотнение | EPDM |
