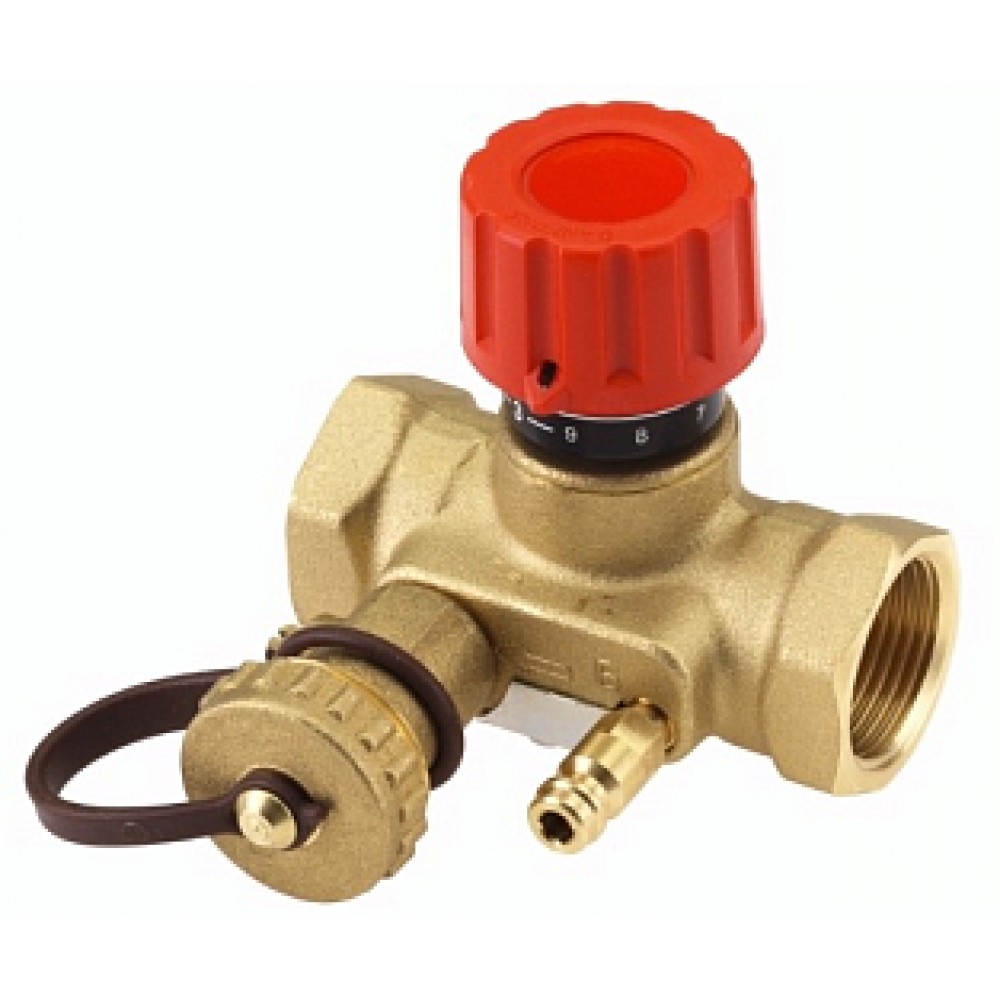

DANFOSS (RIDAN) MNT Клапан балансировочный DN 40 - 003Z2335 (ДАНФОСС)

На складе Артикул: 003Z2335

11 321 ₽

Характеристики

aRp 1 1/2	bG 1 3/4 A	D1, мм55
H2, мм31	H₁, мм100	L2, мм202
L3, мм184	L₁, мм100	S55

Все характеристики

Описание DANFOSS (RIDAN) MNT Клапан балансировочный DN 40 - 003Z2335 (ДАНФОСС)

Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
H2, мм	31
L2, мм	202
a	Rp 1 1/2
b	G 1 3/4 A
Конус клапана	DZR латунь
Корпус	Латунь
Номинальный диаметр (DN), мм	40
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	1,5
Температура рабочей среды, °С	120
Резьба штуцеров для присоединения к трубопроводу, дюймы	Rp 1 1/2
L3, мм	184
D1, мм	55
Герметичность затвора (объем протечки / класс герметичности)	Класс протечки D по ISO 5208
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Внутренняя резьба ISO 7/1
Уплотнение	EPDM
S	55
H₁, мм	100
L₁, мм	100
Пропускная способность Kvs, м³/ч	10,0
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов MNT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов MNT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан;- изоляционная скорлупа;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Рис. 1 Общий вид клапана типа MNTКлапаны балансировочные типа MNT (далее – клапан MNT) предназначены для использования в системах отопления и охлаждения зданий. Их следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны MNT сочетают в себе функции клапанов переменного гидравлического сопротивления, перенастраиваемых вручную, и запорных клапанов. Клапаны MNT ограничивают максимальный расход тепло- или холодоносителя через стояк или установку. Клапаны MNT снабжены измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапаны MNT по прибору для измерения перепада давления и расхода с функцией измерения температуры модификации PFM 5001 Standard компании «Данфосс».Клапаны MNT предназначены для установки на подающем трубопроводе.Клапаны MNT в отличие от других клапанов имеют компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях.Для удобства эксплуатации ось шпинделя всех клапанов MNT расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до +80°С или до +120°С).Для присоединения к трубопроводам клапаны MNT имеют штуцеры с внутренней резьбой.

Технические характеристики DANFOSS (RIDAN) MNT Клапан балансировочный DN 40 - 003Z2335 (ДАНФОСС)

Основные характеристики

a	Rp 1 1/2
b	G 1 3/4 A
D1, мм	55
H2, мм	31
H₁, мм	100
L2, мм	202
L3, мм	184
L₁, мм	100
S	55
Герметичность затвора (объем протечки / класс герметичности)	Класс протечки D по ISO 5208
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Конус клапана	DZR латунь
Корпус	Латунь
Максимально допустимый перепад давлений, бар	1,5
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	40
Пропускная способность Kvs, м³/ч	10,0
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Резьба штуцеров для присоединения к трубопроводу, дюймы	Rp 1 1/2
Температура рабочей среды, °С	120
Тип присоединения к трубопроводу	Внутренняя резьба ISO 7/1
Уплотнение	EPDM
