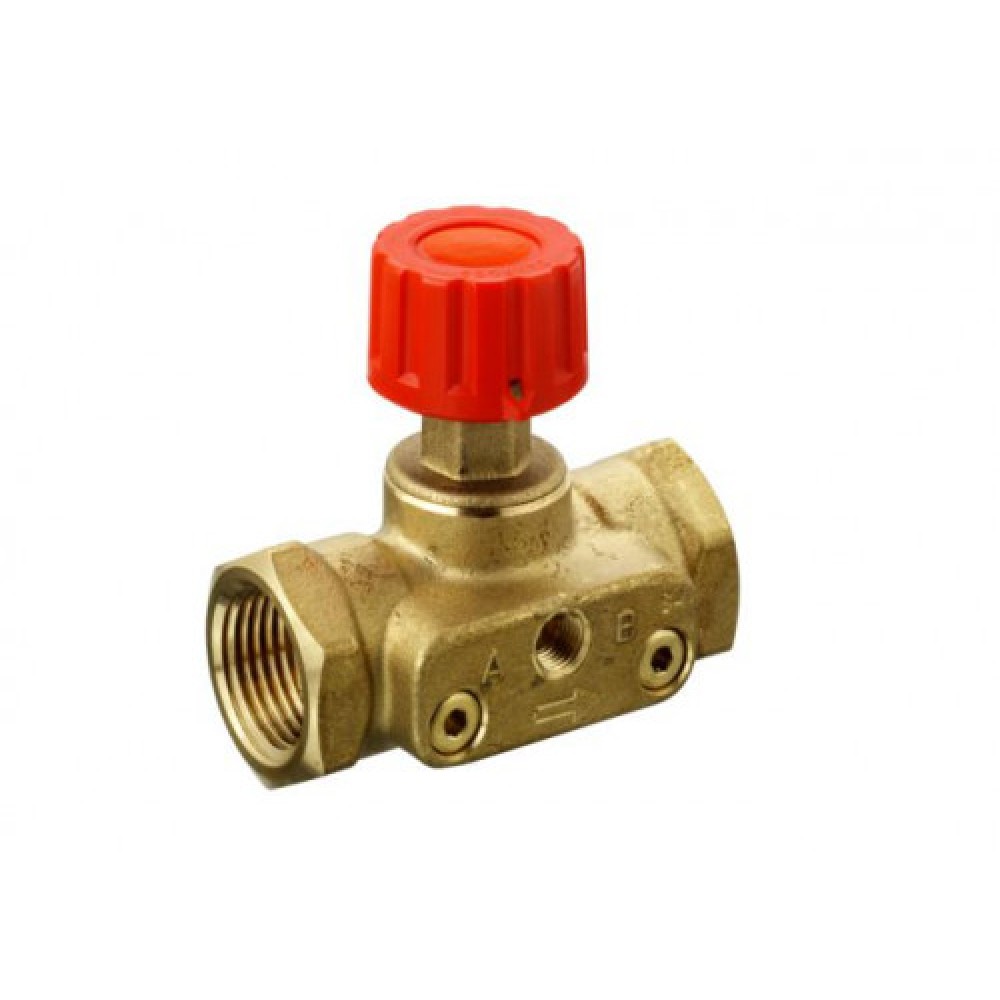

DANFOSS (RIDAN) CDT клапан запорный DN 50 - 003Z7702 (ДАНФОСС)

На складе Артикул: 003Z7702

23 160 ₽

Характеристики

bG 2 1/4 A	D1, мм55	H2, мм38
H₁, мм106	L2, мм246	L3, мм214
L₁, мм130	S67	Герметичность затвора (объем протечки / класс герметичности)Класс протечки D по ISO 5208

Все характеристики

Описание DANFOSS (RIDAN) CDT клапан запорный DN 50 - 003Z7702 (ДАНФОСС)

Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
H2, мм	38
L2, мм	246
b	G 2 1/4 A
Конус клапана	DZR латунь
Корпус	Латунь
Номинальный диаметр (DN), мм	50
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	1,5
Температура рабочей среды, °С	120
Резьба штуцеров для присоединения к трубопроводу, дюймы	G 2 1/4 A
L3, мм	214
D1, мм	55
Герметичность затвора (объем протечки / класс герметичности)	Класс протечки D по ISO 5208
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Наружная резьба ISO 228/1
Мембрана и уплотнения	EPDM
S	67
H₁, мм	106
L₁, мм	130
Пропускная способность Kvs, м³/ч	16
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана запорного тип CDT при соблюдении рабочих диапазонов согласно паспорту/руководству по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Клапан запорный типа CDT (далее – CDT) предназначен для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов балансировочных APT или ASV-P. Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Комплектность	В комплект поставки входит:-клапан запорный тип CDT;-изоляционная скорлупа;-инструкция;-паспорт (предоставляется по запросу в электронном виде);-руководство по эксплуатации (предоставляется по запросу в электронном виде).

Технические характеристики DANFOSS (RIDAN) CDT клапан запорный DN 50 - 003Z7702 (ДАНФОСС)

Основные характеристики

b	G 2 1/4 A
D1, мм	55
H2, мм	38
H₁, мм	106
L2, мм	246
L3, мм	214
L₁, мм	130
S	67
Герметичность затвора (объем протечки / класс герметичности)	Класс протечки D по ISO 5208
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Конус клапана	DZR латунь
Корпус	Латунь
Максимально допустимый перепад давлений, бар	1,5
Мембрана и уплотнения	EPDM
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
Пропускная способность Kvs, м³/ч	16
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Резьба штуцеров для присоединения к трубопроводу, дюймы	G 2 1/4 A
Температура рабочей среды, °С	120
Тип присоединения к трубопроводу	Наружная резьба ISO 228/1
