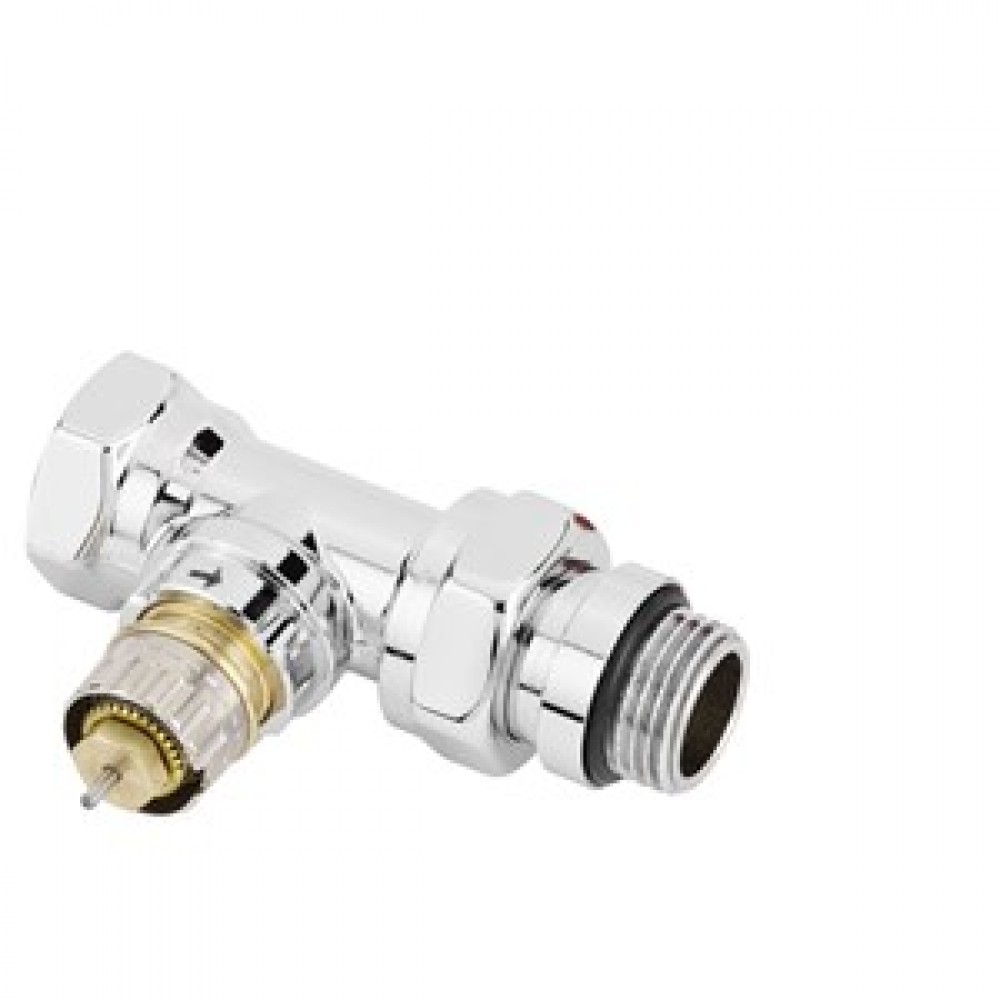

DANFOSS (RIDAN) Клапан термостатический RA N прямой хром Внимание! Клапан может использоваться только с термоголовкой типа RA. - 013G4248

Name: DANFOSS (RIDAN) Клапан термостатический RA N прямой хром Внимание! Клапан может использоваться только с термоголовкой типа RA. - 013G4248
Brand: DANFOSS
SKU: 013G4248

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой, хромированный
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	10
Максимально допустимый перепад давлений, бар	0,6
Рабочая среда	Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Температура рабочей среды, °С	до 120 °С
Резьба штуцеров для присоединения к трубопроводу, дюймы	Внутр. Rp 1/2
Резьба штуцеров для присоединения к радиатору, дюймы	Наруж. R 1/2
Тип совместимого термоэлемента или привода	RA; RAW; living eco; TWA-A
Корпус	Коррозионно-стойкая латунь Ms 58
Запорный элемент (шар, диск, золотник)	Бутадиенакрилонитрильный каучук
Дросселирующий цилиндр	Полифенилсульфид PPS
Кольцевое уплотнение	Тройной этиленпропиленовый каучук
Пружина клапана	Хромированная сталь
Сопло	Попипропилен PP
Шток	Хромированная сталь
L2, мм	82
L3, мм	26
L4, мм	53
L5, мм	23
L6, мм	47
L7, мм	96
L8, мм	30
L9, мм	58
L10, мм	33
Пропускная способность Kvs без термоэлемента, м³/ч	0,9
S₁, мм	27
S₂, мм	30
L₁, мм	55
Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч	0,04
Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч	0,25
Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м³/ч	0,73
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа RA-N при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Рисунок - Клапаны –регуляторы температуры типа RA-NКлапаны регулирующие типа RA-N предназначены для применения в двухтрубных насосных системах водяного отопления. Клапаны регулирующие типа RA-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:- Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм;- Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм;- Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм.Клапаны регулирующие типа RA-N могут сочетаться со всеми элементами термостатическими серий RA, RAW и RAX, электронным терморегулятором living eco, а также с приводом термоэлектрическим типа TWA-A.
Комплектность	В комплект поставки входят:- клапан–регулятор температуры типа RA-N;- упаковочная коробка.
Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч	0,09
Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч	0,16
Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч	0,36
Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч	0,43
Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м³/ч	0,52

Технические характеристики 013G4248

Основные характеристики

L10, мм: 33
L2, мм: 82
L3, мм: 26
L4, мм: 53
L5, мм: 23
L6, мм: 47
L7, мм: 96
L8, мм: 30
L9, мм: 58
L₁, мм: 55
S₁, мм: 27
S₂, мм: 30
Дросселирующий цилиндр: Полифенилсульфид PPS
Запорный элемент (шар, диск, золотник): Бутадиенакрилонитрильный каучук
Исполнение: Прямой, хромированный
Кольцевое уплотнение: Тройной этиленпропиленовый каучук
Корпус: Коррозионно-стойкая латунь Ms 58
Максимально допустимый перепад давлений, бар: 0,6
Номинальное давление (PN), бар: 10

Номинальный диаметр (DN), мм: 15
Пропускная способность Kv при значении предварительной настройки: 0,16
Пропускная способность Kv при значении предварительной настройки: 0,04
Пропускная способность Kv при значении предварительной настройки: 0,73
Пропускная способность Kv при значении предварительной настройки: 0,25
Пропускная способность Kv при значении предварительной настройки: 0,09
Пропускная способность Kv при значении предварительной настройки: 0,36
Пропускная способность Kv при значении предварительной настройки: 0,43
Пропускная способность Kv при значении предварительной настройки: 0,52
Пропускная способность Kvs без термоэлемента, м³/ч: 0,9
Пружина клапана: Хромированная сталь
Рабочая среда: Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Резьба штуцеров для присоединения к радиатору, дюймы: Наруж. R 1/2
Резьба штуцеров для присоединения к трубопроводу, дюймы: Внутр. Rp 1/2
Сопло: Попипропилен PP
Температура рабочей среды, °С: до 120 °С
Тип совместимого термоэлемента или привода: RA; RAW; living eco; TWA-A
Шток: Хромированная сталь
