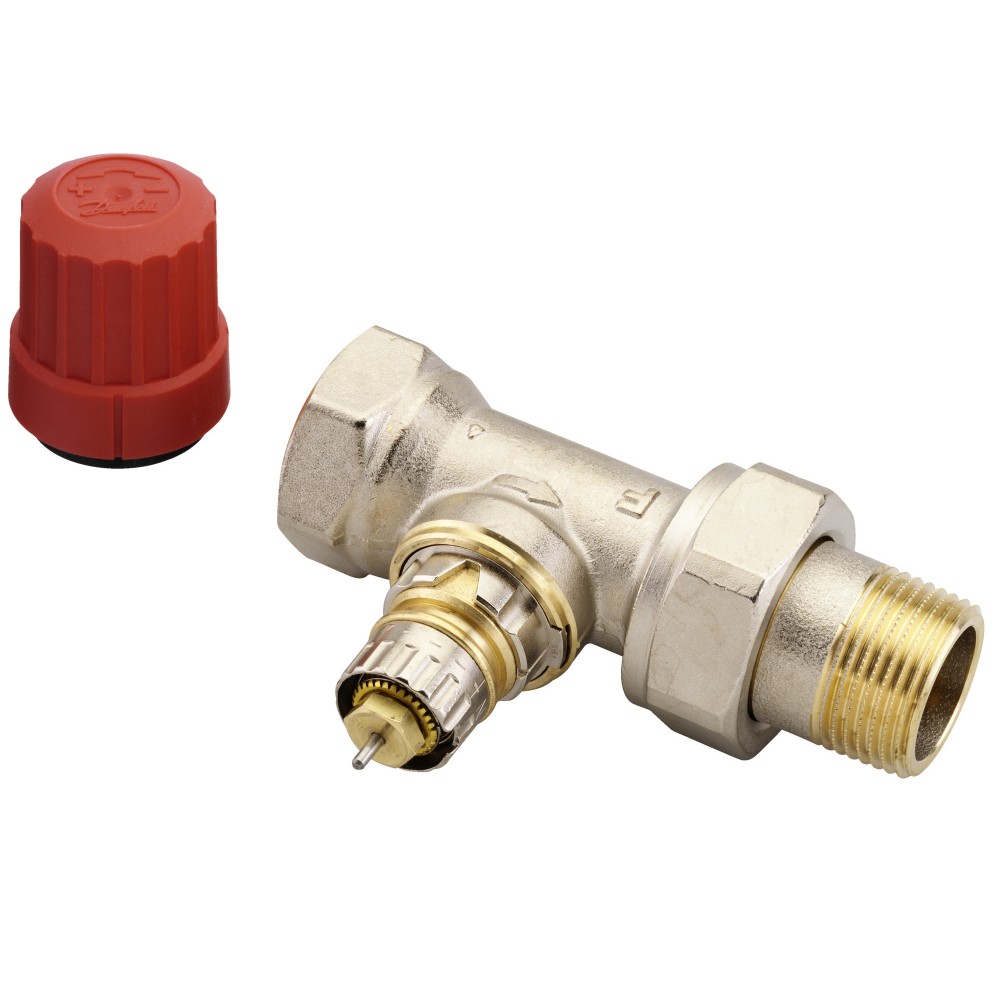

DANFOSS (RIDAN) RTR-N Клапан терморег. 20 Прямой - 013G7016

Name: DANFOSS (RIDAN) RTR-N Клапан терморег. 20 Прямой - 013G7016
Brand: DANFOSS
SKU: 013G7016

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой
Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	10
Максимально допустимый перепад давлений, бар	0,6
Рабочая среда	Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Температура рабочей среды, °С	до 120 °С
Резьба штуцеров для присоединения к трубопроводу, дюймы	Внутр. Rp 3/4
Резьба штуцеров для присоединения к радиатору, дюймы	Наруж. R 3/4
Тип совместимого термоэлемента или привода	RTR; RTRW; RA; RAW; living eco; TWA-A
Корпус	Коррозионно-стойкая латунь Ms 58
Запорный элемент (шар, диск, золотник)	Бутадиенакрилонитрильный каучук
Дросселирующий цилиндр	Полифенилсульфид PPS
Кольцевое уплотнение	Тройной этиленпропиленовый каучук
Пружина клапана	Хромированная сталь
Сопло	Попипропилен PP
Шток	Хромированная сталь
L2, мм	98
L3, мм	30
L4, мм	63
L5, мм	26
L6, мм	52
L7, мм	101
L8, мм
L9, мм
L10, мм
Пропускная способность Kvs без термоэлемента, м³/ч	1,4
S₁, мм	32
S₂, мм	37
L₁, мм	65
Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч	0,1
Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч	0,26
Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м³/ч	1,04
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа RTR-N техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов терморегулирующих типа RTR-N при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Рисунок - Клапаны терморегулирующие типа RTR-NКлапаны терморегулирующие типа RTR-N предназначены для применения в двухтрубных насосных системах водяного отопления. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны терморегулирующие типа RTR-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:- Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм;- Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм;- Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм.Клапаны терморегулирующие типа RTR-N могут сочетаться со всеми элементами термостатическими серий RA, RAW, RTR, RTRW, RAX, электронным терморегулятором Danfoss Eco, а также с приводом термоэлектрическим типа TWA-A.
Комплектность	- клапан терморегулирующий типа RTR-N;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч	0,15
Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч	0,17
Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч	0,35
Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч	0,46
Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м³/ч	0,73

Технические характеристики 013G7016

Основные характеристики

L10, мм
L2, мм: 98
L3, мм: 30
L4, мм: 63
L5, мм: 26
L6, мм: 52
L7, мм: 101
L8, мм
L9, мм
L₁, мм: 65
S₁, мм: 32
S₂, мм: 37
Дросселирующий цилиндр: Полифенилсульфид PPS
Запорный элемент (шар, диск, золотник): Бутадиенакрилонитрильный каучук
Исполнение: Прямой
Кольцевое уплотнение: Тройной этиленпропиленовый каучук
Корпус: Коррозионно-стойкая латунь Ms 58
Максимально допустимый перепад давлений, бар: 0,6
Номинальное давление (PN), бар: 10

Номинальный диаметр (DN), мм: 20
Пропускная способность Kv при значении предварительной настройки: 0,17
Пропускная способность Kv при значении предварительной настройки: 0,1
Пропускная способность Kv при значении предварительной настройки: 1,04
Пропускная способность Kv при значении предварительной настройки: 0,26
Пропускная способность Kv при значении предварительной настройки: 0,15
Пропускная способность Kv при значении предварительной настройки: 0,35
Пропускная способность Kv при значении предварительной настройки: 0,46
Пропускная способность Kv при значении предварительной настройки: 0,73
Пропускная способность Kvs без термоэлемента, м³/ч: 1,4
Пружина клапана: Хромированная сталь
Рабочая среда: Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Резьба штуцеров для присоединения к радиатору, дюймы: Наруж. R 3/4
Резьба штуцеров для присоединения к трубопроводу, дюймы: Внутр. Rp 3/4
Сопло: Попипропилен PP
Температура рабочей среды, °С: до 120 °С
Тип совместимого термоэлемента или привода: RTR; RTRW; RA; RAW; living eco; TWA-A
Шток: Хромированная сталь
