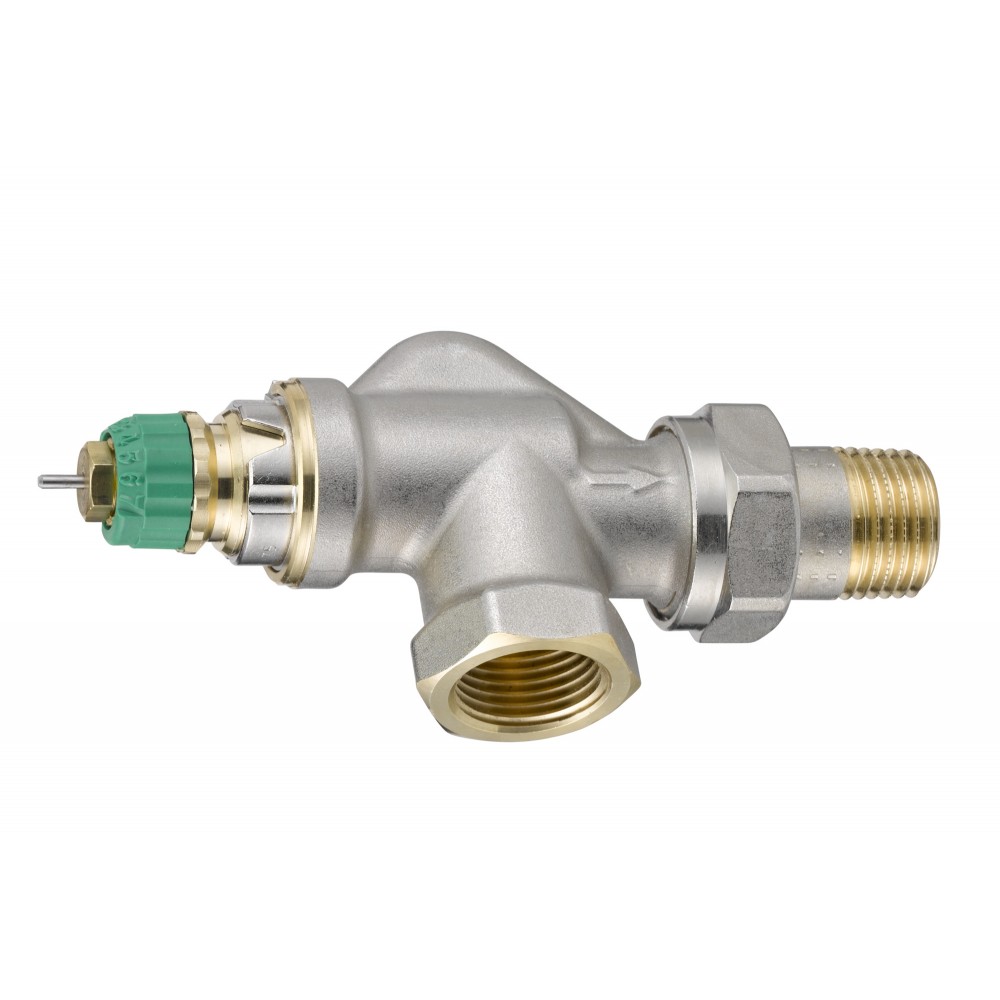

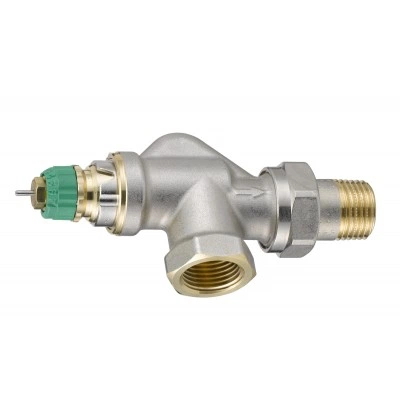

DANFOSS (RIDAN) RA-DV клапан терморег., Ду 15 угловой UK - 013G7710

Name: DANFOSS (RIDAN) RA-DV клапан терморег., Ду 15 угловой UK - 013G7710
Brand: DANFOSS
SKU: 013G7710

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Рабочая среда	Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Кольцевое уплотнение	EPDM
Конус клапана	NBR
Исполнение	Угловой горизонтальный, UK версия
Корпус	Латунь
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	10
Максимально допустимый перепад давлений, бар	0,6
Температура рабочей среды, °С	до 120 °С
Резьба штуцеров для присоединения к трубопроводу, дюймы	Внутр. Rp 1/2
Резьба штуцеров для присоединения к радиатору, дюймы	Наруж. R 1/2
Тип совместимого термоэлемента или привода	RTR; RTRW; RA; RAW; Danfoss Eco; TWA-A
Дросселирующий цилиндр	Полифенилсульфид PPS
L3, мм	29
L4, мм	58
L5, мм	27
L6, мм	61
L7, мм	112
Покрытие корпуса	Никелированный
Расход при значении предварительной настройки 1, с термоэлементом, л/ч	9
Расход при значении предварительной настройки 2, с термоэлементом, л/ч	14
Расход при значении предварительной настройки 3, с термоэлементом, л/ч	18
Расход при значении предварительной настройки 4, с термоэлементом, л/ч	30
Расход при значении предварительной настройки 5, с термоэлементом, л/ч	45
Расход при значении предварительной настройки 6, с термоэлементом, л/ч	70
Расход при значении предварительной настройки 7, с термоэлементом, л/ч	90
Расход при значении предварительной настройки N, с термоэлементом, л/ч	130
Шток и пружина клапана	Хромированная сталь
Регулятор	Латунь/EPDM
S₁, мм	27
S₂, мм	30
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов регулирующих типа RA-DV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа RA-DV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входят:- клапан регулирующий типа RA-DV;- упаковочная коробка.
Назначение изделия	Клапаны регулирующие типа RA-DV предназначены для применения в двухтрубных насосных системах водяного отопления. Клапаны регулирующие типа RA-DV оснащены встроенной функцией предварительной настройки для ограничения максимального расхода, проходящего через клапан. Ограничить максимальный расход можно в диапазоне 25-135 л/ч. Клапаны RA-DV имеют встроенный регулятор перепада давлений, который поддерживает постоянный перепад давления на клапане равным 0,1 бар, с помощью которого точно поддерживается расход, проходящий через радиатор. Клапаны регулирующие типа RA-DV могут сочетаться со всеми элементами термостатическими серий RTR, RTRW, RA, RAW, RAX, Danfoss Eco, а также с приводом термоэлектрическим типа TWA-A.Для идентификации клапанов терморегулирующих типа RA-DV их защитные колпачки окрашены в зеленый цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя при демонтаже отопительного прибора при работающей под давлением системой. В этих целях следует применять металлическую запорную рукоятку (кодовый номер 013G3300).Корпуса клапанов терморегулирующих типа RA-DV изготовлены из чистой латуни с никелевым покрытием.Клапанырегулирующие типа RA-DV применяются в двухтрубной насосной системе отопления.

Технические характеристики 013G7710

Основные характеристики

L3, мм: 29
L4, мм: 58
L5, мм: 27
L6, мм: 61
L7, мм: 112
S₁, мм: 27
S₂, мм: 30
Дросселирующий цилиндр: Полифенилсульфид PPS
Исполнение: Угловой горизонтальный, UK версия
Кольцевое уплотнение: EPDM
Конус клапана: NBR
Корпус: Латунь
Максимально допустимый перепад давлений, бар: 0,6
Номинальное давление (PN), бар: 10
Номинальный диаметр (DN), мм: 15
Покрытие корпуса: Никелированный

Рабочая среда: Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
Расход при значении предварительной настройки 1, с термоэлементом: 9
Расход при значении предварительной настройки 2, с термоэлементом: 14
Расход при значении предварительной настройки 3, с термоэлементом: 18
Расход при значении предварительной настройки 4, с термоэлементом: 30
Расход при значении предварительной настройки 5, с термоэлементом: 45
Расход при значении предварительной настройки 6, с термоэлементом: 70
Расход при значении предварительной настройки 7, с термоэлементом: 90
Расход при значении предварительной настройки N, с термоэлементом: 130
Регулятор: Латунь/EPDM
Резьба штуцеров для присоединения к радиатору, дюймы: Наруж. R 1/2
Резьба штуцеров для присоединения к трубопроводу, дюймы: Внутр. Rp 1/2
Температура рабочей среды, °С: до 120 °С
Тип совместимого термоэлемента или привода: RTR; RTRW; RA; RAW; Danfoss Eco; TWA-A
Шток и пружина клапана: Хромированная сталь
