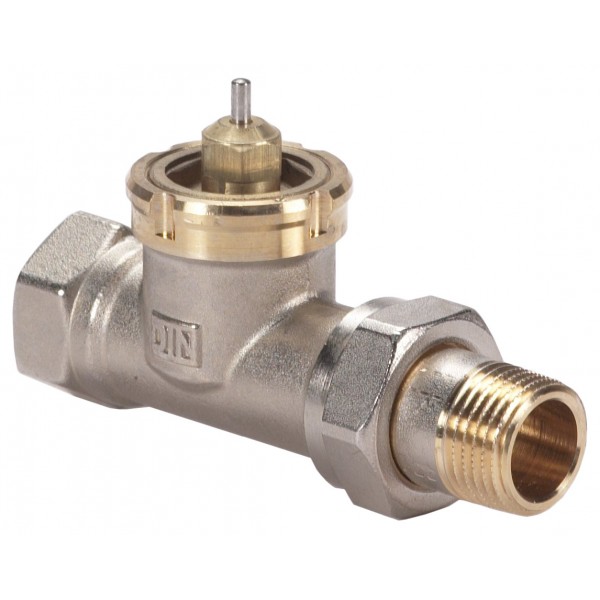

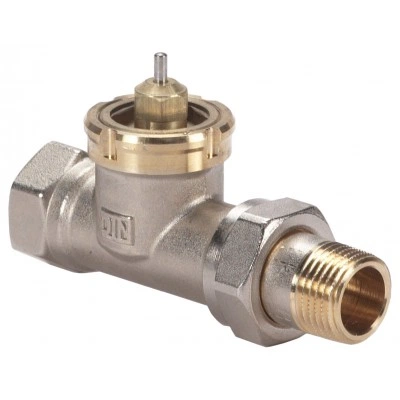

DANFOSS (RIDAN) Корпус клапана прямой 10/8 - 013U0012 (ДАНФОСС)

На складе Артикул: 013U0012

Цена по запросу

Характеристики

L2, мм85	L₁, мм59	PH средыМин. 7 , Макс 10
Вид привода или регулирующего блокаABV, TWA-V; RAVV, RAVK или RAVI	Вставка клапанаНеобесцинковывающаяся латунь	Герметичность затвора (объем протечки / класс герметичности)≤0,05
ЗолотникEPDM	Климатическое исполнениеКатегория 3 по ГОСТ 15150-69	КорпусНеобесцинковывающаяся латунь Ms 58

Все характеристики

Описание DANFOSS (RIDAN) Корпус клапана прямой 10/8 - 013U0012 (ДАНФОСС)

Масса, кг, не более	0,26
Рабочая среда	Вода
L₁, мм	59
L2, мм	85
Шток	Необесцинковывающаяся латунь
Корпус	Необесцинковывающаяся латунь Ms 58
Номинальный диаметр (DN), мм	10
Номинальное давление (PN), бар	10
Максимально допустимый перепад давлений, бар	0,8
Температура рабочей среды, °С	120
Пропускная способность Kvs, м³/ч	1,2
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	резьба по ISO 228/1
Коэффициент начала кавитации	≥ 0,5
Вид привода или регулирующего блока	ABV, TWA-V; RAVV, RAVK или RAVI
Ход штока, мм	1,1
PH среды	Мин. 7 , Макс 10
Седло	Нержавеющая сталь 18/8, W.nr. 1.4305 DIN 17440, SS 14.23.46
Золотник	EPDM
Характеристика регулирования	Линейная
Сальниковый блок	Необесцинковывающаяся латунь
Вставка клапана	Необесцинковывающаяся латунь
Размер присоединительной резьбы по ISO 228/1, d	R 3/8
Размер гайки под ключ, S1	22
Размер гайки под ключ, S2	27
Н, мм,с приводом ABV	111
Н, мм,с приводом TWA-A	74
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации.Гарантийный срок эксплуатации и хранения клапана - 12 месяцев со дня продажи или 18 месяцев с даты продажи, указанной в товаросопроводительной документации.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий типа RAV;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство эксплуатации (предоставляется в электронной форме).
Назначение изделия	Клапан регулирующий типа RAV предназначен для применения с термоэлектрическими приводами ABV и TWA-V в системах отопления и охлаждения зданий. Клапан регулирующий типа RAV модификации 8 может также совмещаться с термоэлементами прямого действия RAVV, RAVK или RAVI.

Технические характеристики DANFOSS (RIDAN) Корпус клапана прямой 10/8 - 013U0012 (ДАНФОСС)

Основные характеристики

L2, мм	85
L₁, мм	59
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	ABV, TWA-V; RAVV, RAVK или RAVI
Вставка клапана	Необесцинковывающаяся латунь
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Золотник	EPDM
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Необесцинковывающаяся латунь Ms 58
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	0,8
Масса, кг, не более	0,26
Н, мм,с приводом ABV	111
Н, мм,с приводом TWA-A	74
Номинальное давление (PN), бар	10
Номинальный диаметр (DN), мм	10
Пропускная способность Kvs, м³/ч	1,2
Рабочая среда	Вода
Размер гайки под ключ, S1	22
Размер гайки под ключ, S2	27
Размер присоединительной резьбы по ISO 228/1, d	R 3/8
Сальниковый блок	Необесцинковывающаяся латунь
Седло	Нержавеющая сталь 18/8, W.nr. 1.4305 DIN 17440, SS 14.23.46
Температура рабочей среды, °С	120
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
Ход штока, мм	1,1
Шток	Необесцинковывающаяся латунь
