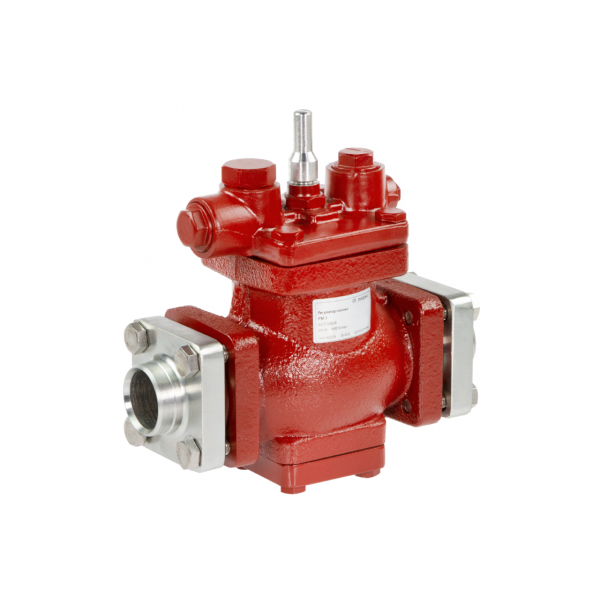

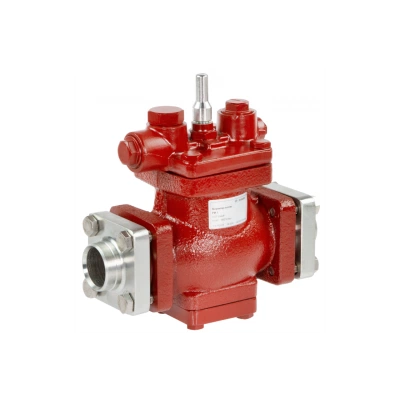

DANFOSS (RIDAN) Регулятор потока PM-3 DN 80 с фланцами - 027F3080R

Name: DANFOSS (RIDAN) Регулятор потока PM-3 DN 80 с фланцами - 027F3080R
Brand: DANFOSS
SKU: 027F3080R
Price: 180695 RUB
Availability: InStock

180 695 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	80
H, мм	225
A, мм	95
ØD, мм	80
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Количество пилотных штуцеров	1
L, мм	330
Тип присоединения	Фланцы
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по монтажу;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
L₁, мм	250
Вес, кг	17
Температура рабочей среды, °С	-50 ... +120
Пропускная способность Kvs, м³/ч	~140
Максимальное рабочее давление (PN), бар изб.	28/30
Максимальный открывающий перепад давлений (MOPD), бар	0.3
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны регуляторы давления (регуляторы потока) типа PM, {{field:Модификация}} (далее - клапаны PM) – это сервоприводные клапаны с пилотным управлением для регулирования давления хладагента в системах охлаждения и выполнения функции ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ.Клапаны PM могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода (то есть там, где жидкость не дросселируется в клапане). Работа клапана зависит только от управляющего давления, подаваемого на клапан через управляющие клапаны или через внешнюю управляющую линию.Клапаны PM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1Защитный колпачокУглеродистая сталь2ШпиндельSUS3043Уплотнительное кольцоХлоропреновый каучук4Уплотнительное кольцоХлоропреновый каучук5Седло шпинделяУглеродистая сталь6КрышкаУглеродистая сталь7ПрокладкаАлюминий8Болт8.89ПрокладкаAFM3410Направляющее кольцоPTFE + углеродное волокно11ПоршеньУглеродистая сталь12ШпиндельSUS30413Корпус клапанаGGG40.314ПластинаУглеродистая сталь15ПрокладкаPTFE16ПластинаУглеродистая сталь17Болты8.818ПрокладкиAFM3419Пружина50CrVA20КрышкаУглеродистая сталь
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие регулирующих клапанов (регуляторов потока) типа PM техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов расхода потока типа PM составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов расхода потока типа PM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.

Технические характеристики 027F3080R

Основные характеристики

A, мм: 95
H, мм: 225
L, мм: 330
L₁, мм: 250
ØD, мм: 80
Вес, кг: 17
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Количество пилотных штуцеров: 1

Максимальное рабочее давление (PN), бар изб.: 28/30
Максимальный открывающий перепад давлений (MOPD), бар: 0.3
Номинальный диаметр (DN), мм: 80
Пропускная способность Kvs, м³/ч: ~140
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -50 ... +120
Тип присоединения: Фланцы
