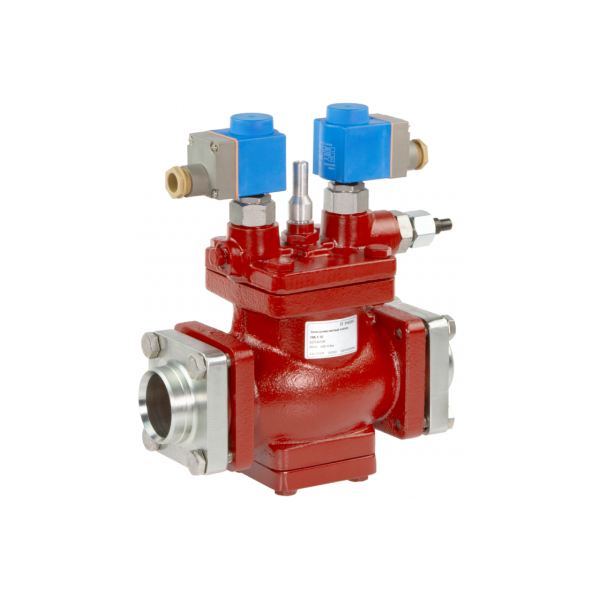

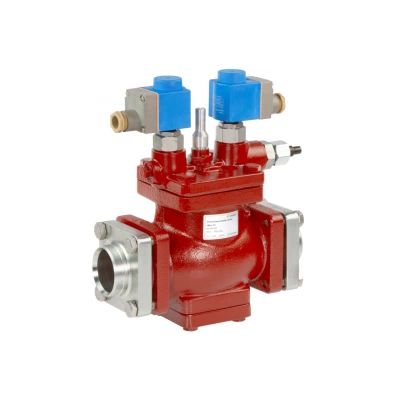

DANFOSS (RIDAN) Эл. клапан PMLX 65 с ответными фланцами - 027F4065R

Name: DANFOSS (RIDAN) Эл. клапан PMLX 65 с ответными фланцами - 027F4065R
Brand: DANFOSS
SKU: 027F4065R
Price: 212063 RUB
Availability: InStock

212 063 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	65
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
L, мм	255
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICLX техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICLX при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
H, мм	220
Температура рабочей среды, °С	-50 ... +120
Максимальное рабочее давление (PN), бар изб.	28/30
L₁, мм	180
A, мм	70
Вес, кг	15
Пропускная способность Kvs, м³/ч	~75
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Комплектность	КомплектностьВ комплект поставки входят:· клапан {{field:Модификация}}· пилотные клапаны EVM (NC);· внешний пилотный штуцер;· упаковка;· инструкция по инсталляции;· паспорт (предоставляется по запросу в электронной форме);· руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа PMLX {{field:Модификация} (далее – клапаны PMLX) – это сервоуправляемые основные клапаны с установленными на них пилотными соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане не обязательно. Это позволяет уcтанавливать их на линиях всасывания низкого давления.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1КолпачокУглеродистая сталь2ШтокSS 3043Уплотнительное кольцоХлоропрен4Уплотнительное кольцоХлоропрен5Седло штокауглародистая сталь6Катушка7ПилотУглеродистая сталь8ПрокладкаАлюминий9Уплотнительное кольцоХлоропрен10КрышкаУглеродистая сталь11ЗаглушкаСталь12ПрокладкаAFM 3413ПрокладкаFXMF14ПоршеньУглеродистая сталь15ПружинаПружинная сталь16КлапанGGG40.317СтерженьSS 30418ПоддонУглеродистая сталь19ПрокладкаPTFE20ПоддонУглеродисая сталь21ПоддонУглеродисая сталь22ПрокладкаPTFE23ПоддонУглеродисая сталь24ПружинаПружинная сталь25КрышкаУглеродистая сталь26БолтыStainless steel A2-70, 8.8
Тип присоединения	Фланец. Ответный фланец под сварку встык DIN 65

Технические характеристики 027F4065R

Основные характеристики

A, мм: 70
H, мм: 220
L, мм: 255
L₁, мм: 180
Вес, кг: 15
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015

Максимальное рабочее давление (PN), бар изб.: 28/30
Номинальный диаметр (DN), мм: 65
Пропускная способность Kvs, м³/ч: ~75
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С: -50 ... +120
Тип присоединения: Фланец. Ответный фланец под сварку встык DIN 65
