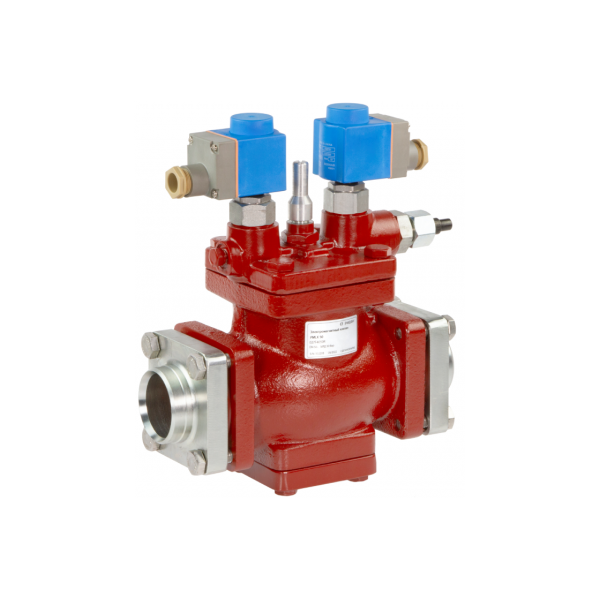

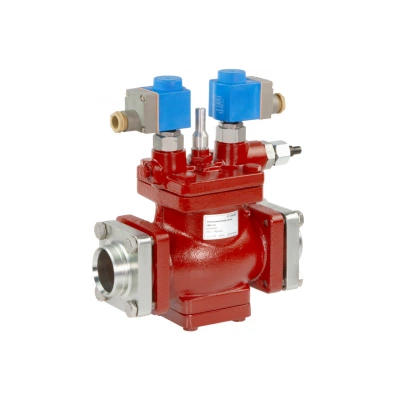

DANFOSS (RIDAN) Эл. клапан PMLX 80 с ответными фланцами - 027F4080R (ДАНФОСС)

Нет в наличии Артикул: 027F4080R

291 587 ₽

Характеристики

A, мм85	H, мм245	L, мм295
L₁, мм220	Вес, кг17	Класс герметичности затвораА (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.28/30	Номинальный диаметр (DN), мм80	Пропускная способность Kvs, м³/ч~140

Все характеристики

Описание DANFOSS (RIDAN) Эл. клапан PMLX 80 с ответными фланцами - 027F4080R (ДАНФОСС)

Номинальный диаметр (DN), мм	80
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
L, мм	295
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICLX техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICLX при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
H, мм	245
Температура рабочей среды, °С	-50 ... +120
Максимальное рабочее давление (PN), бар изб.	28/30
L₁, мм	220
A, мм	85
Вес, кг	17
Пропускная способность Kvs, м³/ч	~140
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Комплектность	КомплектностьВ комплект поставки входят:· клапан {{field:Модификация}}· пилотные клапаны EVM (NC);· внешний пилотный штуцер;· упаковка;· инструкция по инсталляции;· паспорт (предоставляется по запросу в электронной форме);· руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа PMLX {{field:Модификация} (далее – клапаны PMLX) – это сервоуправляемые основные клапаны с установленными на них пилотными соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане не обязательно. Это позволяет уcтанавливать их на линиях всасывания низкого давления.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1КолпачокУглеродистая сталь2ШтокSS 3043Уплотнительное кольцоХлоропрен4Уплотнительное кольцоХлоропрен5Седло штокауглародистая сталь6Катушка7ПилотУглеродистая сталь8ПрокладкаАлюминий9Уплотнительное кольцоХлоропрен10КрышкаУглеродистая сталь11ЗаглушкаСталь12ПрокладкаAFM 3413ПрокладкаFXMF14ПоршеньУглеродистая сталь15ПружинаПружинная сталь16КлапанGGG40.317СтерженьSS 30418ПоддонУглеродистая сталь19ПрокладкаPTFE20ПоддонУглеродисая сталь21ПоддонУглеродисая сталь22ПрокладкаPTFE23ПоддонУглеродисая сталь24ПружинаПружинная сталь25КрышкаУглеродистая сталь26БолтыStainless steel A2-70, 8.8
Тип присоединения	Фланец. Ответный фланец под сварку встык DIN 80

Технические характеристики DANFOSS (RIDAN) Эл. клапан PMLX 80 с ответными фланцами - 027F4080R (ДАНФОСС)

Основные характеристики

A, мм	85
H, мм	245
L, мм	295
L₁, мм	220
Вес, кг	17
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	28/30
Номинальный диаметр (DN), мм	80
Пропускная способность Kvs, м³/ч	~140
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С	-50 ... +120
Тип присоединения	Фланец. Ответный фланец под сварку встык DIN 80
