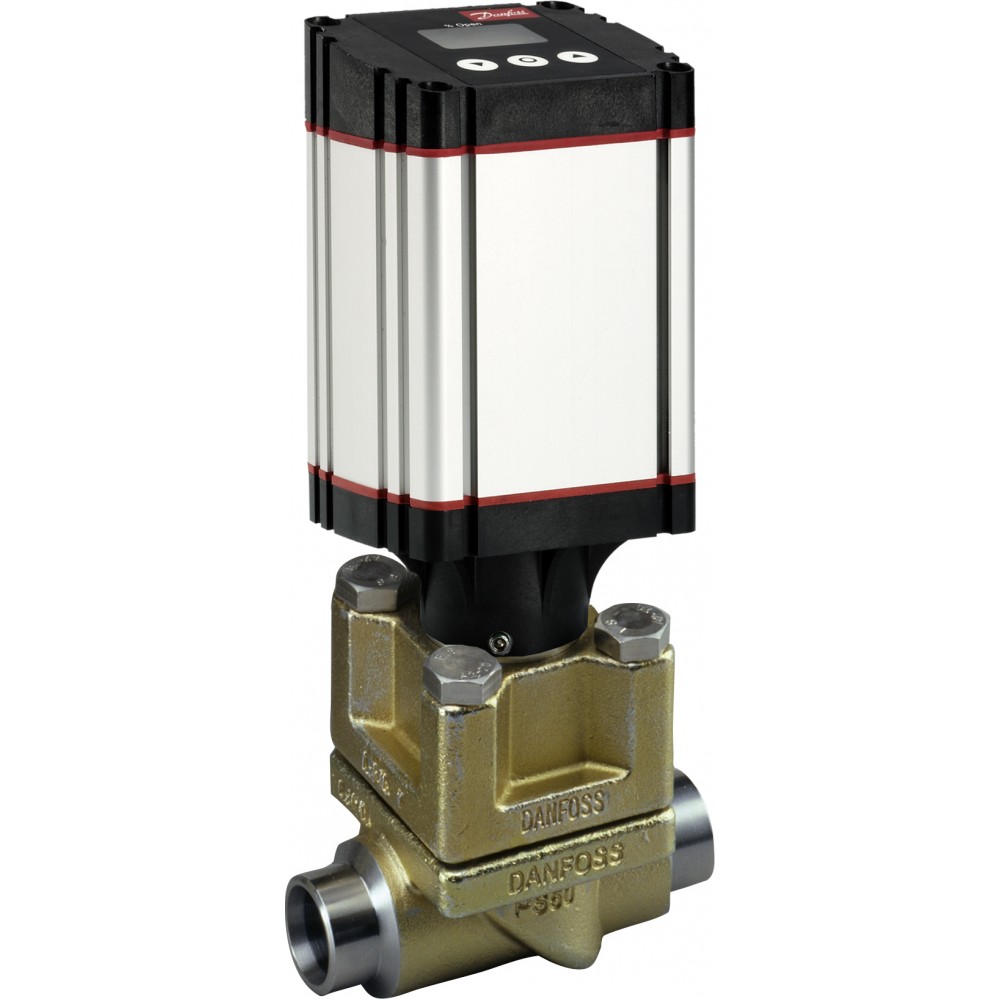

DANFOSS (RIDAN) ICM 20-C (D 25) Клапан универсальный(пр. класс 4053001035) - 027H1022

Name: DANFOSS (RIDAN) ICM 20-C (D 25) Клапан универсальный(пр. класс 4053001035) - 027H1022
Brand: DANFOSS
SKU: 027H1022
Price: 90817 RUB
Availability: InStock

90 817 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Гарантийные обязательствагарантирует соответствие клапана ICM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICM при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделияКлапаны-регуляторы универсальные типа ICM, (далее - клапаны ICM) – предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа.Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего два типоразмера привода ICAD.Клапаны ICM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 ... +120
L2, мм	65
H2, мм	85
L, мм	107
H, мм	40
L₁, мм	102
H₁, мм	192
Пропускная способность Kvs, м³/ч	4,6
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	52
Размер корпуса клапана DN, мм	20
Тип присоединения, мм	25 D (1") - под сварку встык, EN 10220
Температура окружающей среды (ICM + ICAD), °С	-30 ... +50
Время полного открытия или закрытия клапана при максимальной заданной скорости привода ICAD, сек.	3
Привод, (заказывается отдельно)	ICAD 600A
Вес (ICM+ICAD), кг	3
Масса (ICM+ICAD), кг	3

Технические характеристики 027H1022

Основные характеристики

H, мм: 40
H2, мм: 85
H₁, мм: 192
L, мм: 107
L2, мм: 65
L₁, мм: 102
Вес (ICM+ICAD), кг: 3
Время полного открытия или закрытия клапана при максимальной зада: 3
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 52

Максимальный открывающий перепад давлений (MOPD), бар: 52
Масса (ICM+ICAD), кг: 3
Привод, (заказывается отдельно): ICAD 600A
Пропускная способность Kvs, м³/ч: 4,6
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 20
Температура окружающей среды (ICM + ICAD), °С: -30 ... +50
Температура рабочей среды, °С: -60 ... +120
Тип присоединения, мм: 25 D (1) - под сварку встык, EN 10220
