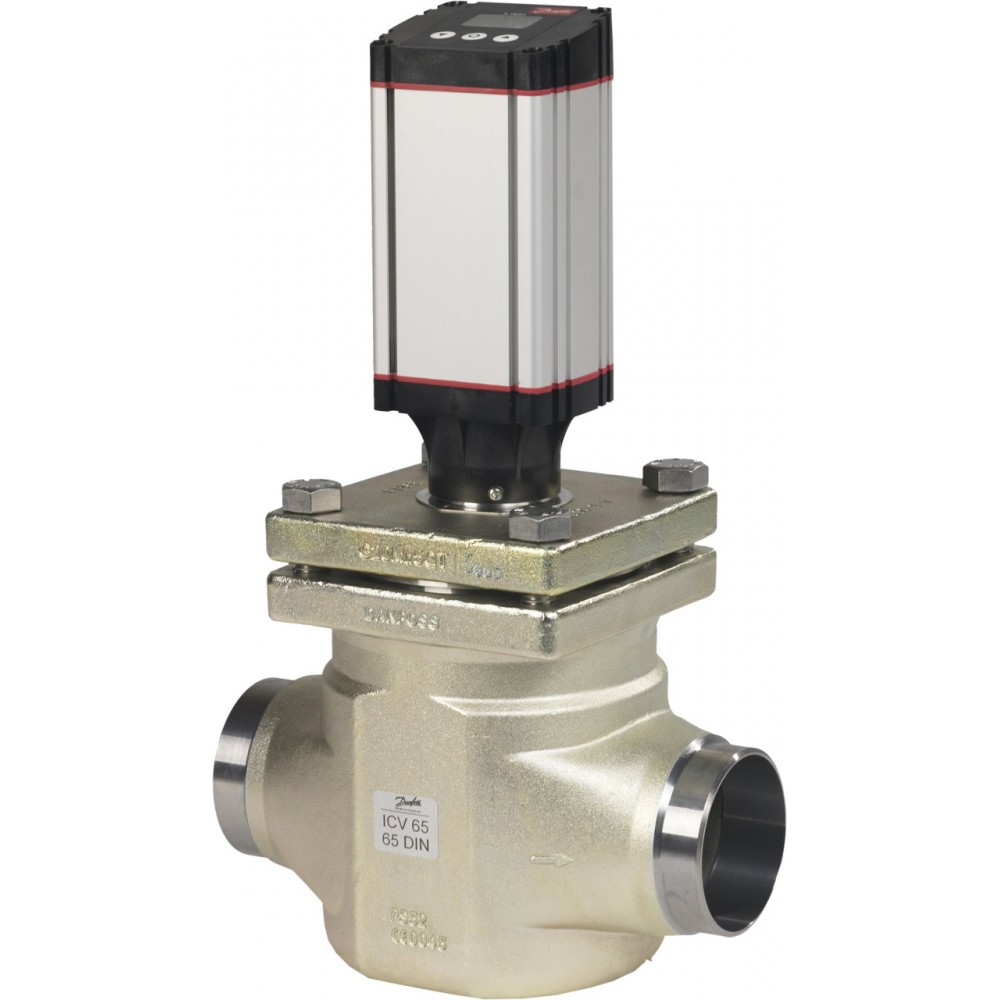

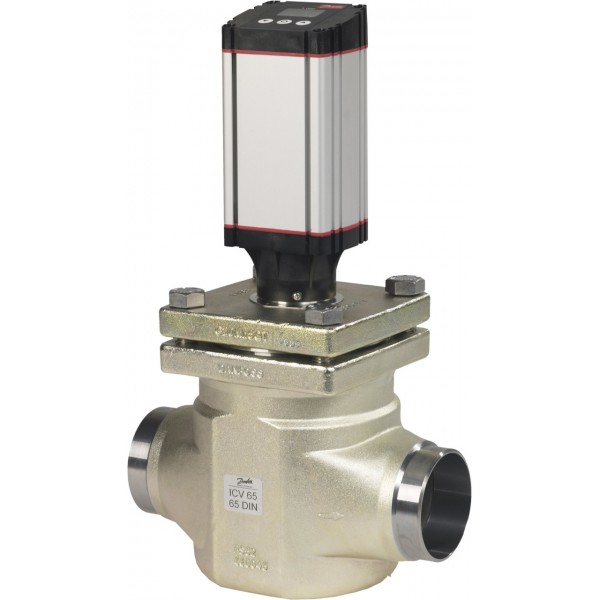

DANFOSS (RIDAN) ICM 40-A Клапан-регулятор универсальный - 027H4008

Name: DANFOSS (RIDAN) ICM 40-A Клапан-регулятор универсальный - 027H4008
Brand: DANFOSS
SKU: 027H4008
Price: 125913 RUB
Availability: InStock

125 913 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICM при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны-регуляторы универсальные типа ICM, {{field:Модификация}} (далее - клапаны ICM) – предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа.Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего два типоразмера привода ICAD.Клапаны ICM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеКлапан ICM предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальG20Mn5QT, EN 10213-32aУплотнительное кольцоХлоропрен (неопрен)2bУплотнительное кольцоХлоропрен (неопрен)2cУплотнительное кольцоХлоропрен (неопрен)4aУплотнениеБезасбестовое волокно5БолтыНерж. стальA2-70, EN 1515-111Привод12УплотнениеХлоропрен (неопрен)13Уплотнительное кольцоХлоропрен (неопрен)
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2) и R1234ze. Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 ... +120
L2, мм	107
H2, мм	131
L, мм	160
H, мм	45
L₁, мм	102
H₁, мм	219
Пропускная способность Kvs, м³/ч	15
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	40
Размер корпуса клапана DN, мм	40
Тип присоединения, мм	42 SD (1 5/8") - под пайку, DIN
Температура окружающей среды (ICM + ICAD), °С	-30 ... +50
Время полного открытия или закрытия клапана при максимальной заданной скорости привода ICAD, сек.	10
Привод, (заказывается отдельно)	ICAD 1200A
Вес (ICM+ICAD), кг	7,8
Масса (ICM+ICAD), кг	7,8

Технические характеристики 027H4008

Основные характеристики

H, мм: 45
H2, мм: 131
H₁, мм: 219
L, мм: 160
L2, мм: 107
L₁, мм: 102
Вес (ICM+ICAD), кг: 7,8
Время полного открытия или закрытия клапана при максимальной зада: 10
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 52

Максимальный открывающий перепад давлений (MOPD), бар: 40
Масса (ICM+ICAD), кг: 7,8
Привод, (заказывается отдельно): ICAD 1200A
Пропускная способность Kvs, м³/ч: 15
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2) и R1234ze. Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 40
Температура окружающей среды (ICM + ICAD), °С: -30 ... +50
Температура рабочей среды, °С: -60 ... +120
Тип присоединения, мм: 42 SD (1 5/8) - под пайку, DIN
