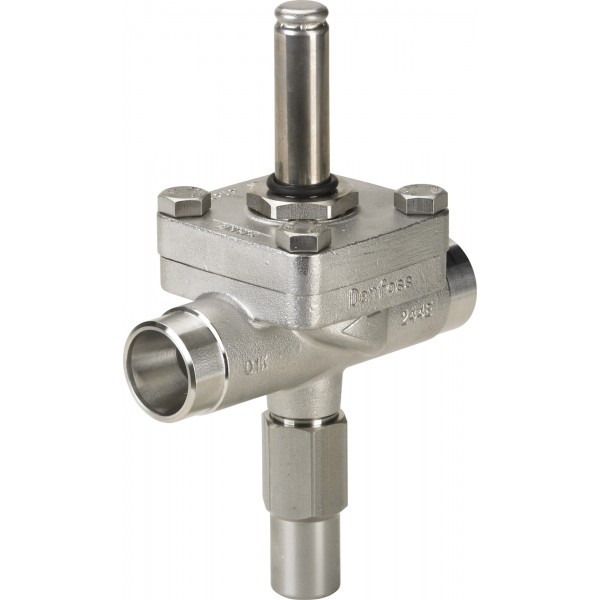

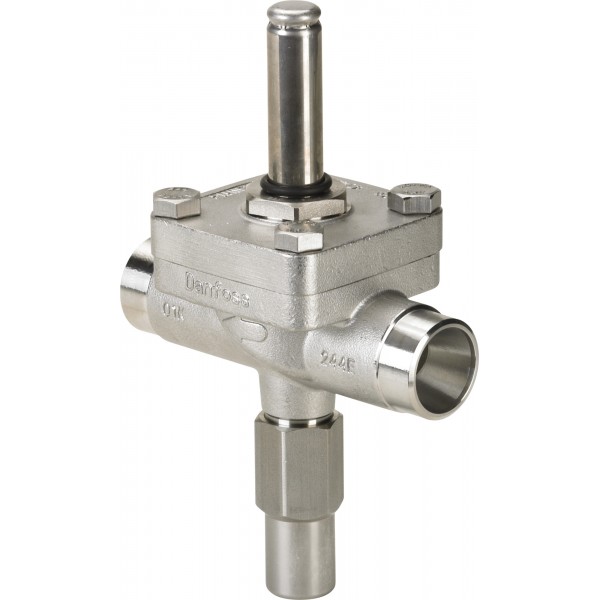

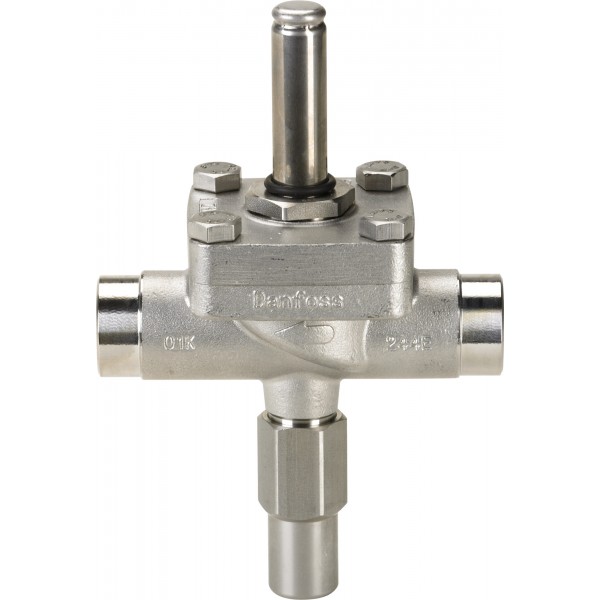

DANFOSS (RIDAN) EVRST 15 Клапан соленоидный - 032F3085 (ДАНФОСС)

Нет в наличии Артикул: 032F3085

Все товары DANFOSS

Характеристики

L5 (с катушкой 10 Вт), мм75	L5 (с катушкой 12/20 Вт), мм85	ИсполнениеС функцией ручного открытия
Класс герметичности затвораА (нет видимых утечек при испытании) по ГОСТ 9544 – 2015	Максимальное рабочее давление (PN), бар изб.50	Максимальный открывающий перепад давления для жидкости с катушкой18
Максимальный открывающий перепад давления для жидкости с катушкой38	Максимальный открывающий перепад давления для жидкости с катушкой14	Максимальный открывающий перепад давления для жидкости с катушкой21

Все характеристики

Описание DANFOSS (RIDAN) EVRST 15 Клапан соленоидный - 032F3085 (ДАНФОСС)

Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
L5 (с катушкой 12/20 Вт), мм	85
L5 (с катушкой 10 Вт), мм	75
Исполнение	С функцией ручного открытия
Максимальное рабочее давление (PN), бар изб.	50
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2)
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар	18
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пер.т ., бар	38
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар	14
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар	21
Назначение изделия	2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRST {{field:Модификация} (далее – клапаны EVRST) – это клапаны с принудительным сервоуправлением предназначенные для открытия и перекрытия потока рабочей среды. Они выполнены из нержавеющей стали и обеспечивают открытое положение при нулевом (0 бар) перепаде давления.Клапаны EVRST предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках.Клапаны EVRST удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - IV, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана EVRST техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана EVRS при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Тип присоединения	3/4" - под сварку
Масса с катушкой, кг	1,3
Минимальный открывающий перепад давления, бар	0
Пропускная способность Kvs, м³/ч	2,7
Температура рабочей среды, °С	-40°C...+105°C (с катушками 10 или 12 Вт. Макс. 130 °C в режиме оттаивания). -40°C...+80°C (с катушками 20 Вт).

Технические характеристики DANFOSS (RIDAN) EVRST 15 Клапан соленоидный - 032F3085 (ДАНФОСС)

Основные характеристики

L5 (с катушкой 10 Вт), мм	75
L5 (с катушкой 12/20 Вт), мм	85
Исполнение	С функцией ручного открытия
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	50
Максимальный открывающий перепад давления для жидкости с катушкой	18
Максимальный открывающий перепад давления для жидкости с катушкой	38
Максимальный открывающий перепад давления для жидкости с катушкой	14
Максимальный открывающий перепад давления для жидкости с катушкой	21
Масса с катушкой, кг	1,3
Минимальный открывающий перепад давления, бар
Пропускная способность Kvs, м³/ч	2,7
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2)
Температура рабочей среды, °С	-40°C...+105°C (с катушками 10 или 12 Вт. Макс. 130 °C в режиме оттаивания). -40°C...+80°C (с катушками 20 Вт).
Тип присоединения	3/4 - под сварку
