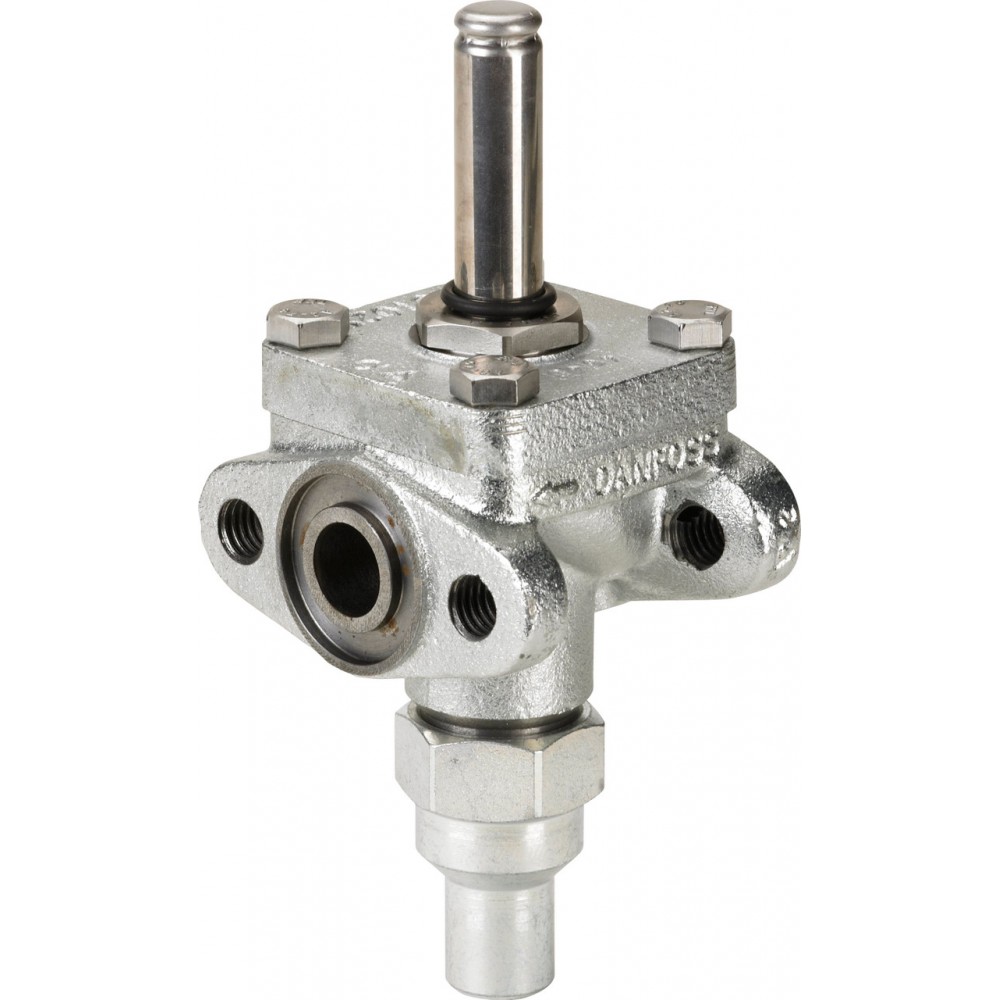

DANFOSS (RIDAN) EVRAT 15 Клапан соленоидный - 032F6216

Name: DANFOSS (RIDAN) EVRAT 15 Клапан соленоидный - 032F6216
Brand: DANFOSS
SKU: 032F6216
Price: 61516 RUB
Availability: InStock

61 516 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

H2, мм	100
L, мм	130
B, мм	80
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Температура рабочей среды, °С	-40 ... +105
Тип присоединения	Фланцы
Максимальное рабочее давление (PN), бар изб.	42
B1, мм	68
Требуемый тип катушки	переменный ток / постояный ток
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
L5 (с катушкой 12/20 Вт), мм	85
L5 (с катушкой 10 Вт), мм	75
Исполнение	С функцией ручного открытия
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар	14
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар	21
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар	16
H4, мм	81
L₁, мм	68
Вес с катушкой без фланцев, кг	1,8
Пропускная способность Kvs, м³/ч	2,7
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRAT {{field:Модификация} (далее – клапаны EVRAT) – это легко открывающиеся соленоидные клапаны с сервоуправлением предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0 бар.Клапаны EVRAT предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках.Клапаны EVRAT удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT4ФланецСтальS235JRG25Уплотнительное кольцоРезинаCr6УплотнениеКлингерсил7Гайка гильзы сердечникаНерж. стальX8CrNiS18-98КрышкаЧугунGJS-400-18-LT9Крышка/ резьбовая заглушкаАвтоматная сталь11SMnPb3010УплотнениеАлюминийAl 99.511БолтыНерж. стальA2-7012Седло клапанаТефлон (PTFE)
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRAT техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRAT составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства.Срок службы клапанов соленоидных типа EVRAT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.

Технические характеристики 032F6216

Основные характеристики

B, мм: 80
B1, мм: 68
H2, мм: 100
H4, мм: 81
L, мм: 130
L5 (с катушкой 10 Вт), мм: 75
L5 (с катушкой 12/20 Вт), мм: 85
L₁, мм: 68
Вес с катушкой без фланцев, кг: 1,8
Исполнение: С функцией ручного открытия

Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 42
Максимальный открывающий перепад давления для жидкости с катушкой: 16
Максимальный открывающий перепад давления для жидкости с катушкой: 21
Максимальный открывающий перепад давления для жидкости с катушкой: 14
Пропускная способность Kvs, м³/ч: 2,7
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -40 ... +105
Тип присоединения: Фланцы
Требуемый тип катушки: переменный ток / постояный ток
