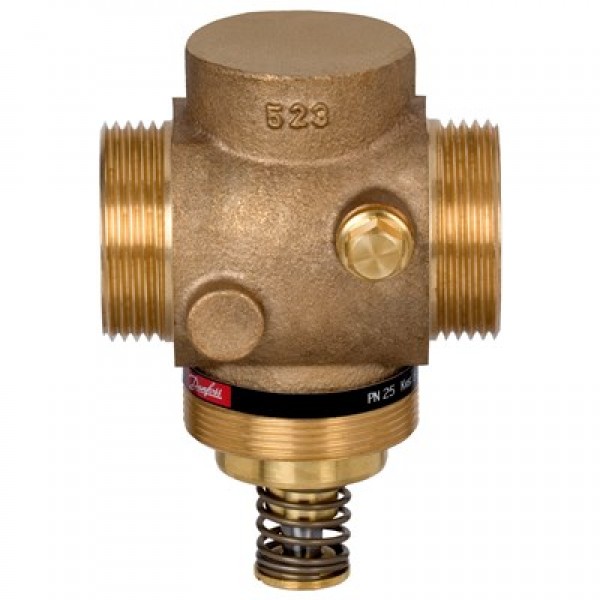

DANFOSS (RIDAN) Регулирующий клапан VGU DN 25 Kv 8 - 065B0793 (ДАНФОСС)
Характеристики
| D, мм33 | D2, мм14 | H, мм107 |
| k, мм85 | L, мм75 | L2, мм160 |
| L3, мм159 | L₁, мм160 | n4 |
Оптовая цена?
Описание DANFOSS (RIDAN) Регулирующий клапан VGU DN 25 Kv 8 - 065B0793 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 25 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L3, мм | 159 |
| Уплотнение | EPDM |
| L, мм | 75 |
| L2, мм | 160 |
| Ход штока, мм | 5 |
| Номинальное давление (PN), бар | 25 |
| PH среды | Мин. 7 , Макс 10 |
| Температура рабочей среды, °С | 2–150 |
| Рабочая среда | Вода, 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Характеристика регулирования | Линейная |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимально допустимый перепад давлений, бар | 20 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Масса, кг, не более | 1 |
| n | 4 |
| k, мм | 85 |
| D, мм | 33 |
| D2, мм | 14 |
| Динамический диапазон регулирования | 50 : 1 |
| Коэффициент начала кавитации | ≥ 0,55 |
| L₁, мм | 160 |
| Пропускная способность Kvs, м³/ч | 8 |
| Вид привода или регулирующего блока | AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер) |
| R, дюймы | 1 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤0,02 |
| Размер гайки под ключ SW, мм | 50 (G 1¼A) |
| H, мм | 107 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VGU техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGU при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа VGU;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме). |
| Назначение изделия | Клапан регулирующий типа VGU - разгруженный по давлению, нормально закрытый регулирующий проходной клапан. Разработан для комбинации: с электрическими редукторными приводами типов AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры типа AVT. |
Технические характеристики DANFOSS (RIDAN) Регулирующий клапан VGU DN 25 Kv 8 - 065B0793 (ДАНФОСС)
Основные характеристики
| D, мм | 33 |
|---|---|
| D2, мм | 14 |
| H, мм | 107 |
| k, мм | 85 |
| L, мм | 75 |
| L2, мм | 160 |
| L3, мм | 159 |
| L₁, мм | 160 |
| n | 4 |
| PH среды | Мин. 7 , Макс 10 |
| R, дюймы | 1 |
| Вид привода или регулирующего блока | AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер) |
| Герметичность затвора (объем протечки / класс герметичности) | ≤0,02 |
| Динамический диапазон регулирования | 50 : 1 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Коэффициент начала кавитации | ≥ 0,55 |
| Максимально допустимый перепад давлений, бар | 20 |
| Масса, кг, не более | 1 |
| Номинальное давление (PN), бар | 25 |
| Номинальный диаметр (DN), мм | 25 |
| Пропускная способность Kvs, м³/ч | 8 |
| Рабочая среда | Вода, 30% водный раствор гликоля |
| Размер гайки под ключ SW, мм | 50 (G 1¼A) |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Температура рабочей среды, °С | 2–150 |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Уплотнение | EPDM |
| Характеристика регулирования | Линейная |
| Ход штока, мм | 5 |
